均值检波法宽泛利用于万用表中互换电压、电流丈量电路的交直流转换电路中。。。。。。均值检波法构建的交直流转换电路对互换信号进行半波或全波整流，，，，，，，，再对整流输出的脉动直流信号选取积分电路得到较平缓的直流信号，，，，，，，，直流信号的幅值就是被测信号的半波整流均匀值或全波整流均匀值，，，，，，，，再利用被测信号的半波整流均匀值或全波整流均匀值与有效值的关系即可推算出被测信号的有效值。。。。。。

　　全波均值检波电路输出的是被测信号绝对值的均匀值（下称整流均匀值），，，，，，，，而半波均值检波电路输出的是整流均匀值的1/2。。。。。。

　　波形因数是指信号的有效值与整流均匀值的比值。。。。。。因而，，，，，，，，半波均值检波法交直流转换电路得到的丈量了局必要乘以两倍的波形因数才是被测信号的有效值。。。。。。

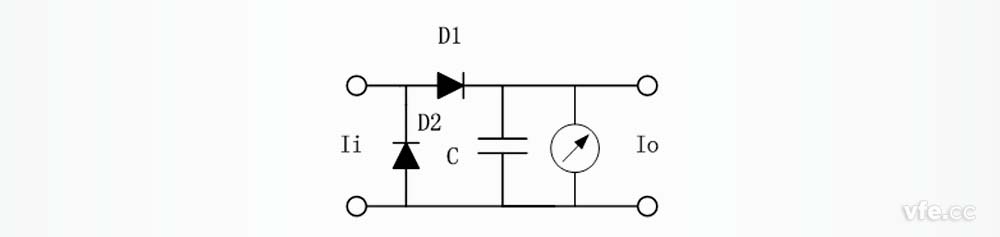

　　图1为用于互换电流丈量的均值检波电路的单一模型。。。。。。

　　上图为用于电流的交直流转换电路，，，，，，，，图中二极管D1和D2组成半波整流电路，，，，，，，，二极管D2用于维持被测回路电流的陆续性，，，，，，，，并非转换电路自身必要。。。。。。当用于丈量电压信号时，，，，，，，，二极管D2能够省略。。。。。。

　　当输入处于正半周时，，，，，，，，二极管D1导通，，，，，，，，向电容C充电，，，，，，，，微安表得到的是经电容滑润滤波之后的直流电，，，，，，，，当输入处于负半周时，，，，，，，，电流从D2流过，，，，，，，，二极管D1截止，，，，，，，，电容电荷通过微安表内阻放电，，，，，，，，电容电压降落。。。。。。

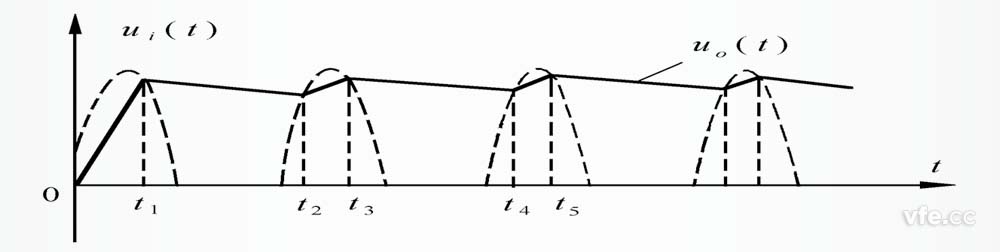

　　电容两端的电压波形如图2所示，，，，，，，，流过微安表的电流波形与图2电压波形一样，，，，，，，，可见，，，，，，，，只有输入互换电流幅值不变，，，，，，，，流过电流表的波形极度靠近一条直线。。。。。。充放电电路的功夫常数越大或信号频率越高，，，，，，，，输出波形越靠近直线。。。。。。充放电电路的功夫常数越大，，，，，，，，当输入电流幅值产生变动时，，，，，，，，输出响应越慢。。。。。。因而，，，，，，，，均值检波电路较适合于幅值相对不变或变动缓慢，，，，，，，，而频率较高的互换电丈量。。。。。。

　　均值检波电路通常选取电容充放电电路作为均匀值电路，，，，，，，，由于输出为整流均匀值，，，，，，，，要求电容充放电功夫常数相称。。。。。。

　　由图1可知，，，，，，，，电容充放电功夫常数取决于微安表内阻，，，，，，，，充电时，，，，，，，，微安表内阻越大，，，，，，，，电容越大，，，，，，，，流过微安表的电流越幼，，，，，，，，电容充电电流越大，，，，，，，，充电越快；；；；；；；；放电时，，，，，，，，微安表内阻越大，，，，，，，，电容越大，，，，，，，，放电越慢。。。。。。为了使充放电速度一样，，，，，，，，因而，，，，，，，，只有在微安表内阻与电容切合特定关系时，，，，，，，，能力使充放电速度一样。。。。。。

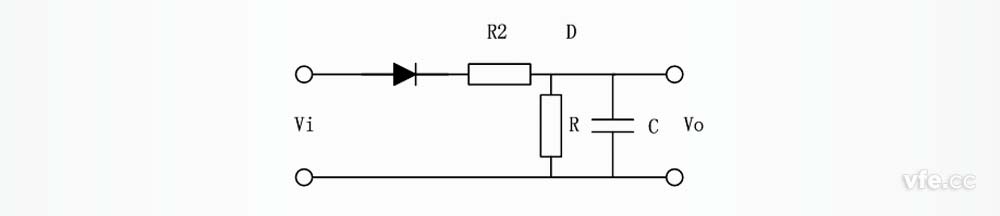

　　对于数字采样的仪表，，，，，，，，图中微安表可用取样电阻代替。。。。。。并且通常会先将电流信号转变为电压信号再作转换，，，，，，，，半波整流的均值检波电路如图3所示。。。。。。

　　图中R2一方面用于分压，，，，，，，，另一方面也用于调整电容充电速度，，，，，，，，以便与放电速度相称或靠近。。。。。。

　　事实上，，，，，，，，图3的电路不论充放电功夫是否相称，，，，，，，，上述电路均不能实现严格的整流均匀值：

　　a、现实二极管有压降，，，，，，，，用于较低电压丈量时，，，，，，，，二极管压降不容忽视；；；；；；；；

　　b、电阻电容串联电路，，，，，，，，不是严格的均匀电路。。。。。。

　　综合思考上述因数，，，，，，，，第一个问题较容易解决，，，，，，，，将二极管半波整流电路选取基于精密整流的绝对值电路代替即可。。。。。。

　　第二个问题能够选取有源积吩祺代替单一阻容电路实现。。。。。。

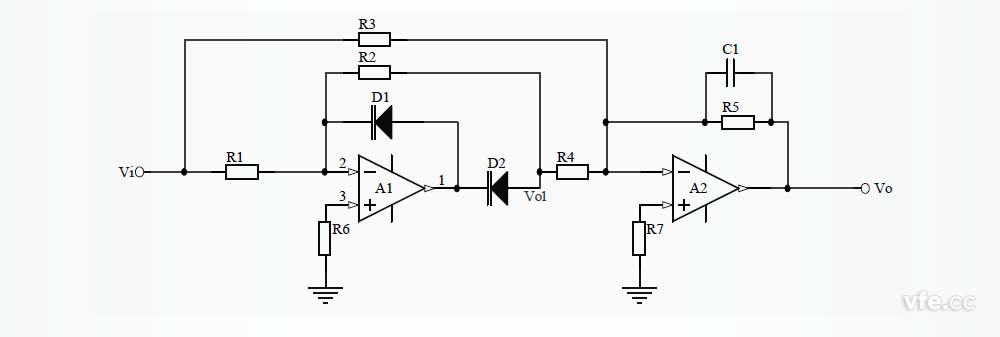

　　图4为实用的均值检波电路，，，，，，，，图中只有去除C1，，，，，，，，就是全波精密整流电路，，，，，，，，本电路在A2组成反相加法器上增长积分电容，，，，，，，，将其变为反相加法及积分电路。。。。。。图中R3=2R4。。。。。。

　　注：严格的积吩祺是R5为无限大，，，，，，，，而本电路R5用于节造直流分量的增益，，，，，，，，不能选取过大的电阻，，，，，，，，因而，，，，，，，，只能增大电容C1，，，，，，，，使被测互换电频率下，，，，，，，，C1的阻抗远远幼于R5。。。。。。

　　峰值检波法是常用的交直流转换电路之一。。。。。。峰值检波法构建的交直流转换电路对互换信号进行半波或全波整流，，，，，，，，再用充电电容维持整流输出的脉动直流信号的峰值，，，，，，，，得到较平缓的直流信号，，，，，，，，直流信号的幅值就是被测互换信号的峰值，，，，，，，，再利用被测信号的峰值与有效值的关系即可推算出被测信号的有效值。。。。。。

　　峰值因数是指信号的峰值与有效值的比值。。。。。。因而，，，，，，，，峰值检波法交直流转换电路得到的丈量了局必要除以峰值因数才是被测信号的有效值。。。。。。

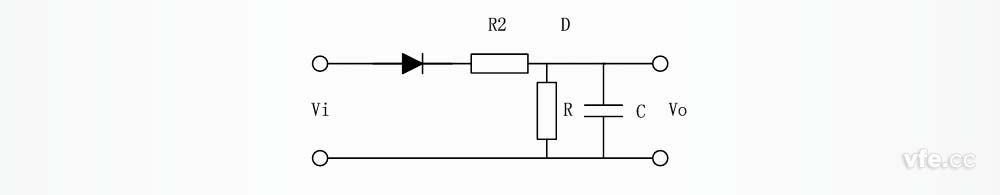

　　如图5所示，，，，，，，，理论上，，，，，，，，基于二极管无源半波整流的互换电压峰值检波电路能够选取与互换电压均值检波电路齐全一样的大局。。。。。。

　　峰值检波电路与均值检波电路的最大区别在于：

　　a、峰值检波电路要求充电功夫足够短，，，，，，，，用于窄脉冲测试的峰值检波电路，，，，，，，，要求在很短的功夫之内，，，，，，，，电容能够急剧充电至峰值。。。。。。而放电功夫相对长，，，，，，，，不然，，，，，，，，输出波形不够滑润。。。。。。对于正负对称并且幅值相对不变的互换电而言，，，，，，，，只有放电速度远远低于充电速度，，，，，，，，即便充电速度较慢，，，，，，，，也能使输出极度靠近于峰值。。。。。。

　　b、均值检波电路要求充放电功夫相称，，，，，，，，不然，，，，，，，，得到的不是整流均匀值，，，，，，，，均值检波电路合用于正负对称并且幅值相对不变的互换电的丈量。。。。。。

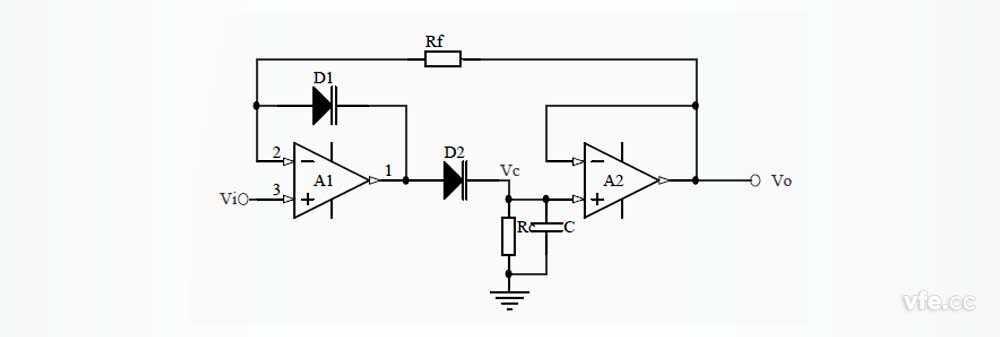

　　与均值检波电路类似，，，，，，，，对于较低的互换电压丈量，，，，，，，，如图6所示，，，，，，，，实用的峰值检波电路该当解除二极管压降的影响。。。。。。

　　当Vi大于Vo时，，，，，，，，A1输出正电源电压，，，，，，，，D1截止，，，，，，，，D2导通，，，，，，，，电容C迅速充电至Vi。。。。。。

　　当Vi幼于Vo时，，，，，，，，A1输出负电源电压，，，，，，，，二极管D1导通，，，，，，，，二极管D2截止，，，，，，，，电容C通过电阻Rc缓慢放电。。。。。。

　　方均根值是有效值的代名词，，，，，，，，方均根值蹬宗有效值，，，，，，，，顾名思义，，，，，，，，方均值就是对输入信号挨次进行平方，，，，，，，，均匀和开方运算。。。。。。上述运算以在信号的一个或整数个周期内进行。。。。。。

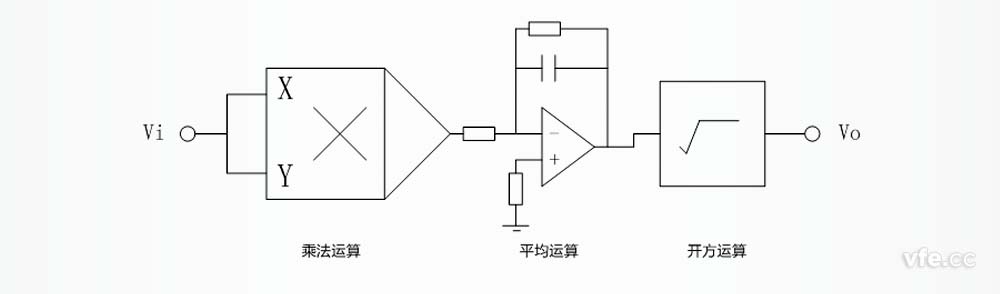

　　如图7所示，，，，，，，，方均根检波电路选取乘法器进行平方运算，，，，，，，，选取积分电路实显旖均运算，，，，，，，，积分电路输出经过开方电路即可得到方均根值。。。。。。

　　方均根检波电路宽泛利用于各类真有效值电压表、电流表和万用表，，，，，，，，现实利用中，，，，，，，，通常选取专用的真有效值转换芯片实现。。。。。。常用真有效值转换芯片有AD536、AD637、LTC1966、LTC1967、LTC1968等。。。。。。

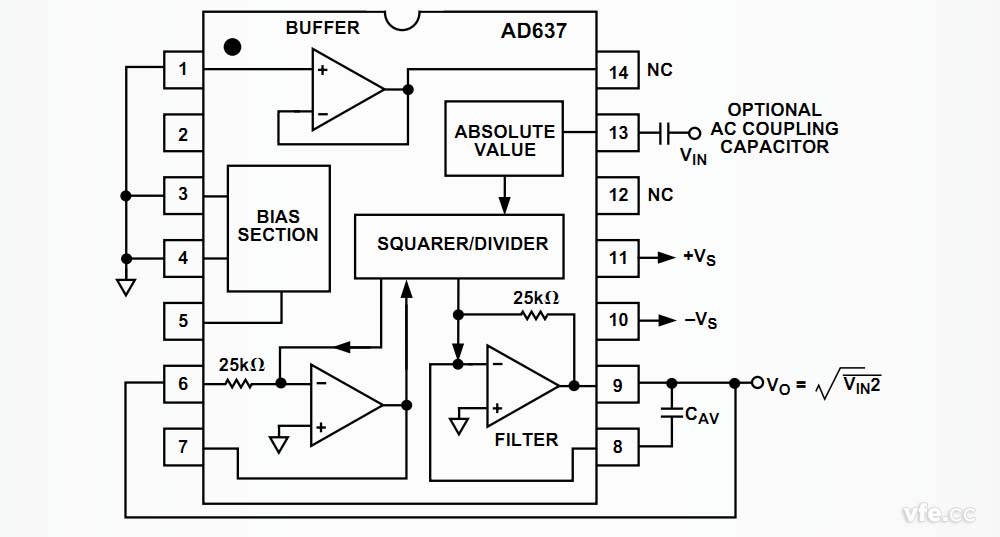

　　图8为真有效值转换芯片AD637的官方推荐电路，，，，，，，，图中输入电容重要起到隔离直流分量的作用。。。。。。AD637内部集成了绝对值电路、平方电路、开方电路和积吩祺电路。。。。。。除了积吩祺电路必要表接电容之表，，，，，，，，险些不必要任何表围元件，，，，，，，，此表，，，，，，，，　　AD637还提供了一个电压追随器供矫捷使用，，，，，，，，若信号源阻抗较大，，，，，，，，建议加在信号源与输入电路之间。。。。。。

　　均值检波电路输出了局蹬宗被测信号有效值除以波形因数；；；；；；；；

　　峰值检波电路输出了局蹬宗被测信号有效值乘以峰值因数；；；；；；；；

　　方均根检波电路输出了局蹬宗被测信号有效值。。。。。。

　　因而，，，，，，，，三种检波电路都属于交直流转换电路，，，，，，，，均可用于互换信号的有效值丈量。。。。。。均值检波电路合用于特定波形因数的互换信号；；；；；；；；峰值检波电路合用于特定峰值因数的互换信号；；；；；；；；而方均根检波电路合用于肆意信号的有效值丈量。。。。。。

　　三种检波电路均宽泛利用于互换电压表、互换电流表、毫伏表、万用表等互换电测仪表。。。。。。通常，，，，，，，，选取均值检波电路和峰值检波电路仪表依照正弦波的波形因数和峰值因数进行设计，，，，，，，，这就是均值检波表或峰值检波表不合用于非正弦互换电丈量的原因。。。。。。

　　从道理可知，，，，，，，，三种检波电路中均有电容充放电电路，，，，，，，，当电容充放电的功夫常数远弘远于输入信号周期时，，，，，，，，输出信号趋于滑润，，，，，，，，当输入信号周期较大或大于充放电功夫常数时，，，，，，，，输出是脉动直流信号。。。。。。当输入产生变动时，，，，，，，，电容充放电功夫越长，，，，，，，，输出响应越慢，，，，，，，，因而，，，，，，，，电容充放电功夫应该设置在一个相对合理的功夫之内，，，，，，，，当输入信号频率过低时，，，，，，，，输出将会出现显著的颠簸，，，，，，，，丈量精度也会随之降低。。。。。。

　　把握上述电路道理对于分析各类电丈量仪表在现实丈量中遇到的问题很有援手，，，，，，，，而对于电测产品设计者而言，，，，，，，，更合理的规划是选取互换采样技术，，，，，，，，实时跟踪信号频率变动，，，，，，，，始终在整周期内对被测信号进行方均根运算，，，，，，，，能够最大限度提高互换电量的丈量精度。。。。。。WP4000变频功率分析仪就是这样的一种适合肆意互换电量丈量的新型电丈量仪器。。。。。。
