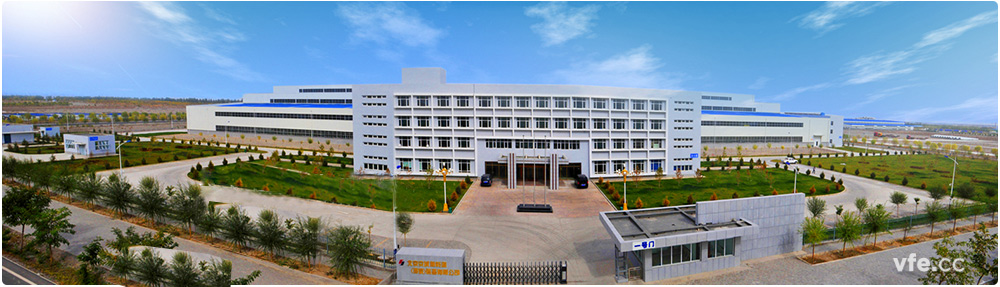

一北京京城新能源有限公司酒泉(基地)综合性电机试验站简介

　　北京京城新能源有限公司是北京京城机电控股有限责任公司旗下专业从事风力发电场投资、建设、运营和大型风力发电机组及有关组件设计、造作的新能源企业。。。。。。。。本综合性电机试验站项目位于京城新能源酒泉基地，，，，，，，，是以电力电子前沿技术配置的大容量、高水平、世界一流、国内当先的综合性研发、试验中心。。。。。。。。

　　试验站蕴含一个690V/3MW及以下低压直驱永磁，，，，，，，，3.3kV/5MW及以下高压直驱永磁风力发电机试验台;一个6、10kV/7MW大型异步电动机，，，，，，，，6、10kV/10MW大型通常及增安型同步电动机试验台;一个690V/3MW及以下，，，，，，，，0.69、3.15、6.3、10.5kV/5MW及以下双馈风力发电机试验台;一个690V/3MW及以下高速永磁同步发电机、电励磁同步发电机和3.3kV/5MW及以下高速永磁同步发电机、电励磁同步发电机试验台。。。。。。。？？？？？陕5MW以下双馈风力发电机，，，，，，，，直驱永磁同步风力发电机，，，，，，，，高速永磁、电励磁同步风力发电机，，，，，，，，10MMW以下通常及增安高压同步电动机，，，，，，，，7MW以下大型异步电动机机能测试和整机出厂试验。。。。。。。。

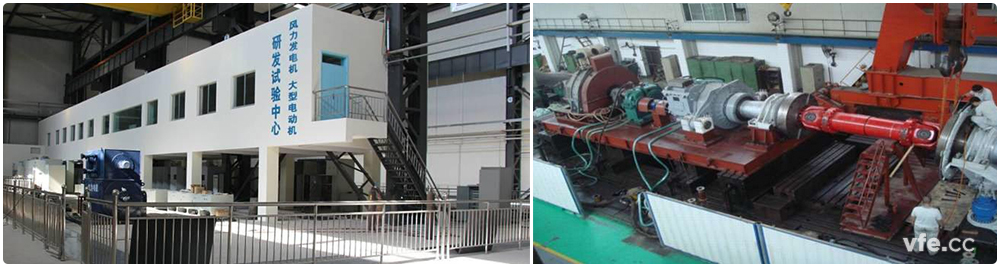

二综合性电机试验站现场图片

三电机试验系统道理框图

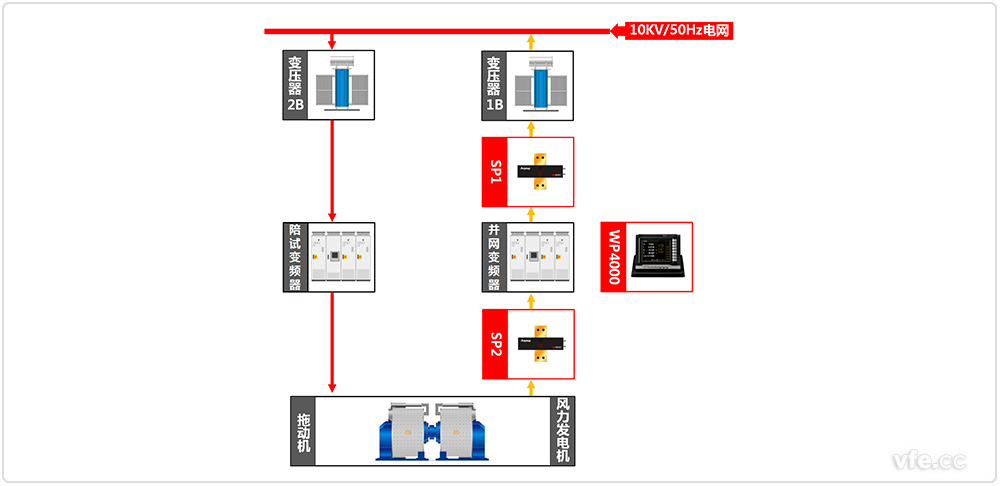

690V/3MW直驱永磁发电机试验道理图

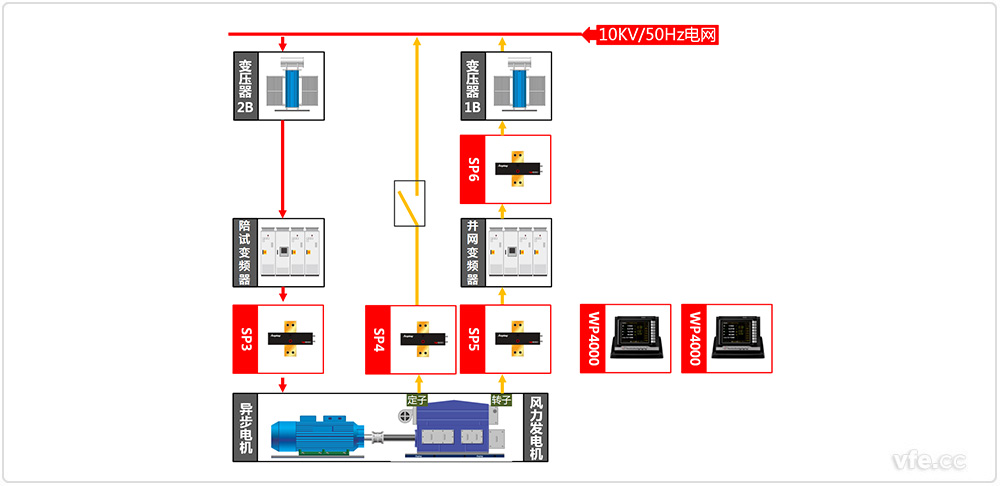

690V/3MW双馈风力发电机试验道理图

10kV异步电动机试验道理图

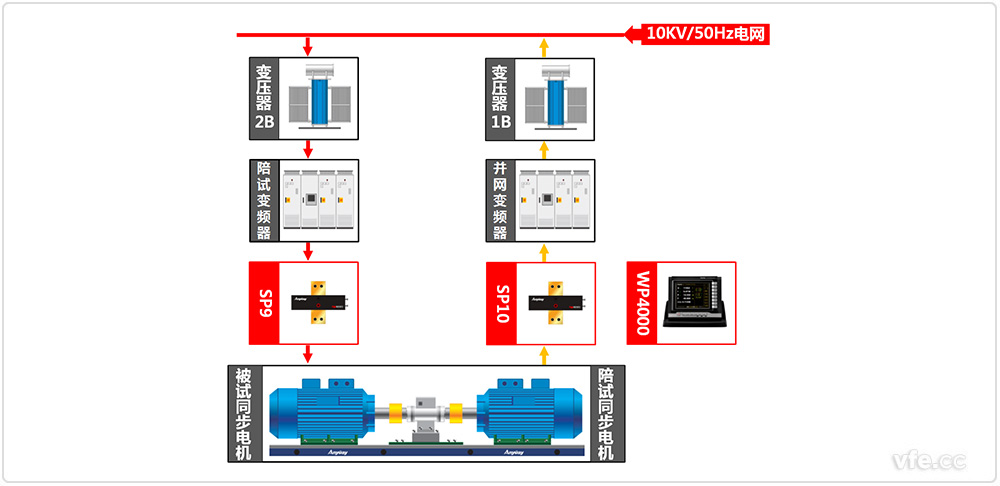

6kV、10kV同步电动机试验道理图

　　北京京城新能源有限公司酒泉(基地)综合性电机试验站可满足各类容量等级的电机试验，，，，，，，，上述重要为有关容量等级的直驱永磁同步发电机、双馈风力发电机、异步电动机、同步电动机等试验道理图，，，，，，，，其他电压容量等级电机测试道理根基一样，，，，，，，，重要在于功率的差距。。。。。。。。测试系统选取WP4000变频功率分析仪，，，，，，，，实现各类电机的实时高精度丈量。。。。。。。。

四综合性电机试验站设备配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP691302C	3
SP2	变频功率传感器	SP691302C	3
SP3	变频功率传感器	SP103102C	3
SP4	变频功率传感器	SP691252C	3
SP5	变频功率传感器	SP691152C	3
SP6	变频功率传感器	SP691202C	3
SP7	变频功率传感器	SP103102C	3
SP8	变频功率传感器	SP103102C	3
SP9	变频功率传感器	SP103102C	3
SP10	变频功率传感器	SP103102C	3
	变频功率分析仪	WP4000	5

---
