一中频隔离变压器谐波损耗分析系统简介

　　本中频隔离变压器测试系统重要满足中频隔离变压器的铜损耗、铁损耗、变压器损耗的丈量，，，，，，，对低级及次级电压、电流进行谐波分析及波形分析等。。。。。

　　通过向中频隔离变压器输入三阶梯方波，，，，，，，而后由变频功率传感器及变频功率分析仪采集原边和副边的电压电流瞬时数据，，，，，，，进行谐波分析。。。。。

　　本系统能够通过两种方式进行试验方式实现中频隔离变压器测试

　　通例损耗测试：通过进行变压器开路试验和短路试验，，，，，，，推算出变压器的铁损耗及铜损耗。。。。。由于中频变压器的运行频率较高，，，，，，，趋肤效应对绕组等效电阻的影响较大，，，，，，，推算的铜耗可能偏幼。。。。。推算时应加上趋肤效应系数。。。。。

　　简化损耗测试：额定负载下，，，，，，，直接丈量输入输出功率，，，，，，，由于变压器效能较高，，，，，，，该法通常不用于效能丈量，，，，，，，但是齐全能够用于以设计散热为主张的损耗试验。。。。。

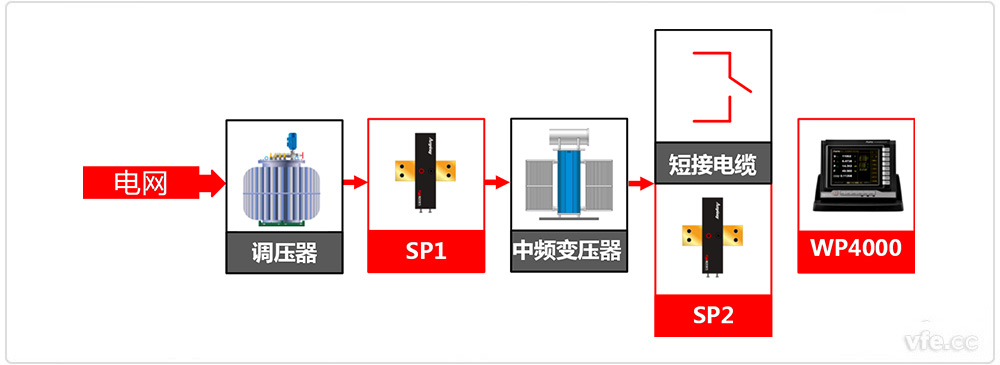

二中频隔离变压器谐波损耗分析系统道理框图

中频隔离变压器谐波损耗分析系统道理框图

　　原边选取3300V/500A变频功率传感器，，，，，，，副边选取1140V/1500A的变频功率传感器，，，，，，，能够对中频隔离变压器直接进行输入输出试验，，，，，，，也能够通过短接电缆的切换实现对隔离变压器的短路试验和空载试验。。。。。

三中频隔离变压器谐波损耗分析系统重要设备清单

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP332501C	1
SP2	变频功率传感器	SP112152C
	变频功率分析仪	WP4000	1

---
