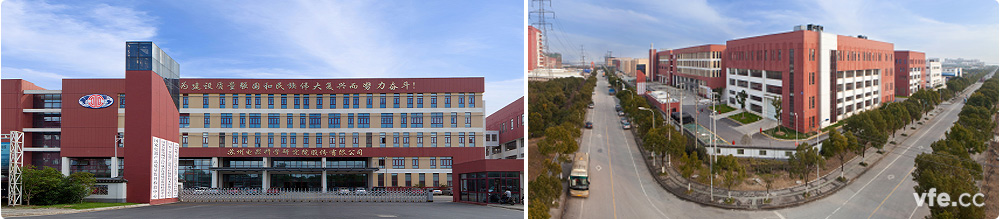

一国度电器产品质量监督检验中心简介

　　国度电器产品质量监督检验中心(信阳电器科学钻研院、江苏省电器科学钻研院)是经国度质量监督检验检疫总局及国度认证认可监督治理委员会核准成立，，，，，是经国度质量监督检验总局核准的出产许可证检测单元，，，，，是国度认证认可监督委员会核准的“CCC”检测机构，，，，，是中国质量认证中心(CQC)签约尝试室、PCCC签约尝试室及美国UL签约尝试室。。。。。。

　　本电机综合测试系统用于国度电器产品质量监督检验中心发展低压单相异步电动机(220V，，，，，0.75~7.5kW)、三相异步电动机(220V，，，，，0.75~100kW;380V、690V、1140V，，，，，0.75~250kW)、三相永磁同步电机(380V、690V、1140V，，，，，0.75~250kW)、直流电机(220V，，，，，11~100kW; 400~750V，，，，，11~250kW)等电机产品的能效检测、机能测试、型式试验，，，，，测试项目蕴含：直流电阻丈量、绝缘电阻丈量、工频耐压试验、堵转试验、空载试验、短时升高电压试验、振动测定、负载试验、变频电机的负载个性测试、效能的测定、热试验、超速试验、最大转矩的测定、最幼转矩的测定、失步转矩的测定、牵入转矩的测定、短时过转矩试验，，，，，它的建设极大的提升了国度电器产品质量监督检验中心的电机质量检测能力和检测领域。。。。。。

　　本电机综合测试系统选取共直流母线衔接方式，，，，，在进行电机对拖负载和温升试验时，，，，，被试电机作电动运行，，，，，另一套陪试电机作发电运行，，，，，试验过程中的电能在电源系统内部进行循环，，，，，此时只需从电网汲取被试电机和测试系统自身的损耗，，，，，与选取负载直接亏损方式相比电能节约比在70%以上，，，，，大大地降低了用户的试验成本。。。。。。

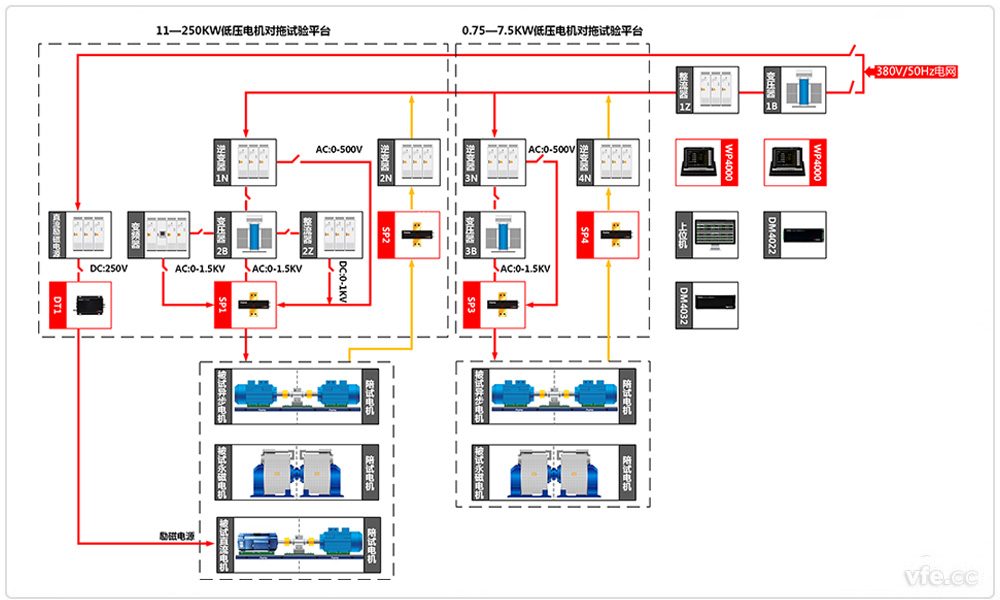

二电机综合测试系统道理框图

电机综合测试系统道理框图

　　本电机综合测试系统11-250kW低压电机对拖试验平台，，，，，测试互换电机时，，，，，可选取以下几种运行工况：1、被试互换电机电源直接逆变器1N输出;2、被试互换电机电源接变压器2B输出;3、被试互换电机电源接变压器2B和变频器输出。。。。。。

　　测试直流电机时，，，，，可选取以下几种运行工况：1、被试直流电机电源接直流励磁电源输出;2、被试直流电机电源接变压器2B和整流器2Z输出。。。。。。

　　本电机综合测试系统0.75-7.5kW低压电机对拖试验平台，，，，，测试互换电机时，，，，，可选取以下几种运行工况：1、被试互换电机电源直接逆变器3N输出;2被试互换电机电源接变压器3B输出。。。。。。

三电机综合测试系统设备配置表

测点	设备名称	型号	数量	备注
DT1	数字变送器	DT215C	1	直流励磁电源丈量
SP1	变频功率传感器	SP112751C	3
SP2	变频功率传感器	SP112201C	3
SP3	变频功率传感器	SP112751C	3
SP4	变频功率传感器	SP112751C	3
	转矩转速丈量模浚？？？？	DM4022	2
	温度丈量模浚？？？？	DM4032	1
	变频功率分析仪	WP4000	2

四电机综合测试系统设计尺度

　　本电机综合测试系统设计时参照或引用以下国度及行业尺度，，，，，当分歧尺度对统一事物都有描述时，，，，，选取较高的技术要求。。。。。。

　　GB/T 755-2008 《旋转电机定额和机能》

　　GB/T 1032-2012 《三相异步电动机试验步骤》

　　GB/T 22670-2008 《变频器供电三相笼型感应电动机试验步骤》

　　GB/T 22669-2008 《三相永磁同步电动机试验步骤》

　　GB/T 1029-2005 《三一样步电机试验步骤》

　　GB/T 1311-2008 《直流电机试验步骤》

　　GB/T 3859.1-2013 《半导体变流器通用要求和电网换向变流器》

　　GB/T 12668.2-2002 《调速电气传动系统第2部门：通常要求低压互换变频电气传动系统额定值的划定》

　　GB/T 17626 《电磁兼容》

　　JB/T9641-1999 《试验变压器》

　　GB/T 50054 《低压配电设计规范》

　　GB/T 50055 《通用用电设备配电设计规范》

　　SJ-T 10691-1996 《变频变压电源通用规范》

　　GB/T 10068-2000 《旋转电机振动测定步骤限值》

　　GB/T 10069-2006 《旋转电机噪声测定步骤限值》

　　GB 14711-2006 《中幼型旋转电机安全要求》

　　GB/T 63 《电力装置的电丈量仪表装置设计规范》

　　GB/T 6738 《电丈量批示和纪录仪表及其附件的安全要求》

　　JB/T 7118-2004 《变频调速专用三相异步电动机技术前提》



---
