一国度工矿电传动车辆质检中心传动系统试验台简介

　　国度工矿电传动车辆质量监督检验中心是由国度质检总局核准成立的，，，，，，，是目前全国唯逐一家集检测、科延注尺度、信息、服务、培训为一体的工矿电传动车辆检验检测和钻研机构。。。。。其拥有独立法人和第三方公正性职位，，，，，，，将承担工矿电传动车辆、矿山运输及安全设备及部件的型式试验、监督检验、定期检验、仲裁检验、委托检验、出产许可证发证检验和产品研造试验等。。。。。本传动系统试验台是质检中心的沉要组成部门，，，，，，，蕴含一个互换电机检测台位、一个直流电机检测台位，，，，，，，重要用于汽车传动电机检试验工作。。。。。

二传动系统试验台道理图

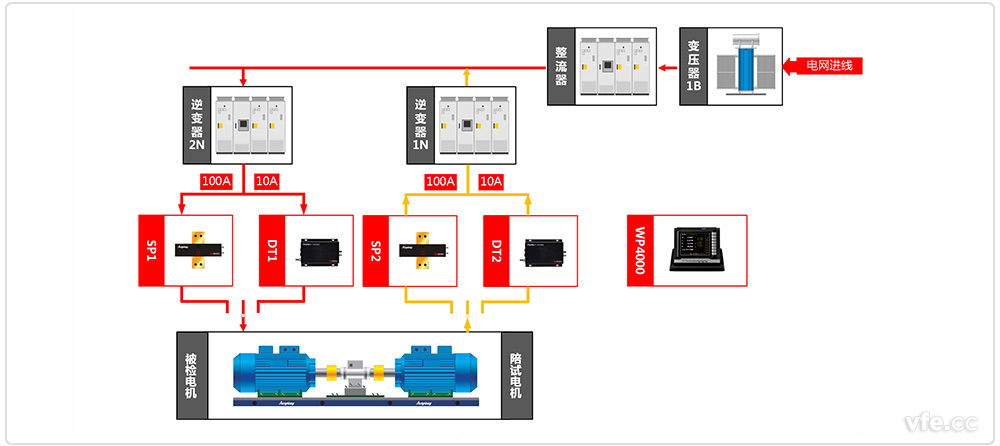

图1：互换电机检测道理框图

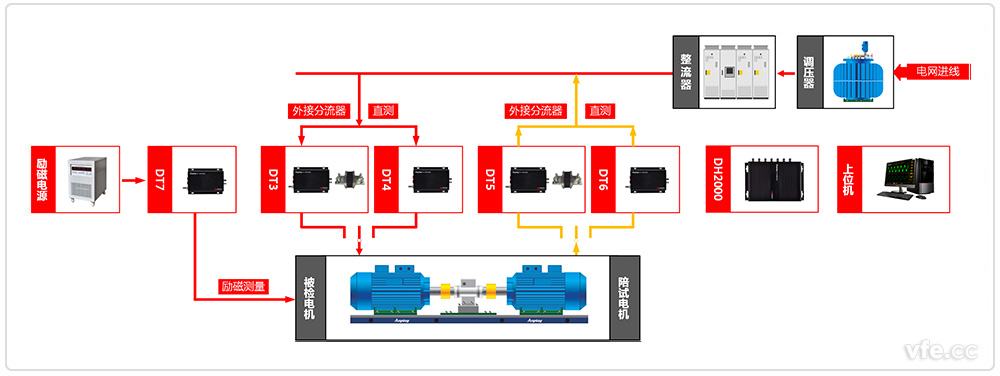

图2：直流电机检测道理框图

　　传动系统试验台蕴含一个互换电机检测工位、一个直流电机检测工位，，，，，，，均选取对拖能量回馈的方式进行检试验，，，，，，，电网端只需提供线路的损耗。。。。。

　　如图1所示，，，，，，，互换电机检测工位输入端配置SP381101B、DT217B两个量程等级的变送器，，，，，，，凭据被检电机特点值选择接入相应量程等级的传感器和数字变送器。。。。。

　　如图2所示，，，，，，，直流电机检测工位输入、输出端均配置DT114B、DT216B两个量程等级的变送器，，，，，，，DT114B数字变送器表接电流传感器可满足大电流电机检测需要，，，，，，，配置DT217B数字变送器实现直流电机励磁丈量。。。。。

三传动系统试验台设备表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP381101B	2
SP2	变频功率传感器	SP381101B	2
DT1	数字变送器	DT217B	2	690V/10A
DT2	数字变送器	DT217B	2	690V/10A
DT3	数字变送器	DT114B	1	1000V/75mV
DT4	数字变送器	DT216B	1	1000V/30A
DT5	数字变送器	DT114B	1	1000V/75mV
DT6	数字变送器	DT216B	1	1000V/30A
DT7	数字变送器	DT217B	1	励磁丈量1000V/10A
	变频功率分析仪	WP4000	1
	数字主机	DH2000	1

---
