我们从使用职能大将电流互感器分为丈量用电流互感器和保唬 ；；；び玫缌骰ジ衅两类，，，，，，，，各类电流互感器的道理类似，，，，，，，，本文总结各类电流互感器接线图，，，，，，，，供参考使用。。。。 。
一丈量用电流互感器接线步骤
丈量用电流互感器的作用是指在正常电压领域内，，，，，，，，向丈量、计量装置提供电网电流信息。。。。 。

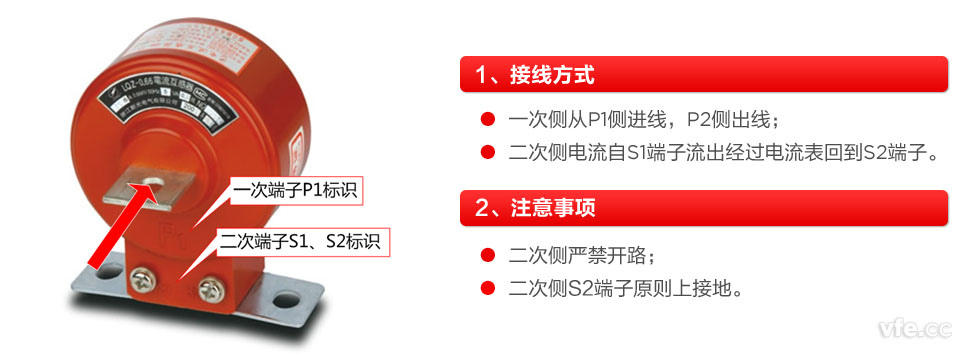

1通常电流互感器接线图
电流互感器的一次侧电流是从P1端子进入，，，，，，，，从P2端子出来；； ；；；即P1端子衔接电源侧，，，，，，，，P2端子衔接负载侧。。。。 。
电流互感器的二次侧电流从S1流出，，，，，，，，进入电流表的正接线柱，，，，，，，，电流表负接线柱出来后流入电流互感器二次端子S2，，，，，，，，准则上要求S2端子接地。。。。 。
注：某些电流互感器一次标称，，，，，，，，L1、L2，，，，，，，，二次侧标称K1、K2。。。。 。

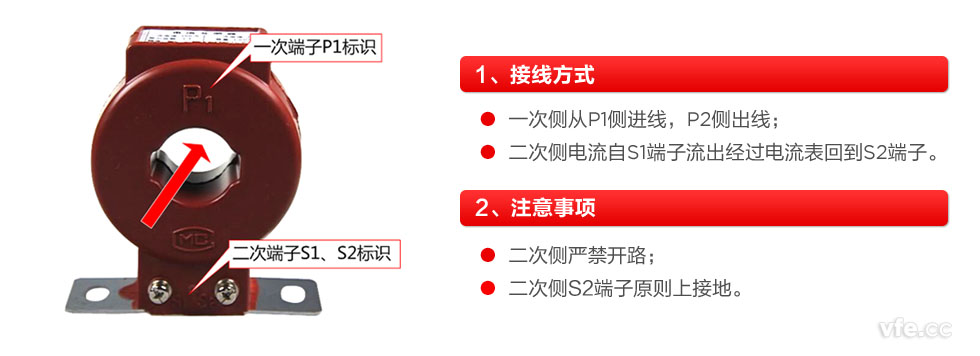

2穿心式电流互感器接线图
穿心式电流互感器接线与通常电流互感器类似，，，，，，，，一次侧从互感器的P1面穿过，，，，，，，，P2面出来，，，，，，，，二次侧接线与通常互感器一样。。。。 。
二电流互感器接线图
电流互感器接线总体分为四个接线方式：
1单台电流互感器接线图
只能反映单相电流的情况，，，，，，，，合用于必要丈量一相电流的情况。。。。 。

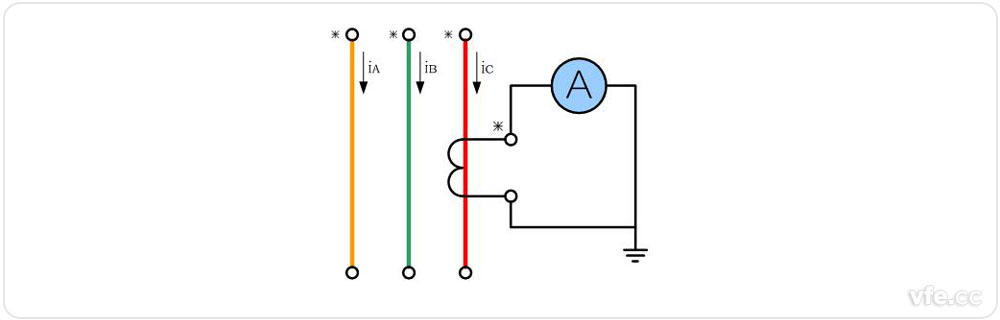

单台电流互感器接线图
2三相齐全星形接线和三角形接线大局电流互感器接线图
三相电流互感器可能实时正确相识三相负荷的变动情况。。。。 。

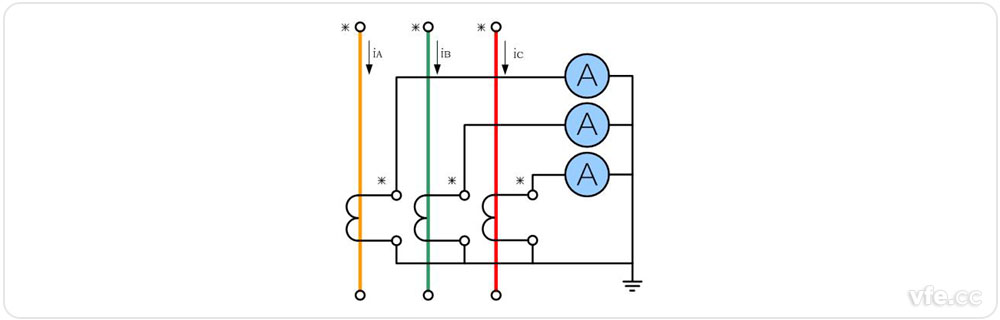

三相齐全星形电流互感器接线图

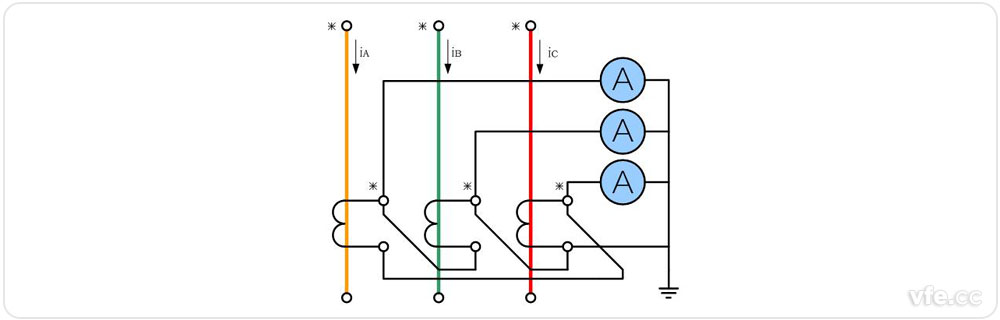

三相齐全角形电流互感器接线图

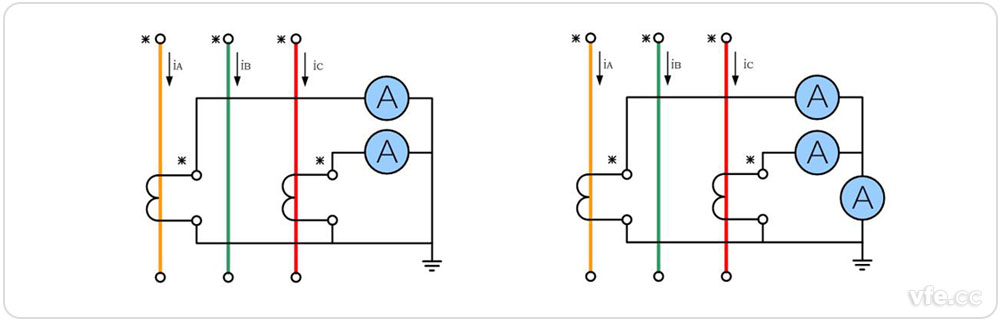

3两相不齐全星形接线大局电流互感器接线图
在现实工作中用得最多，，，，，，，，但仅限于三相三线造系统。。。。 。它节俭了一台电流互感器，，，，，，，，凭据三相矢量和为零的道理，，，，，，，，用A、C相的电流算出B相电流。。。。 。
两相不齐全星形接线大局电流互感器接线图

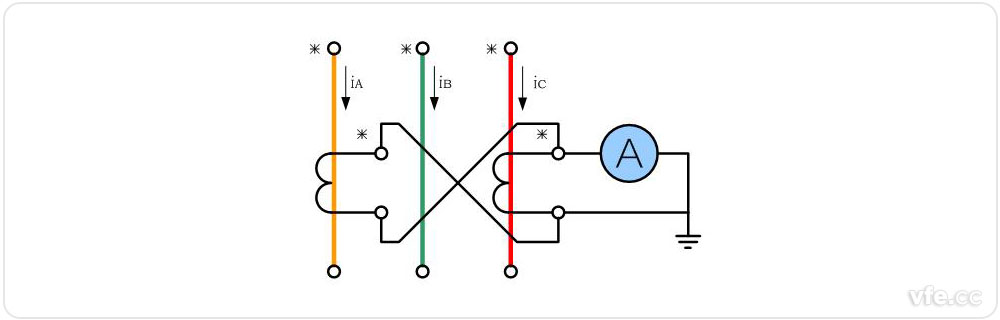

4两相差电流接线大局电流互感器接线图
也仅用于三相三线造电路中，，，，，，，，这种接线的利益是不只节俭一块电流互感器，，，，，，，，并且也能够用一块继电器反映三相电路中的各类相间短路故障，，，，，，，，亦即用至少的继电器实现三相过电流保唬 ；；；ぃ，，，，，，，节俭投资。。。。 。
两相差电流接线大局电流互感器接线图
5其它接线方式

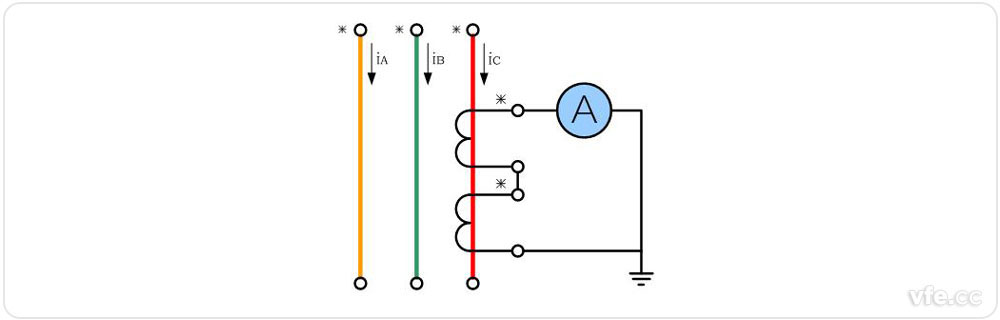

5.1 原边串联、副边串联
电流互感器原边串联、副边串联接线图如下所示，，，，，，，，串联后成效：互感器变比不变，，，，，，，，二次额定负荷增大一倍。。。。 。
电流互感器原边串联、副边串联接线图
5.2 原边串联、副边并联
电流互感器原边串联、副边并联接线图如下所示，，，，，，，，串并联后成效：互感器变比减幼一倍，，，，，，，，二次额定负荷增大一倍。。。。 。

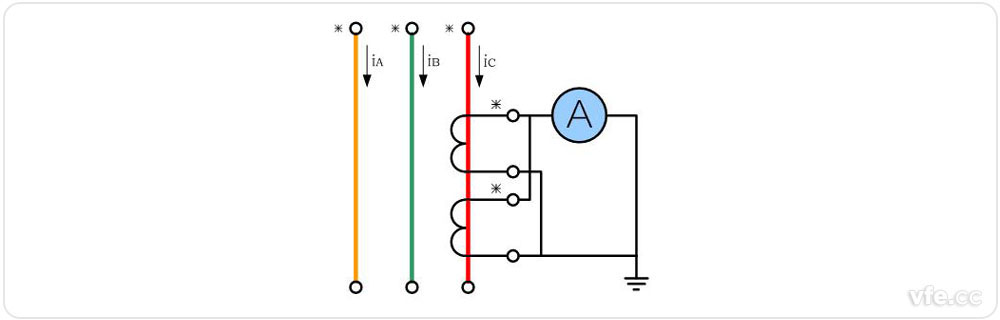

电流互感器原边串联、副边并联接线图
5.3 原边并联、副边串联
电流互感器原边并联、副边串联接线图如下所示，，，，，，，，串并联后成效：互感器变比增大一倍，，，，，，，，二次额定负荷增大一倍。。。。 。

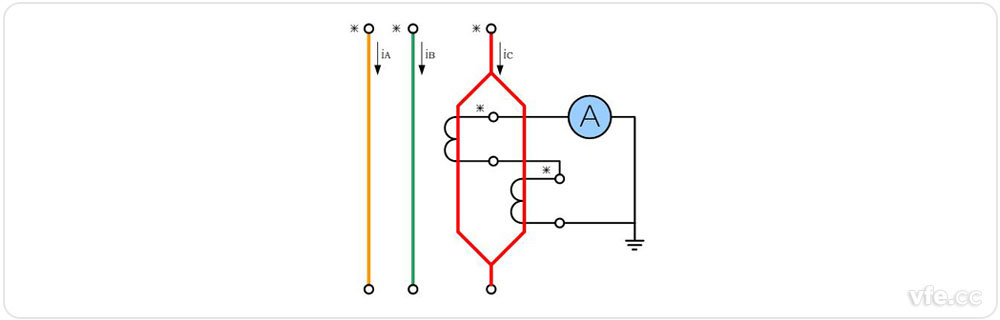

电流互感器原边并联、副边串联接线图

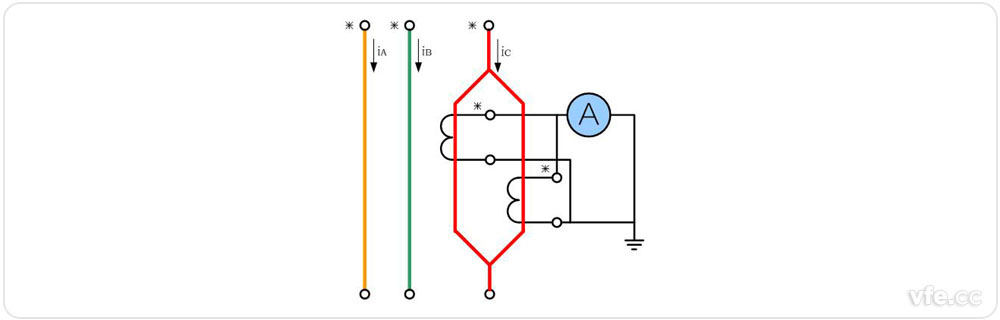

5.4 原边并联、副边并联
电流互感器原边并联、副边并联接线图如下所示，，，，，，，，并联后成效：互感器变比不变，，，，，，，，二次额定负荷增大一倍。。。。 。
