一湖南省大中型电机电控产品质量监督检验中心试验台简介

　　湖南省大中型电机电控产品质量监督检验中心(以下简称中心)是2009年5月经湖南省质监局核准成立的、拥有第三方公正职位、事业性质的省级检验机构，，，，，也是经国度质检总局核准、列入湖南省“十二五”规划以及湘潭市沉点工程、国度工矿电传动车辆质量监督检验中心和国度风电设备质量监督检验中心(湖南)两大项主张承建单元。。。。。中心通过了湖南省质监局计量认证/审查认可资质评审，，，，，获得了蕴含电机、电控、电传动车辆微风电设备在内的16个产品，，，，，135个参数的检验资质。。。。。

　　本大中型电机试验台蕴含高压异步电机试验台位及高压同步电机试验台位，，，，，选取发电机组发电，，，，，经过调压器输出至电机检测台位，，，，，可实现10kV以下高压电机的叠频、对拖等的出厂及型式试验。。。。。

二大中型电机试验台道理图

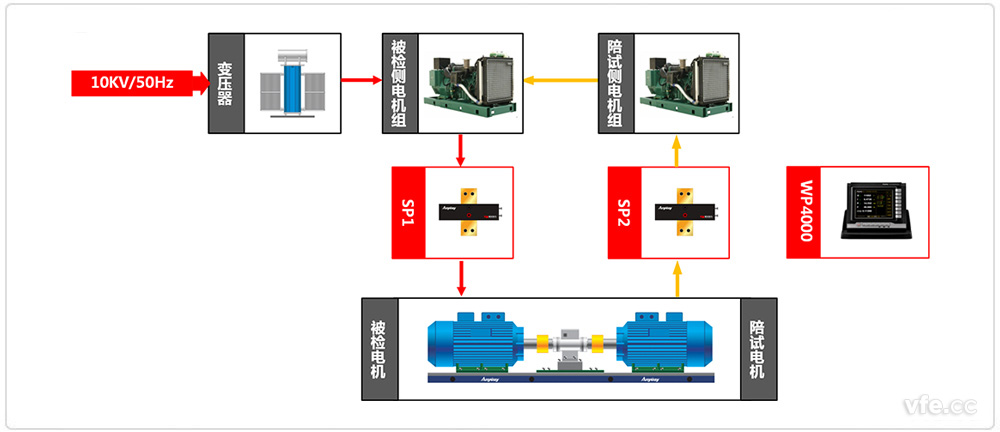

高压异步电机试验道理图

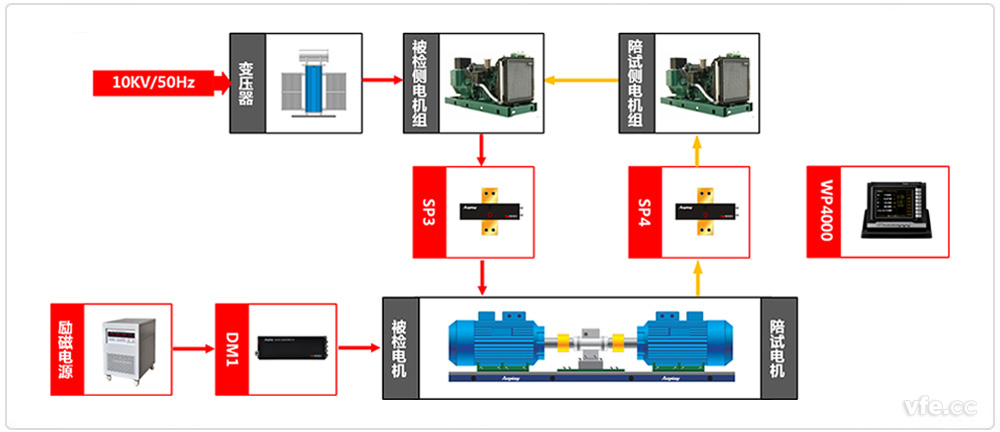

高压同步电机试验道理图

　　本大中型电机试验台蕴含高压异步电机试验台位及高压同步电机试验台位，，，，，由发电机组经调压器提供试验电源。。。。。高压异步电机试验台位及高压同步电机试验台位被检电机、陪试电机侧均配置一组SP系列变频功率传感器实现电参量丈量;高压同步电机试验台位在被检电机励磁侧选取分流器、分压器、DM系列功率子站实现励磁丈量。。。。。

三大中型电机电控产品试验台测试设备配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP103102C	2
SP2	变频功率传感器	SP103102C	2
SP3	变频功率传感器	SP103102C	2
SP4	变频功率传感器	SP103102C	2
	变频功率分析仪	WP4000	4



---
