一TN4000电子式扭矩仪概述

　　TN4000电子式扭矩仪是东升国际官网推出的一款新型的一种扭矩电测仪器，，，，，它扭转了传统的扭矩丈量步骤，，，，，丈量扭矩就如功率表丈量电功率一样单一，，，，，宽泛合用于风机、水泵等电机系统的扭矩丈量。。。。。。。

　　传统扭矩仪通过丈量扭矩和转速推算电机输出功率，，，，，拥有装置复杂，，，，，通用性差等不及：
　　◆ 必要专用的联接工装，，，，，电机分歧或扭矩仪分歧都可能导致必要沉新造作联接工装；；；；；；
　　◆ 装置不当会加大扭矩丈量误差甚至败坏扭矩仪；；；；；；
　　◆ 扭矩仪的扭矩和转速丈量领域较窄，，，，，过大的扭矩，，，，，过高的转速可能导致扭矩仪败坏，，，，，而过幼的扭矩和过低的转速又会导致扭矩仪丈量不正确；；；；；；
　　◆ 某些风机、水泵与电机采取固定衔接，，，，，由于电机微风机、水泵的转轴不能分离，，，，，无法装置传统扭矩仪。。。。。。。
　　电子式扭矩仪扭转了传统的扭矩丈量步骤，，，，，通过丈量电机输入电参量及转速等有关参数推算出电机的输出轴功率，，，，，再凭据电机轴功率和转速推算出电机的扭矩。。。。。。。

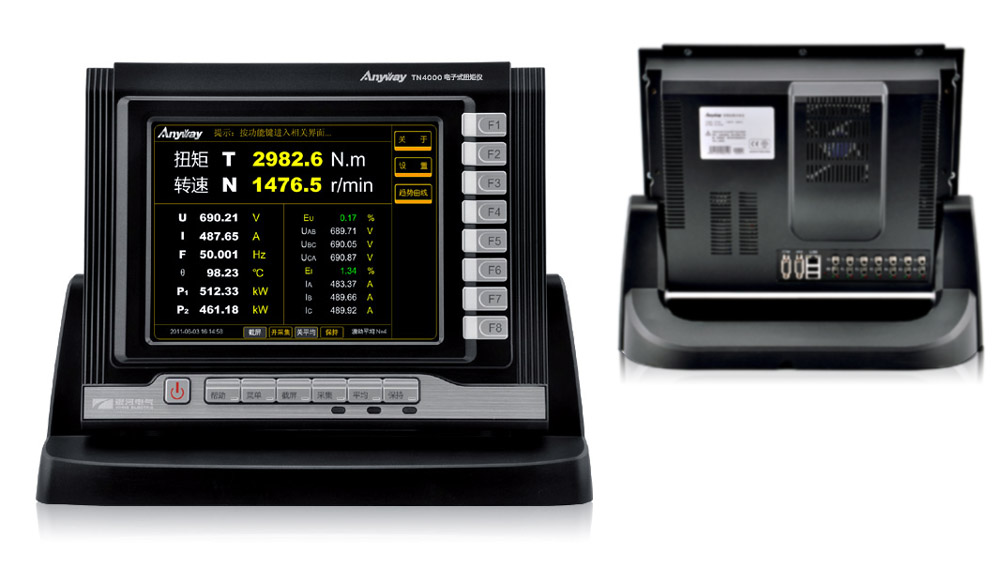

图1 TN4000电子式扭矩仪主机

二TN4000电子式扭矩仪组成道理

　　TN4000电子式扭矩仪是是指免机械联接，，，，，而电气衔接选取了与电能表极其类似的极度单一的方式。。。。。。。

　　TN4000电子式扭矩仪的测试道理凭据是能量守恒定理。。。。。。。即：

　　电机的输入电能=电机输出机械能+电能与机械能转变过程中产生的损耗能量。。。。。。。

　　电能与机械能转变过程中的损耗蕴含：铁耗、机械耗、定子铜耗、转子铜耗和杂散损耗。。。。。。。

　　TN4000电子式扭矩仪正是通过丈量电机运行过程中的电参量及温度、转速等参量，，，，，推算出上述各类损耗，，，，，进而得出电机的输出轴功率。。。。。。。

　　免装置电子式扭矩仪由电参数测试单元、转速测试单元、温度测试单元、显示仪表等组成。。。。。。。显示仪表蕴含专家数据库、运算单元及人机界面等。。。。。。。

　　TN4000电子式扭矩仪电参数测试单元用于丈量电机的输入功率，，，，，铁损耗有关的电压、频率、谐波等参数，，，，，定子铜损有关的电流参数。。。。。。。

　　TN4000电子式扭矩仪转速测试单元用于测试转速，，，，，转速和铁损、定子铜损等是转子铜损的沉要参数。。。。。。。凭据必要，，，，，转速测试单元可选取免装置的感应式转速计，，，，，测速时无需装置，，，，，只需摆放（或固定）在电机左近即可。。。。。。。

　　TN4000电子式扭矩仪温度测试单元用于测试定转子绕组的温度，，，，，用于赔偿由于温度变动引起的定转子铜损等有关参数。。。。。。。

　　TN4000电子式扭矩仪运算单元实现上述损耗推算，，，，，结合输入电功率推算出轴功率，，，，，再凭据转速推算出电机扭矩。。。。。。。

　　专家数据库保留各类型号电机的个性参数，，，，，若能人为输入电机的出厂试验有关参数，，，，，将可有效提高TN4000电子式扭矩仪的丈量精度。。。。。。。

　　TN4000电子式扭矩仪人机界面显示电机输入电功率和输出轴功率等参数。。。。。。。

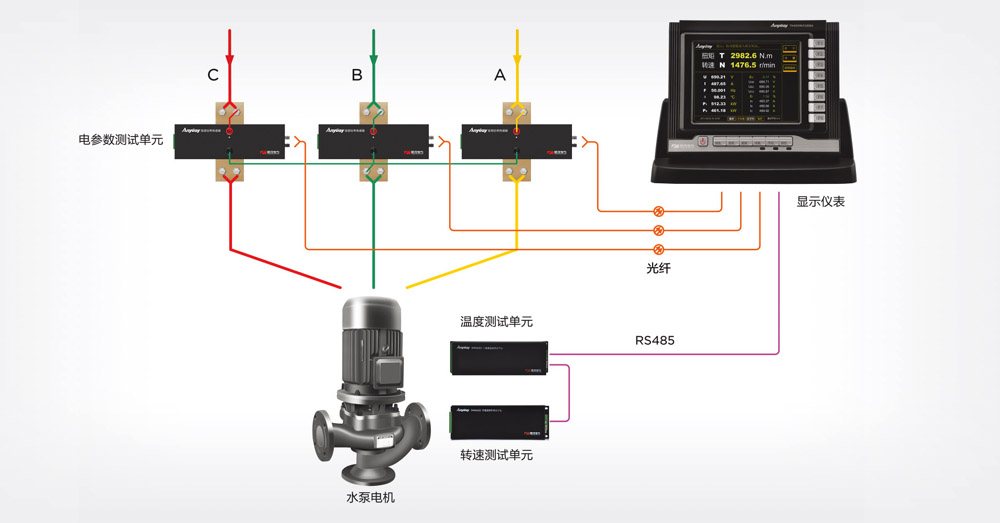

图2 TN4000电子式扭矩仪组成道理

三TN4000电子式扭矩仪重要特点

1使用便捷

　　用户无需破费大量资金来采办各类分歧型号的扭矩传感器及联轴器以满足分歧型号电机的试验必要，，，，，也无需破费大量功夫和人力来装置、耦合扭矩传感器。。。。。。。
　　TN4000电子式扭矩仪只需一个操作人员花几分钟功夫即可实现装置、调校工作。。。。。。。

2宽领域丈量

　　TN4000电子式扭矩仪选取宽丈量领域的SP系列变频功率传感器丈量电机电参量、选取宽领域的丈量转速，，，，，一台扭矩仪可实现0.005%~100%额定轴功率的正确丈量，，，，，对于大无数电机系统的检试验尝试室，，，，，只需依照最大电机功率配置一台扭矩仪即可实现所有型号电机的扭矩测试。。。。。。。

3多参量丈量

　　丈量电机输出扭矩、转速的同时，，，，，还可丈量电机的电压、电流、频率、功率、谐波等输入电参量及电机转速、运行温度等其它参量，，，，，选取统一套装置可同时实现电机和电机系统的试验。。。。。。。





选型及利用

一功率单元选型

　　TN4000电子式扭矩仪合用领域与电机转矩转速无直接关系，，，，，只需凭据被测电机的电压和电流选择功率单元即可（电参数测试单元）。。。。。。。功率单元重要有SP系列变频功率传感器和DT系列数字变送器，，，，，为了使其拥有较宽的合用领域，，，，，功率单元推荐采器拥有宽领域高精度丈量能力的SP系列变频功率传感器。。。。。。。

二TN4000电子式扭矩仪购相信息



三TN4000电子式扭矩仪的利用

　　●  不能或不易装置传统扭矩仪的电机或电机系统试验；；；；；；

　　●  风机、水泵型式试验和出厂试验；；；；；；

　　●  风机、水泵等电机系统实时运行能效监测。。。。。。。

　　●  电机系统节能钻延祝。。。。。。

机能参数

一TN4000电子式扭矩仪重要技术指标

　　●  转速精度：0.05%

　　●  输入电压精度：0.75%-150%额定领域之内，，，，，读数的0.2%；；；；；；

　　●  输入电流精度：1%-200%额定领域之内，，，，，读数的0.2%；；；；；；

　　●  输入功率精度：功率因数在0.2-1领域之内，，，，，读数的0.5%；；；；；；

　　●  输出功率精度：0.2%-0.5%（与电机空载试验数据精杜仔关）；；；；；；

　　●  转矩精度：0.2%-0.5%（与电机空载试验数据精杜仔关）。。。。。。。





---

产品有关利用：
