一汉中电机厂4×800kW高中低压变频电机试验室简介

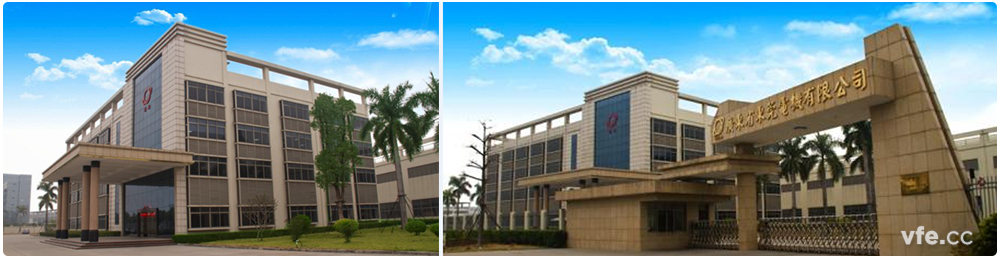

　　汉中电机厂为中国机械行业500强企业、国度级高新技术企业、广东省民营科技企业、汉中市50强民营企业、老字号企业;出产的“环球牌”电动机被评为全国用户中意产品，，，，，，并获得广东省优良自主品牌、驰名商标、名牌产品等荣誉。。。。。。。

　　汉中电机厂4×800kW高中低压变频电机试验室可实现4×800kW变频电机试验，，，，，，兼容380V、690V、1140V、3300V、6600V、10kV等电压等级的工频或变频电机试验，，，，，，单机试验最大容量达3.2MW，，，，，，对拖试验最大容量达1.6MW。。。。。。？？？？？？？？砂次逯帜Ｊ皆诵校4个800kW单机台位、2个800kW对拖台位、2个1.6MW单机台位、1个1.6MW对拖台位、1个3.2MW单机台位。。。。。。。单机可做空载、堵转等试验，，，，，，选取叠频法时可做齐全的型式试验。。。。。。。

二汉中电机厂4×800kW高中低压变频电机试验室道理图

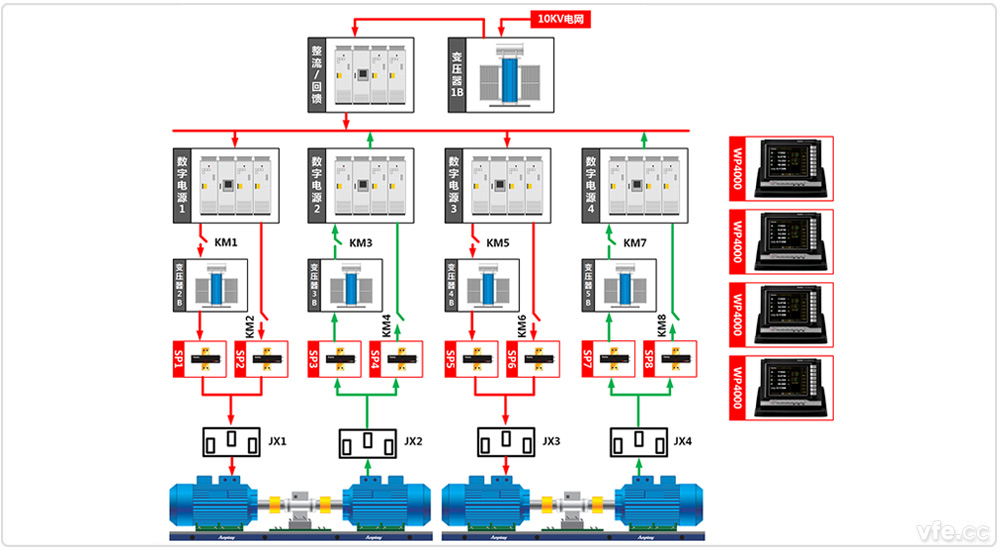

汉中电机厂4×800kW高中低压变频电机试验室两两对拖试验

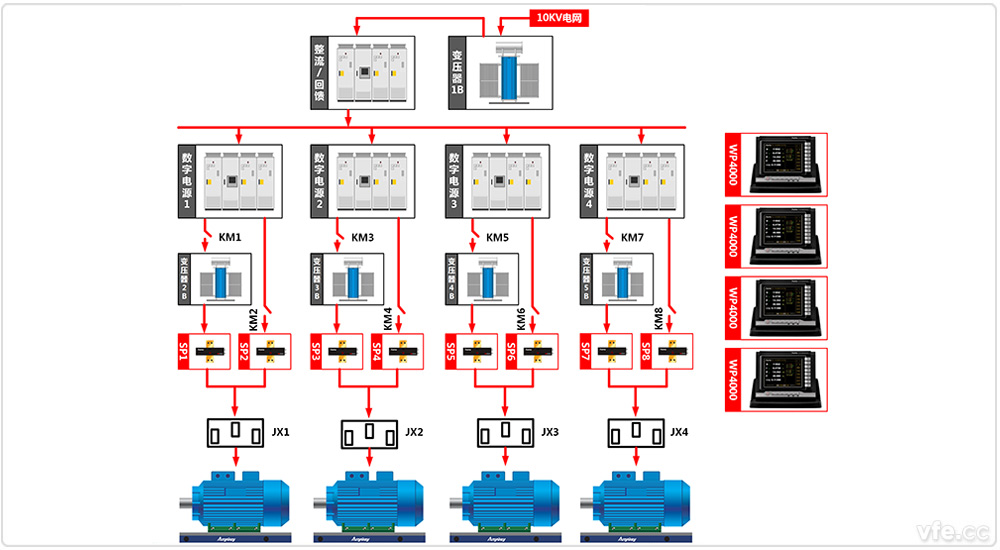

汉中电机厂4×800kW高中低压变频电机试验室一倍单机试验

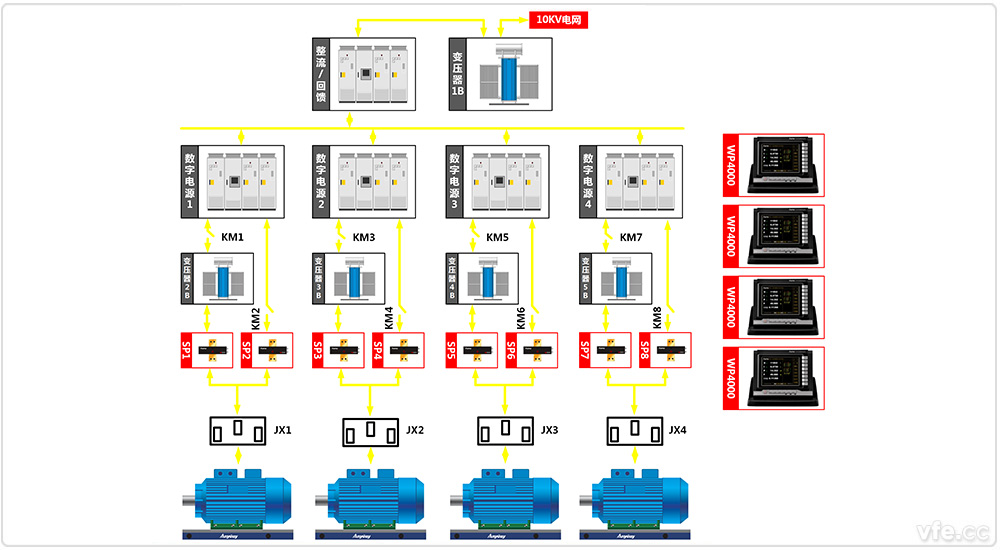

汉中电机厂4×800kW高中低压变频电机试验室一倍叠频试验

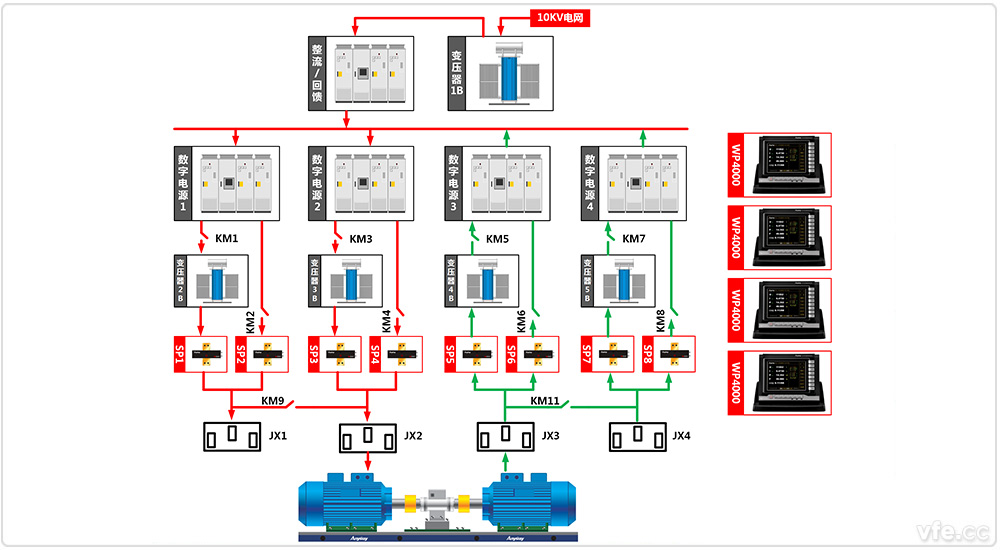

汉中电机厂4×800kW高中低压变频电机试验室两倍对拖试验

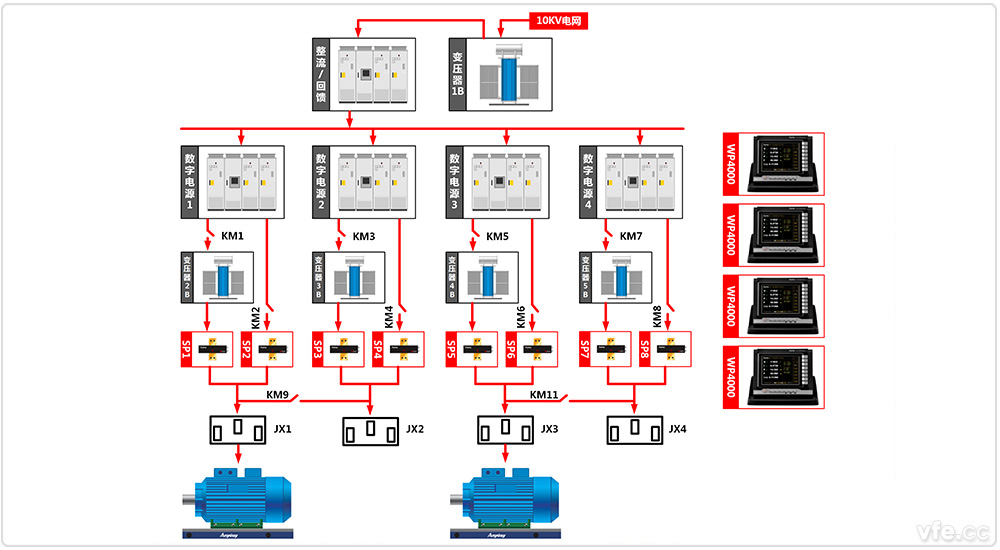

汉中电机厂4×800kW高中低压变频电机试验室两倍单机试验

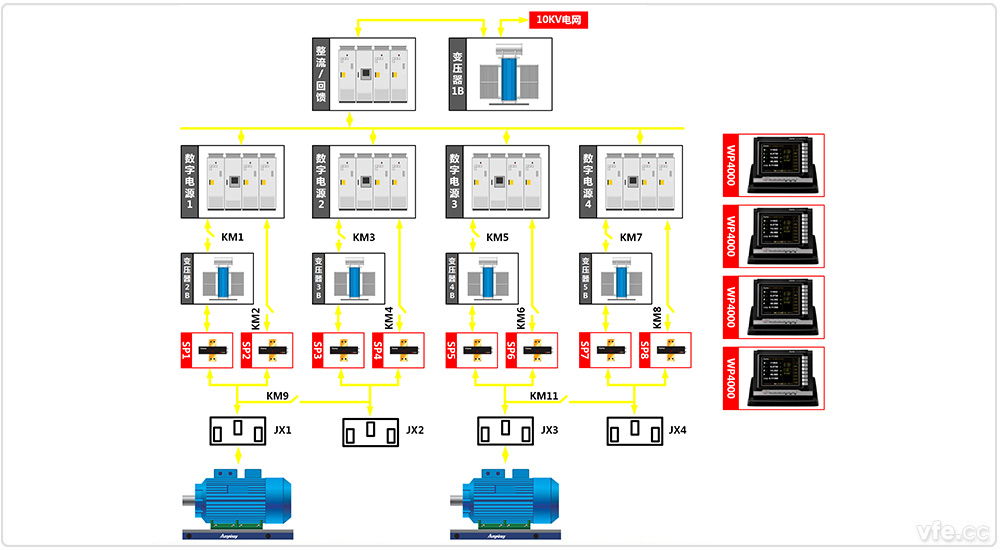

汉中电机厂4×800kW高中低压变频电机试验室两倍叠频试验

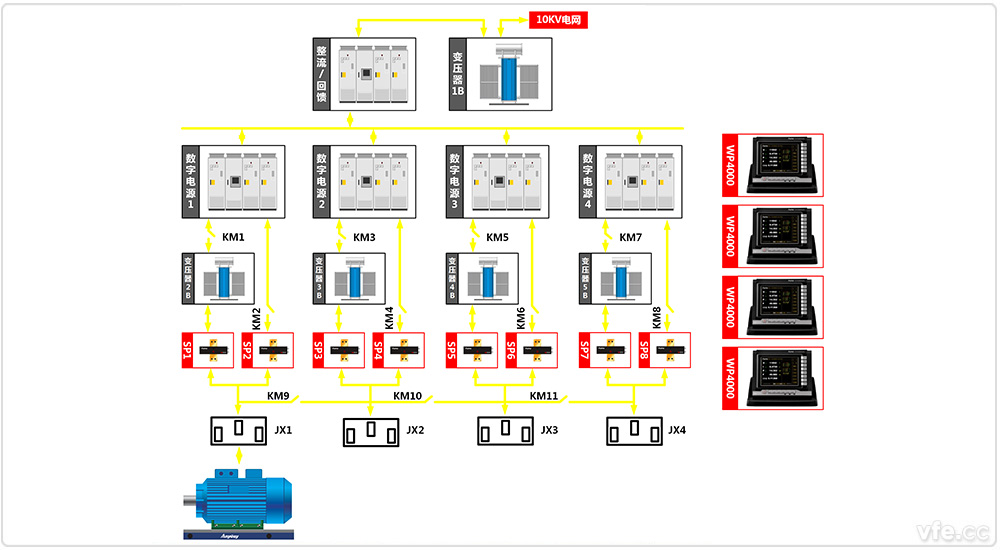

汉中电机厂4×800kW高中低压变频电机试验室四倍叠频试验

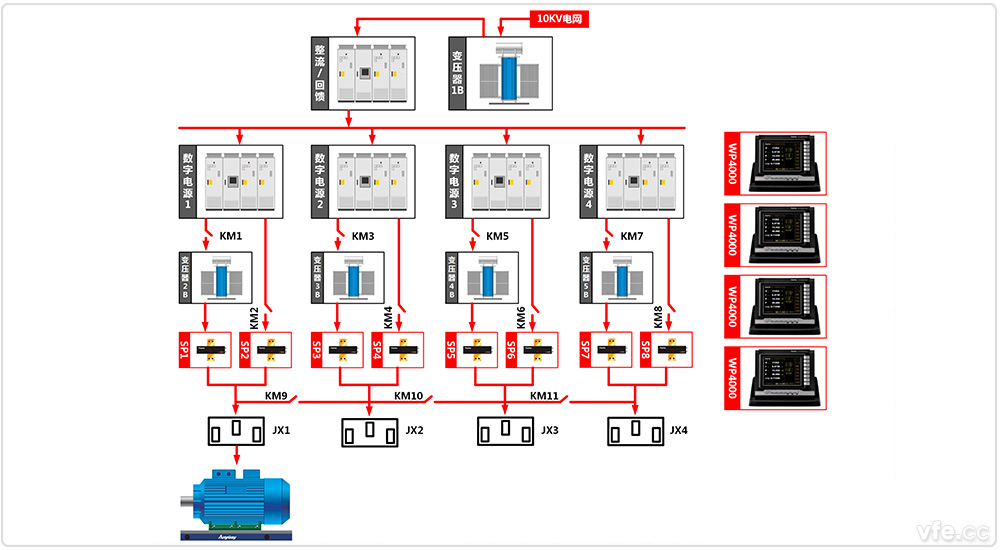

汉中电机厂4×800kW高中低压变频电机试验室四倍单机试验

　　由系统道理图可知，，，，，，试验台共有4个高压三相主电量测点SP1、SP3、SP5、SP7及4个低压三相主电量测点SP2、SP4、SP6、SP8。。。。。。。主电量测试选取WP4000变频功率分析仪，，，，，，试验台开关量测控选取PLC系统，，，，，，试验台辅助温度、压力、流量、转速等辅助参量测试选取DMC300散布式测控系统。。。。。。。单机的试验能力为800KW，，，，，，通过KM9、KM10、KM11的开关切换能够实现两两对拖、一倍单机、一倍叠频、两倍对拖、两倍单机、两倍叠频、四倍单机、四倍叠频，，，，，，最大实现3.2MW的单机试验能力。。。。。。。

三汉中电机厂4×800kW高中低压变频电机试验室设备清单

测点	设备名称	型号	数量	备注
SP1、SP3、 SP5、SP7	变频功率传感器	SP112102C	12	兼容380V、690V、1140V
SP2、SP4、 SP6、SP8	变频功率传感器	SP103201C	12	兼容3.3kV、6.6kV、10kV
SP1、SP3、SP5、SP7	变频功率分析仪	WP4000	2	6通路
SP2、SP4、SP6、SP8	变频功率分析仪	WP4000	2	6通路
开关量测控	PLC测控系统	西门子S7-200	1
辅助参量测控	散布式测控系统	DCCS2009	1



---
