一逆变器研发平台简介

　　本逆变器研发测试平台重要用于逆变器研发性测试工作。。。。。。。。被测逆变器功率等级涵盖3KW~200KW，，，，，，额定输出电压领域覆盖65V~1200V、额定输出电流领域覆盖8A~750A，，，，，，测试平台配置多种分歧电压电流等级功率单元，，，，，，可满足分歧容量等级逆变器单相、三相、十二相、十五相输出测试需要。。。。。。。。

二逆变器研发平台测试道理框图

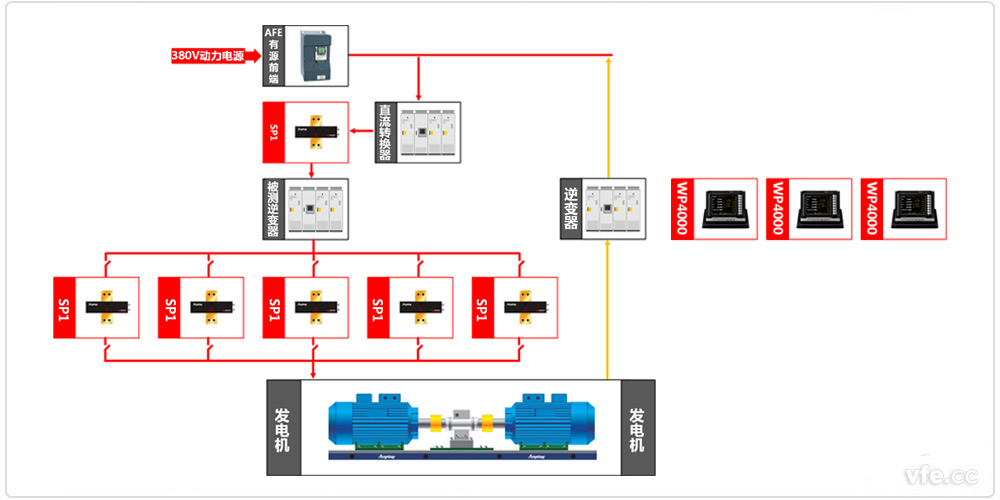

逆变器研发测试平台道理框图

　　为了使整个测试平台的布局结构单一化，，，，，，同时在所有被试逆变器试验时幅值动态变动区间内满足全数技术要求，，，，，，无可预防线对丈量设备的量程匹配提出了严格要求。。。。。。。。本规划在逆变器输出端配置5组SP系列变频功率传感器，，，，，，既能组合使用满足12相、15相输出测试需要，，，，，，也能满足其他单相、三相输出测试需要，，，，，，用户只需凭据被试逆变器被测电参量接入相应等级功率单元即可。。。。。。。。功率单元输出端配置3台WP4000变频功率分析仪，，，，，，实现被测电参量分析工作;WP4000变频功率分析仪盛开原始数据端口，，，，，，用户能够定造或自主开发利用软件对原始数据进前进一步分析处置。。。。。。。。

三逆变器研发平台测试设备配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP112501B	1	直流母线丈量
SP2	变频功率传感器	SP691301B	3
SP3	变频功率传感器	SP691301B	3
SP4	变频功率传感器	SP691301B	3
SP5	变频功率传感器	SP691501B	3
SP6	变频功率传感器	SP691751B	3
	变频功率分析仪	WP4000	1

---
