一中国中车株洲电力机车有限公司受电弓检测系统简介

　　电力机车受电弓运行于高压互换环境下，，，，，且高速运行时易出现拉弧等景象，，，，，电磁滋扰大。。。。。。通例的模拟量输出传感器传输过程中容易受到电磁滋扰的影响，，，，，导致丈量精度降低甚至不能正常工作。。。。。。且前后端通过电缆衔接的方式，，，，，容易将高压引入，，，，，导致设备和人员安全受到威胁。。。。。。

　　东升国际官网电气OPC系列光纤转换器，，，，，将模拟信号转换为数字信号，，，，，通过光纤传输后再还原为模拟信号，，，，，无缝兼容原有系统，，，，，实现电气隔离，，，，，大幅提升受电弓在线检测系统电磁兼容机能。。。。。。

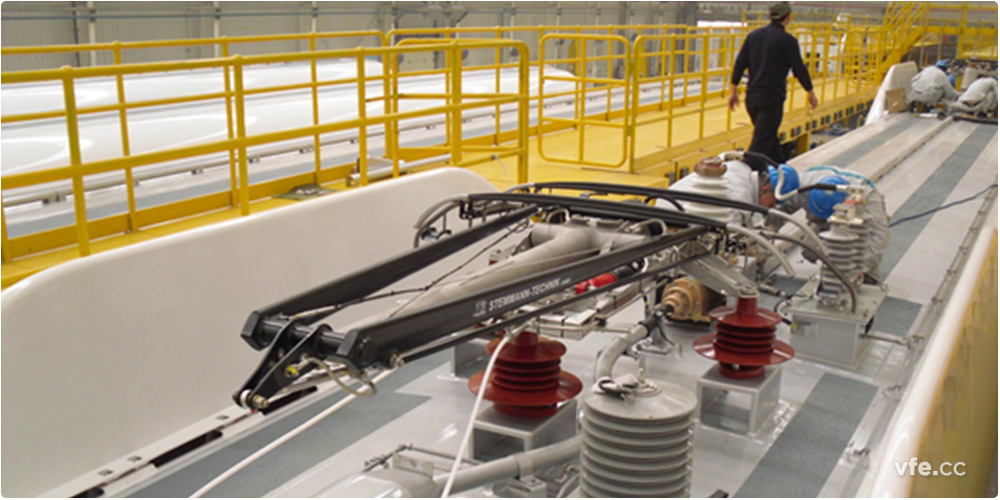

二受电弓检测系统现场图片

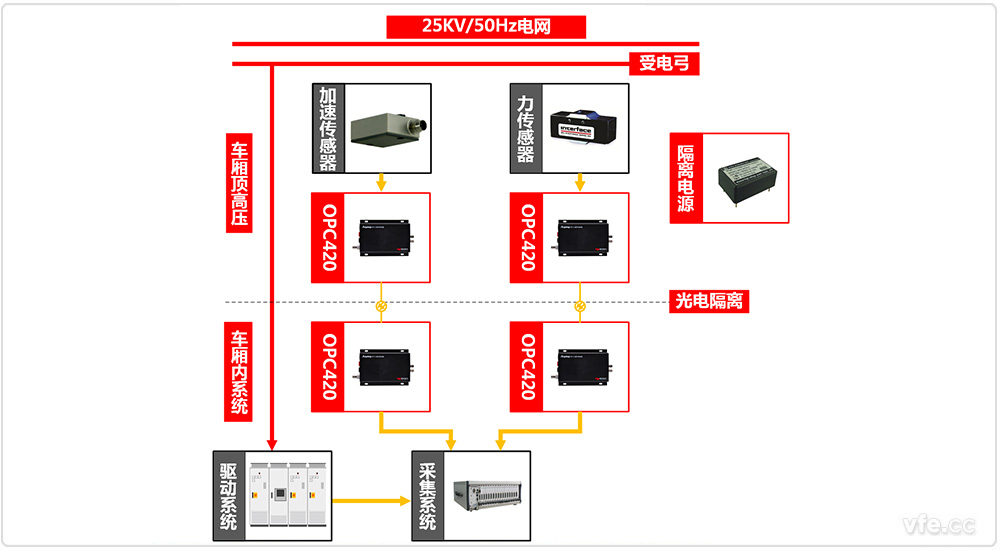

三受电弓检测系统道理图

受电弓检测系统道理图

　　加快度传感器与力传感器的模拟量信号通过OPC420？？？？？樽晃中藕，，，，，通过光纤传输到车厢内。。。。。。车厢内有两种解决规划：

　　规划1：将光纤信号还原为模拟信号，，，，，输入到采集系统。。。。。。这个规划的优势是不必要更改原有系统，，，，，合用于系统既定前提下对系统整体电磁兼容机能的改善。。。。。。本项目即选取该规划。。。。。。

　　规划2：将光纤信号还原为数字信号，，，，，直接输入数字系统。。。。。。这个规划的优势是不必要经过模拟量的二次转换与采集，，，，，系统精度高，，，，，结构单一靠得住性高。。。。。。

四受电弓检测系统设备配置表

设备名称	型号	数量	备注
光纤转换器	OPC420	8对	定造，，，，，一对蕴含一台单通路模拟量输入？？？？？楹鸵惶ǖネ纺Ｄ饬渴涑瞿？？？？？
隔离电源	定造	1个	带电池供电稳压输出

---
