一国度风电产品质量监督检验中心风电试验室简介

　　国度风电产品质量监督检测中心是一个电压等级为690V、试验容量为4.5MW的综合试验站，，，，，蕴含空载试验台、型式试验台和同步电机试验台三套独立的试验系统。。。。。。。。？？？？？？山惺匝楣β柿煊蛟0.6~3.6MW内的空载个性、堵转个性和短时升高电压试验、超速试验等试验型式试验台以及出厂试验。。。。。。。。

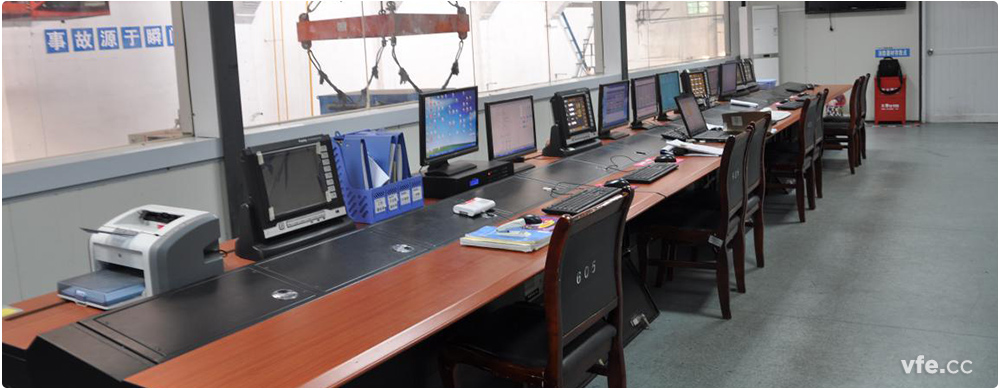

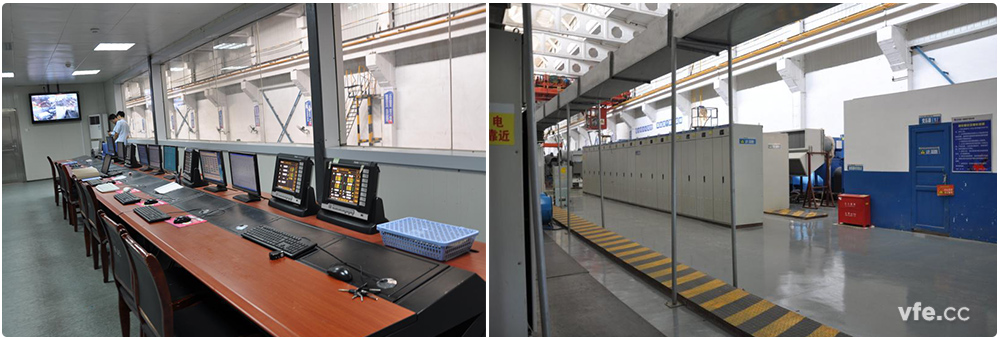

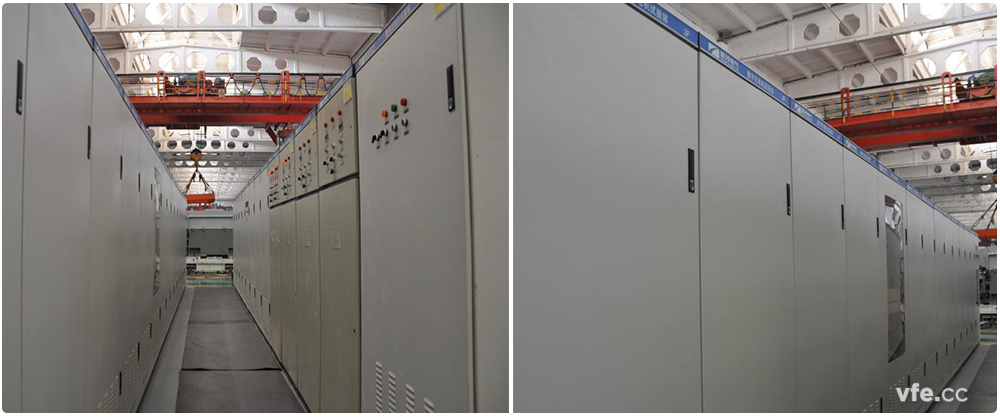

二国度风电产品质量监督检验中心风电试验室现场图片

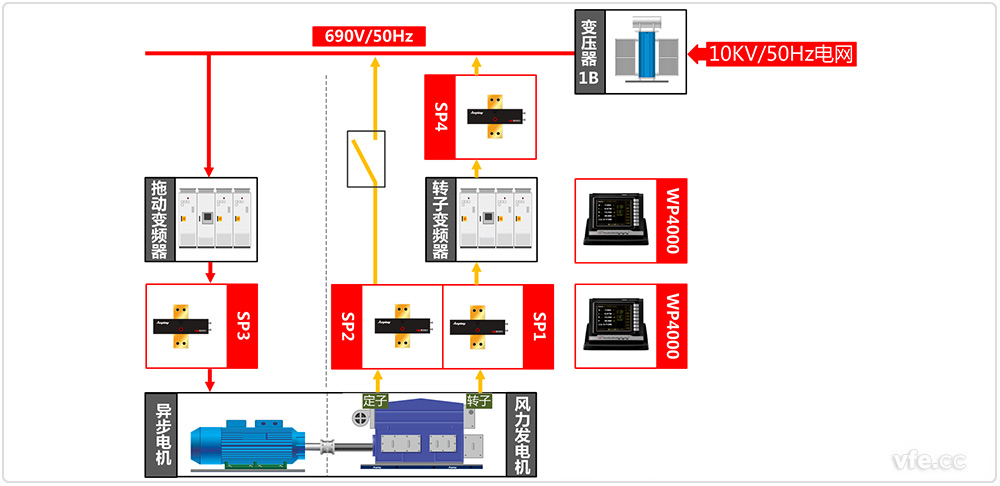

三风电试验室试验系统道理框图

风电试验室试验系统道理框图

　　本风电试验测试系统选取WP4000变频功率分析仪作为测试系统，，，，，实现了异步电机(拖动机)的输入丈量，，，，，双馈风力发电机定子、转子丈量以及转子变频器输出丈量。。。。。。。。发电机定子发出的电能直接回馈至电网，，，，，转子发出的电能经过变频器回馈至电网，，，，，实现电能的再利用，，，，，节约用电成本。。。。。。。。

四风电试验室配置表

测点	设备名称	型号	数量	备注
SP1	变频功率传感器	SP691152C	3	双馈电机转子丈量
SP2	变频功率传感器	SP691352C	2	工频选取二瓦计法
SP3	变频功率传感器	SP691202C	4	二瓦计法并联
SP4	变频功率传感器	SP691152C	3	转子变频器输出丈量
	变频功率分析仪	WP4000	2

---
