一某院校永磁风电试验台测试系统简介

　　本永磁风电试验台可以为额定电压690V，，，，，，，额定功率为3.6MW的永磁风力发电机提供型式试验平台，，，，，，，本试验台测试系统选取WP4000变频功率分析仪，，，，，，，可以为院校的对新能源的深刻钻研提供精确的丈量数据。。。。。。

二永磁风电试验台测试道理框图

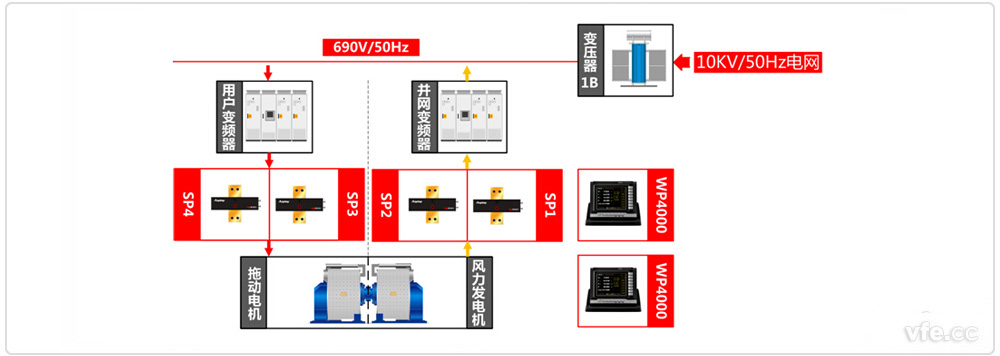

永磁风电试验台测试道理框图

　　本3.6MW永磁风电试验台选取互换回馈的方式，，，，，，，整个系统除了变频器等电气元件自身的能量损耗，，，，，，，其他电能能够实现回收利用，，，，，，，节俭整个试验系统电能。。。。。。SP1、SP2通过并联的方式丈量风力发电机发出的电能，，，，，，，SP3、SP4通过并联的方式丈量拖动机的输入能量，，，，，，， 通过光纤通讯实现整个系统的同步丈量。。。。。。

三永磁风电试验台测试设备配置表

测点	设备名称	型号	数量	备注
SP1~ SP2	变频功率传感器	SP691202C	6	并联使用
SP3~ SP4	变频功率传感器	SP691202C	6	并联使用
	变频功率分析仪	WP4000	2

---
