一湘电集团轨路交通互换牵引传动系统试验室简介

　　湘电集团有限公司是中国城市轨路交通协会副会长单元和中国城市轨路交通协会分会副主任单元，，，，，，，其轨路交通互换牵引传动系统试验室是国内第一家从事牵引传动系统试验的尝试室，，，，，，，能够对地铁、城市轨路交通的牵引电机、VVVF牵引变频器进行试验、VVVF牵引变频器与电机组成的电传动系统及辅助电源(SIV)进行试验。。。。。

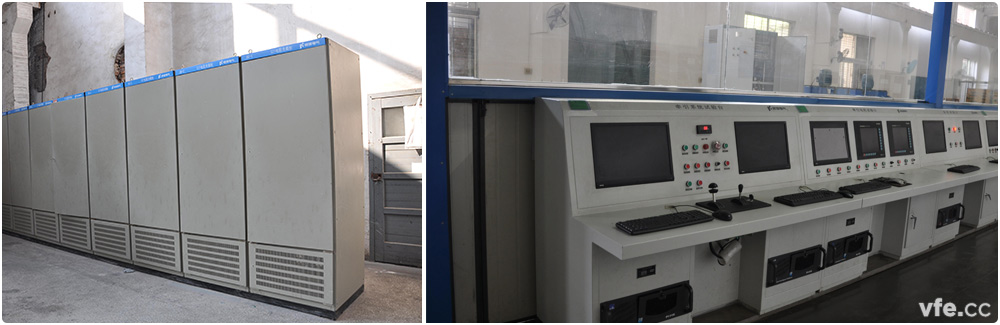

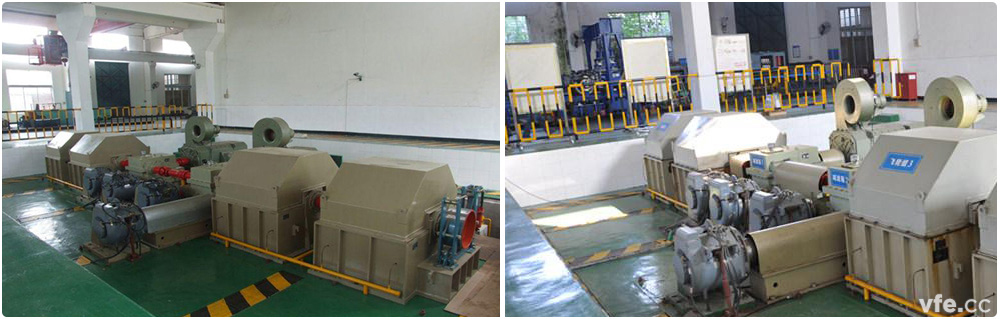

二湘电集团轨路交通互换牵引传动系统试验室现场图片

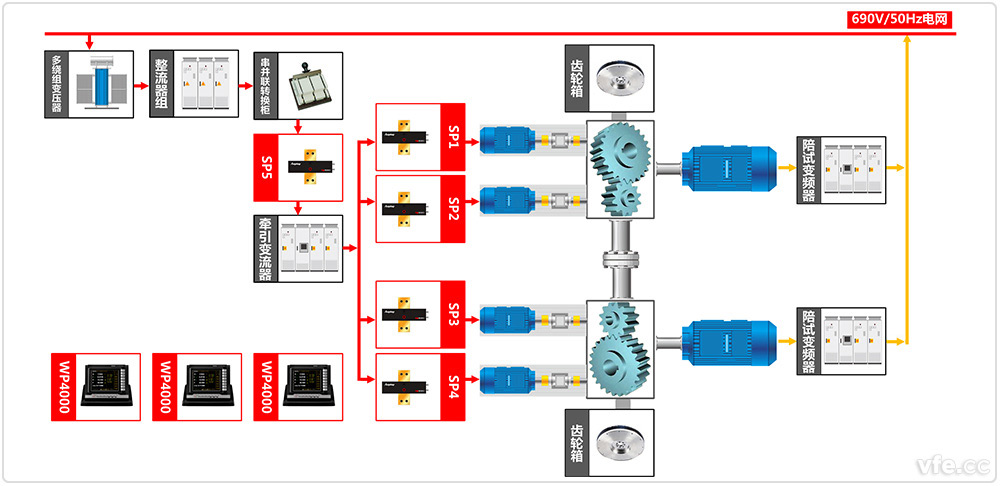

三轨路交通互换牵引传动系统试验室测试系统道理框图

轨路交通互换牵引传动系统试验室测试系统道理框图

　　湘电集团轨路交通互换牵引传动系统试验室试验系统输入电源满足DC1500V和DC750V两种电压等级，，，，，，，通过各组电源的串并联组合以及调压器调节，，，，，，，能够实现输出电压的无极变动或突加突减。。。。。通过选取电能回馈结构，，，，，，，陪试机作为发电机发电通过变频器回馈至电网，，，，，，，节约运行成本。。。。。

　　如系统道理图可知轨路交通互换牵引传动系统重要由WP4000变频功率分析仪、SP系列变频功率传感器、DMC300散布式测控系统、电机试验专用变频电源等组成。。。。。

四交通互换牵引传动系统试验室测试系统设备清单

测点	设备名称	型号	数量	备注
SP1～SP2	变频功率传感器	SP112301C	6
SP3～SP4	数字变送器	SP112301C	6
SP5	变频功率传感器	SP162202C	1
	变频功率分析仪	WP4000	3

---
