变频电压传感器（变送器）
- 浏览次数：11184次
- 颁布功夫：2014/2/26 17:22:45
- 作者：AnyWay中国
一变频电压传感器的界说
变频电压传感器是指将变频电压信号转换成方便二次设备使用的、遵循肯定尺度的、并蕴含一次变频电压全数有效信息的模拟信号或数字编码信号的装置。。。。。。某些场所下，，，，，，也称变频电压变送器。。。。。。
变频电压传感器属于变频电量变送器的一种。。。。。。变频电量变送器凭据丈量对象分歧，，，，，，可分为：变频电压变送器、变频电流变送器和变频功率变送器。。。。。。
二变频电压传感器分类利用
目前，，，，，，变频电压传感器的种类比力有限，，，，，，重要为霍尔电压传感器和AnyWay变频电压传感器，，，，，，AnyWay的变频功率传感器集成了变频电压传感器和变频电流传感器，，，，，，蕴含了变频电压传感器的所有职能。。。。。。
霍尔电压传感器输出为电压或电流模拟量信号，，，，，，通常带宽在15kHz以内，，，，，，精度通常低于0.2%。。。。。。宽泛的利用于工业节造领域。。。。。。
AnyWay变频电压传感器选取互换采样技术，，，，，，输出为数字量，，，，，，输出选取光纤传输，，，，，，典型带宽为100kHz，，，，，，最高精度可达0.05%，，，，，，通常用于电气产品检试验、能效计量等必要高精度丈量的场所。。。。。。
从结构和道理启程，，，，，，AnyWay变频电压传感器也可归为电子式电压互感器。。。。。。
三AnyWay变频电压传感器特点

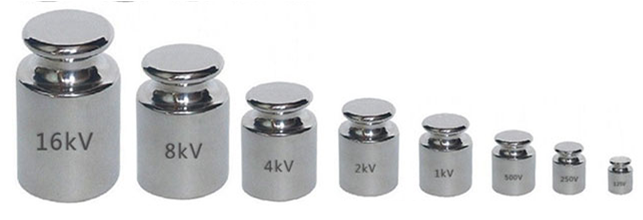

图2. 内置8个量程的AnyWay变频电压传感器对大幼信号都能正确丈量
1、选取独有的传感元件，，，，，，频带较宽，，，，，，在较宽频率领域内占有平展的频率响应曲线；；；；；；
2、最高测试电压可达20kV，，，，，，而目前霍尔电压传感器最高测试电压通常不超过6kV；；；；；；
3、数字量输出，，，，，，光纤传输，，，，，，电磁兼容性好；；；；；；
4、宽动态领域，，，，，，内置8个量程，，，，，，可在200倍动态领域内维持标称精度指标，，，，，，例如：A系列的AnyWay变频电压传感器可在0.75%～150%额定电压领域内保障0.05%的读数精度。。。。。。
5、每个AnyWay变频电压传感器均经过严格的角差溯源，，，，，，50Hz时的典型角差为0.02°，，，，，，400Hz的典型角差为0.2°，，，，，，共同低角差的变频电流传感器可在低功率因数下实现高精度功率丈量。。。。。。
四A系列AnyWay变频电压传感器技术指标
典型带宽：100kHz；；；；；；
比差：0.05%；；；；；；
角差：0.02°×f/50；；；；；；
隔离电压：2UN+1kV；；；；；；
线性度：10ppm。。。。。。
五AnyWay变频电压传感器重要利用领域
图3.AnyWay变频电压传感器利用于舰船电力推动系统试验
1、各类电气产品的谐波发射检测；；；；；；
2、逆变器、变流器、变频器、变频电机产品检试验及能效计量；；；；；；
3、电力变压器短路试验及空载试验；；；；；；
4、风力发电部件及整机试验；；；；；；
5、轨路交通电气传动系统试验；；；；；；
6、光伏发电及并网试验；；；；；；
7、舰船电力推动系统试验；；；；；；
8、电力驱动坦克装甲传动系统试验；；；；；；
9、开关电源、充电器、电源适配器等的待机功耗及能效测试；；；；；；
10、变频空调、变频冰箱、变频洗衣机等变频节能家电的产品检试验及能效测试；；；；；；
11、霍尔电压传感器、电子式电压互感器等变频电压传感器或变频电压变送器的校准或检定。。。。。。
