电流互感器简称CT，，，，，，，是凭据电磁感应道理构建的一种电量变送器，，，，，，，通常由关合的铁芯和绕组组成，，，，，，，串接在丈量仪表和；；；；；；；せ芈分惺褂谩。。。。常见的电流互感器蕴含通常原副边抽头电流互感器、穿心电流互感器、特殊型电流互感器、组合式电压电流互感器、直流电流互感器等，，，，，，，下面本文重要介绍这几种电流互感器的结构及道理。。。。。

一通常电流互感器结构道理

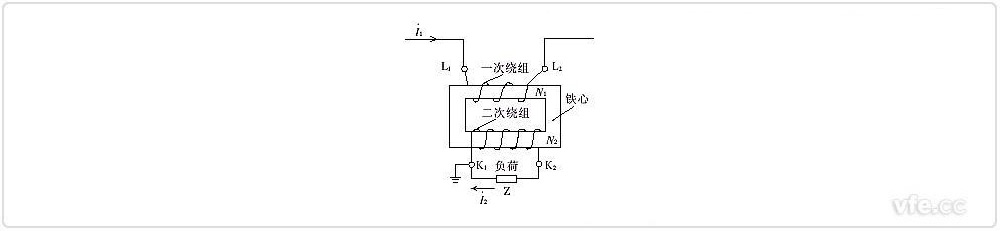

图示：通常电流互感器结构道理示意图

　　通常原副边抽头电流互感器的结构较为单一，，，，，，，通常由相互绝缘的一次绕组、二次绕组、铁芯以及构架、壳体、接线端子等组成。。。。。其工作道理类似于变压器，，，，，，，一次绕组的匝数(N1)较少，，，，，，，直接串接在线路中，，，，，，，一次线路电流(I1)通过一次绕组时，，，，，，，产生的交变磁通感应按比例减幼的二次电流(I2);二次绕组的匝数(N2)较多，，，，，，，与仪表、继电器、变送器等电流线圈的二次负荷串联形成关合回路(如上图通常电流互感器结构道理示意图所示)。。。。。

　　由于一次绕组与二次绕组有相称的安培匝数，，，，，，，I1N1=I2N2，，，，，，，电流互感器额定电流比：I1/I2=N2/N1。。。。。电流互感器现实运行中负荷阻抗很幼，，，，，，，二次绕组靠近于短路状态，，，，，，，相当于一个短路运行的变压器。。。。。

二穿心电流互感器结构道理

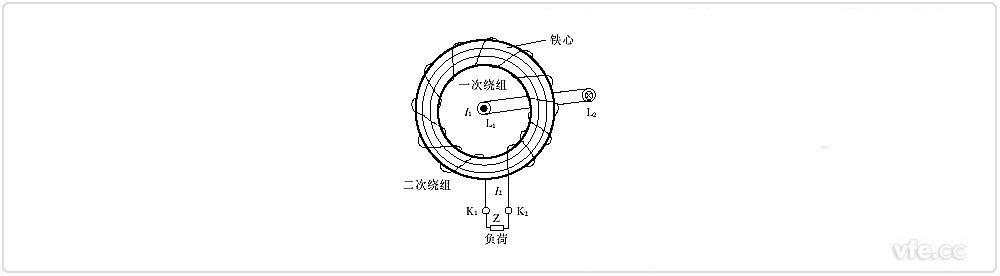

图示：穿心电流互感器结构道理示意图

　　如上图穿心式电流互感器结构道理图所示，，，，，，，穿心电流互感器自身结构不设一次绕组，，，，，，，载流导线由L1至L2穿过由硅冈飕擀卷造成的圆形(或其他状态)铁芯起一次绕组作用。。。。。二次绕组直接均匀地缠绕在圆形铁心上，，，，，，，与仪表、继电器、变送器等电流线圈的二次负荷串联形成关合回路。。。。。

　　由于穿心式电流互感器不设一次绕组，，，，，，，其变比凭据一次绕组穿过互感器铁心中的匝数确定，，，，，，，穿心匝数越多，，，，，，，变比越幼。。。；；；；；；；反之，，，，，，，穿心匝数越少，，，，，，，变比越大，，，，，，，额定电流比：I1/n。。。。。

　　式中：

　　I1—穿心时一次额定电流

　　n—穿心匝数

三特殊型电流互感器结构道理

01多抽头电流互感器

　　多抽头电流互感器一次绕组不变，，，，，，，在绕造二次绕组时，，，，，，，增长几个抽头，，，，，，，以获得多个分歧变比。。。。。它拥有一个铁芯和一个匝数固定的一次绕组，，，，，，，其二次绕组用绝缘铜线绕在套装于铁芯上的绝缘筒上，，，，，，，将分歧变比的二次绕组抽头引出，，，，，，，接在接线端子座上，，，，，，，每个抽头设置各自的接线端子，，，，，，，这样就形成了多个变比。。。。。

图示：多抽头电流互感器结构道理示意图

02多变比电流互感器

　　多变比电流互感器与多抽头电流互感器固然都是通过增长多组副边绕组以实现分歧的变比，，，，，，，但多变比电流互感器的二次绕组分为两个(或多个)匝数分歧、各自独立的绕组，，，，，，，满足了同逐一次电流情况下分歧变比、分歧正确度等级的必要。。。。。

图示：多变比电流互感器结构道理图

03绕组可调电流互感器

　　绕组可调电流互感器是一种一次绕组可调，，，，，，，二次多绕组的电流互感器。。。。。这种电流互感器的特点是变比量程多，，，，，，，并且能够肆意调换，，，，，，，多利用于高压电流互感器。。。。。

　　绕组可调电流互感器的一次绕组分为两段，，，，，，，别离穿过互感器的铁芯，，，，，，，二次绕组分为两个带抽头的、分歧正确度等级的独立绕组。。。。。一次绕组与装置在互感器表侧的衔接片衔接，，，，，，，通过调换衔接片的地位，，，，，，，使一次绕组形成串联或并联接线(如下图所示一次串联、并联结构道理示意图)，，，，，，，因而通过扭转一次绕组的匝数，，，，，，，能够获得分歧的变比。。。。。带抽头的二次绕组自身分为两个(或多个)分歧变比和分歧正确度等级的绕组，，，，，，，随着一次绕组衔接片地位的调换，，，，，，，一次绕组匝数相应扭转，，，，，，，其变比也随之扭转，，，，，，，这样就形成了大批程的变比。。。。。

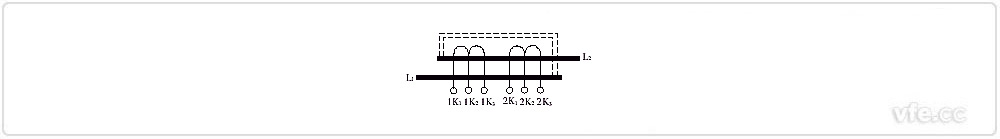

图示：绕组可调电流互感器结构道理图(一次串联方式)

图示：绕组可调电流互感器结构道理图(一次并联方式)

四组合式电流电压传感器

　　组合式电流电压传感器由电流互感器和电压互感器组合而成，，，，，，，多用作计量电能或用电设备继电；；；；；；；ぷ爸玫牡缭础。。。。

　　组合式电流电压互感器是将两台或三台电流互感器的一次、二次绕组及铁芯和电压互感器的一、二次绕组及铁芯，，，，，，，固定在钢体构架上，，，，，，，浸入装有变压器油的箱体内，，，，，，，其一、二次绕组出线均引出，，，，，，，接在箱体表的高、低压瓷瓶上，，，，，，，形成绝缘、封关的整体。。。。。一次侧与供电线路衔接，，，，，，，二次侧与计量装置或继电；；；；；；；ぷ爸孟谓印。。。。凭据分歧的必要，，，，，，，组合式电流电压互感器分为V/V接线和Y/Y接线两种，，，，，，，以计量三相负荷平衡或不平衡时的电能。。。。。

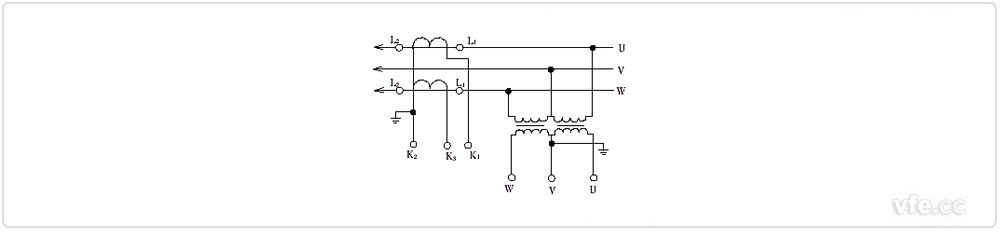

图示：两台电流互感器和电压互感器V/V接线

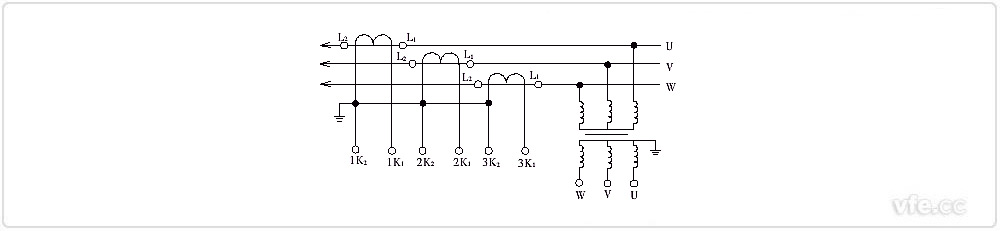

图示：三台电流互感器和电压互感器Y/Y接

五直流电流互感器结构道理

　　直流电流互感器是用于直流电流量值变换的互感器，，，，，，，它利用铁芯线圈中铁心受直流和互换电流共同磁化时的非线性和非对称性，，，，，，，通过整流电路，，，，，，，将通过线圈的直流大电流按匝数反比变换成直流幼电流。。。。。重要用于丈量直流大电流，，，，，，，也在整流系统中用作电流反馈、节造和；；；；；；；ぴ。。。。。

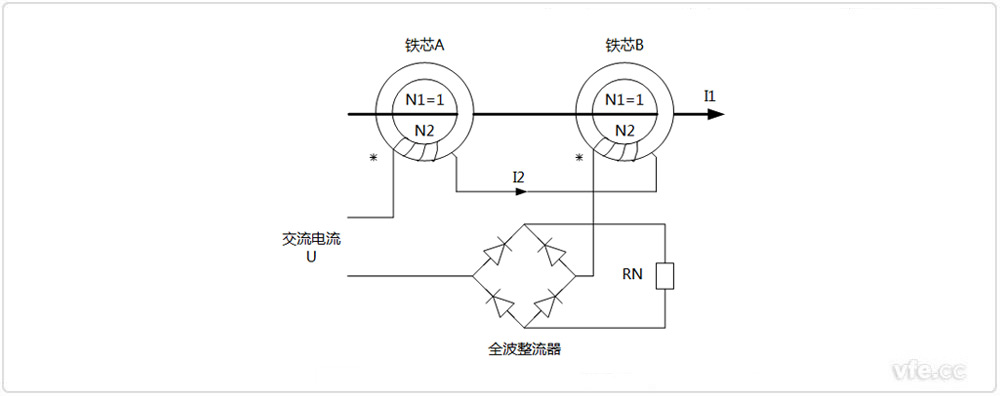

图示：直流电流互感器结构道理示意图

　　如上图所示，，，，，，，图中A与B是两个一样但各自独立的铁芯。。。。。直流大电流I1流过两个低级绕组(即图中的穿通导线,相当于低级N1=1匝)，，，，，，，两铁心上的次级绕组均为N2匝，，，，，，，以相反极性串接，，，，，，，由正弦波互换电源供电。。。。。随着电源电压极性交替变换，，，，，，，两铁芯将轮流处于深鼓和与非鼓和状态。。。。。在梦想前提下，，，，，，，电源电压U与负载电阻RN上电压之差，，，，，，，由非鼓和铁芯上的次级绕组承担，，，，，，，并有N1I1=N2I2或I1/I2=N2/N1(I2为次级电流)，，，，，，，即I2和I2与匝数有反比关系。。。。。I2经整流后，，，，，，，可用直流电流表读出，，，，，，，或利用负载电阻RN上的电压降推算出。。。。。

---
