一电量传感器比差

　　

图１ 互换丈量中一次电流与二次电流关系向量图

　　比差又称平行误差，，，，，，，，在互换测试中，，，，，，，，须做投影分化，，，，，，，，在图１中:

　　Ip为一次电流；；；；；；

　　Is为二次电流；；；；；；

　　Is1为二次电流Is在一次电流Ip上的投影；；；；；；

　　Ip1为Ip-Is1；；；；；；

　　比差为：

　　比差是电量传感器用于丈量电压、电流时的误差，，，，，，，，比差重要是由于电量传感器现实变迸纂额定变比不相称造成的。。。。。。

　　比差通常用百分数暗示，，，，，，，，在同相前提下，，，，，，，，：

　　电流传感器比差=（100（KnIs-Ip）/Ip）%；；；；；；Kn为额定变比，，，，，，，，Ip为一次电流，，，，，，，，Is为现实丈量前提下一次电流为Ip时的二次电流。。。。。。

　　电压传感器比差=（100（KnUs-Up）/Up）%；；；；；；Kn为额定变比，，，，，，，，Up为一次电压，，，，，，，，Us为现实丈量前提下一次电压为Up时的二次电压。。。。。。

二电量传感器角差　

　　角差又称正交误差，，，，，，，，在图１中，，，，，，，，角差为：

　　在现实情况中，，，，，，，，Ip≈KnIs，，，，，，，，角差蹬宗sinα，，，，，，，，当α≈0时，，，，，，，，sinα=α。。。。。。所以：

　　角差又可称为电量传感器一次电量与二次电量向量的相位差。。。。。。

　　角差用参考频率下的正弦电量衡量。。。。。。

　　梦想电量传感器角差为零，，，，，，，，或者与频率成正比关系。。。。。。

　　电量传感器丈量非正弦电量时，，，，，，，，角差直接决定其输出是否失真及失真的水平。。。。。。角差为零的电量传感器，，，，，，，，输出不失真。。。。。。角差不为零，，，，，，，，但与频率成正比关系的电量传感器，，，，，，，，输出不失真但有固定延时。。。。。。

　　角差习惯用度（°）或分（′）暗示，，，，，，，，但是，，，，，，，，与比差一路用于判断电量传感器误差时，，，，，，，，用厘弧度（rcad）暗示。。。。。。

三电量传感器复合误差

　　电量传感器复合误差蹬宗额定一次电量（电压或电流）与额定二次电量乘以变比后数值的差值的在一个信号周期内的方均根值。。。。。。

　　电量传感器的正确度试验中，，，，，，，，选取微差法丈量时，，，，，，，，尺度传感器与被检传感器的输出电压或电流的差值的有效值就是电量传感器的复合误差。。。。。。

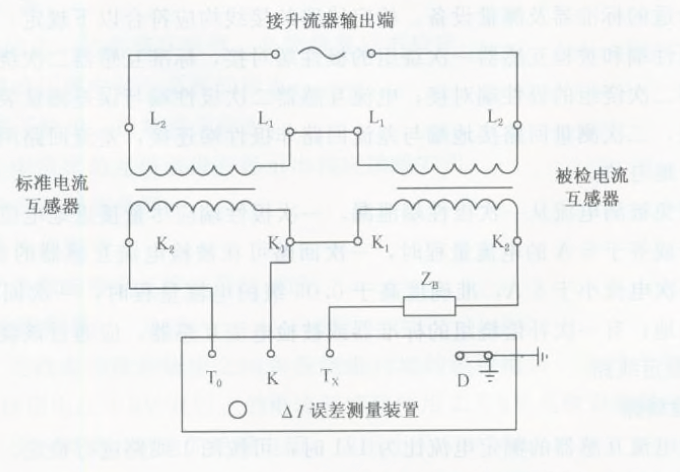

　　图1为电流互感器的角差、比差及复合误差的微差法检定线路图，，，，，，，，同样合用于其它电流传感器，，，，，，，，关键在于能否获得与被检电流传感器一样变比的尺度电流传感器。。。。。。

图２ 电流传感器的角差、比差及复合误差的微差法检定线路图

　　电量传感器复合误差由电量传感器比差和电量传感器角差引起，，，，，，，，在数值上蹬宗比差和角差的方和根。。。。。。当复合误差和比差用幼数暗示时，，，，，，，，角差用弧度（rad）暗示；；；；；；当复合误差和比差用百分数暗示时，，，，，，，，角差用厘弧度（rcad）暗示。。。。。。

四电量传感器角差的沉要性

　　电量传感器用于丈量独立的电压、电流时，，，，，，，，通常只关注其比差，，，，，，，，而不关注角差，，，，，，，，因而，，，，，，，，常见的霍尔电压传感器及霍尔电流传感器等均不标称角差指标。。。。。。

　　电量传感器用于丈量功率时，，，，，，，，角差是影响功率丈量正确度的沉要指标，，，，，，，，因而，，，，，，，，用于电能计量或功率丈量的电压、电流互感器都有明确的角差指标。。。。。。“JJG_313-2010 丈量用电流互感器检定规程”划定，，，，，，，，额定频率和额定电流下，，，，，，，，0.2级电流互感器的比差限值为0.2%，，，，，，，，角差限值为10′。。。。。。

　　正弦电路中：

　　P=UIcosφ    （1）

　　即有功功率的丈量误差由电压丈量比差△U/U、电流丈量比差△I/I、电压电流的角差之和△φ共同决定。。。。。。

　　对式（1）的的左右两侧同时求偏导，，，，，，，，可得：

　　△P/P=△U/U+△I/I+tanφ△φ

　　比差对功率丈量的误差传递系数为1，，，，，，，，而角差对功率丈量的误差传递系数是一个变量（tanφ），，，，，，，，φ趋于±90°时，，，，，，，，功率因数趋于零，，，，，，，，tanφ趋于无限大。。。。。。

　　可见，，，，，，，，在低功率因数下，，，，，，，，传感器角差是影响功率丈量正确度的决定性因数。。。。。。



---
