测试定位系统地面模拟检测平台由东升国际官网研发，，，，，是用于中低速磁浮列车测试定位系统的离线测试与故障诊断的专用设备。。。。。

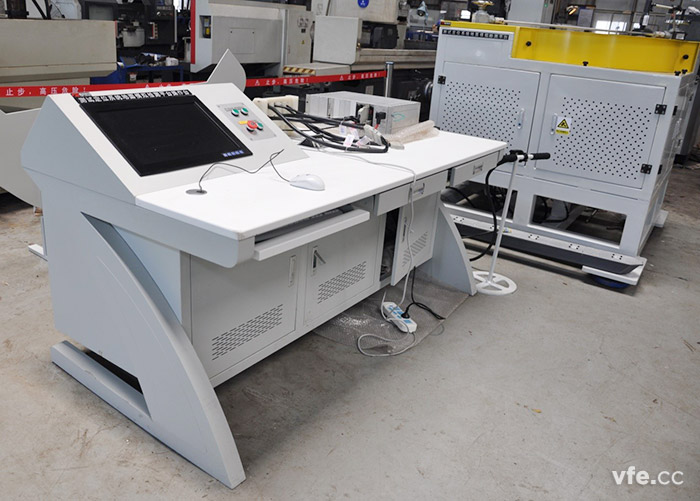

测试定位系统地面模拟检测平台实物图

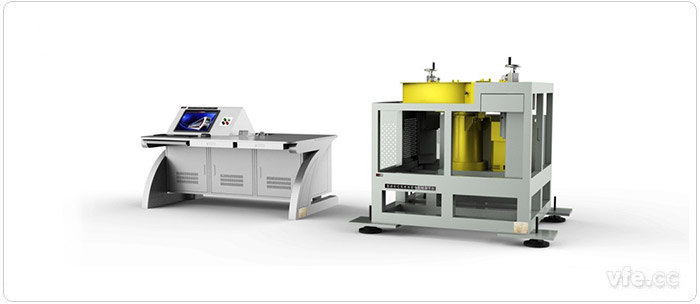

测试定位系统地面模拟检测平台成效图

一测试定位系统地面模拟检测平台系统组成

　　测试装置地面模拟检测平台重要由转台、电气节造柜、诊断台、上位机组成。。。。。？？？？？衫米ǘ圆馐源衅鞯亩芙胁馐;利用诊断台主机对测速传感器和测速主机的输入、输出机能指标进行测试，，，，，测试了局自动输入上位机，，，，，由上位机内置测试了局分析软件自动对所测试的传感器、测速机箱进行可用性评价，，，，，并天生对应的产品机能测试汇报。。。。。

　　测试定位系统地面模拟检测平台整体布局如下图所示。。。。。

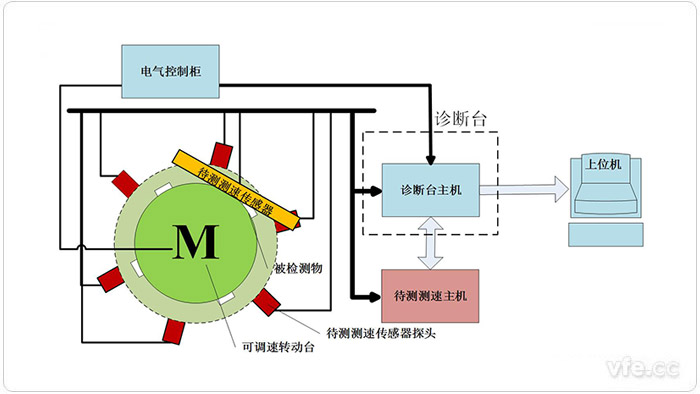

测试装置地面模拟检测平台示意图

二测试定位系统地面模拟检测平台技术参数

01测试定位传感器探头测试重要技术参数

序号	名称	参数	注明
1	动态频率响应领域	1～200Hz，，，，， 精度为±1Hz
2	占空比的精度	±0.5%	正偏离，，，，，丈量精度高于技术规格书所提的 ±1.5%
3	相位差的精度	±1.5%
4	输出信号的高电平值的精度	±0.5%
5	输出脉冲总数的精度	±1 个脉冲

02测试定位机箱测试技术参数

序号	名称	参数	注明
1	速度显示精度	±0.5%	正偏离，，，，，丈量精度高于技术规格书所提的±1.5%
2	输出速度脉冲驱动能力	0～500mA
3	两路输出速度脉冲相位差的精度	90±5?
4	输出速度脉冲高电平值的精度	110±1V
5	输出电压（给测试定位传感器）的精度	24±0.5V
6	输出CAN BUS机能测试	误码率幼于0.1%

---
