一磁浮车辆整车间隙检测系统介绍

　　本磁浮整车间隙检测系统由东升国际官网电气研发，，，，，，，整车间隙检测系统可能实现单节磁浮车辆在落车和悬浮时五个转向架的10台电机和10台电磁铁的气隙检测。。。。。。

磁浮车辆转向架实物图率

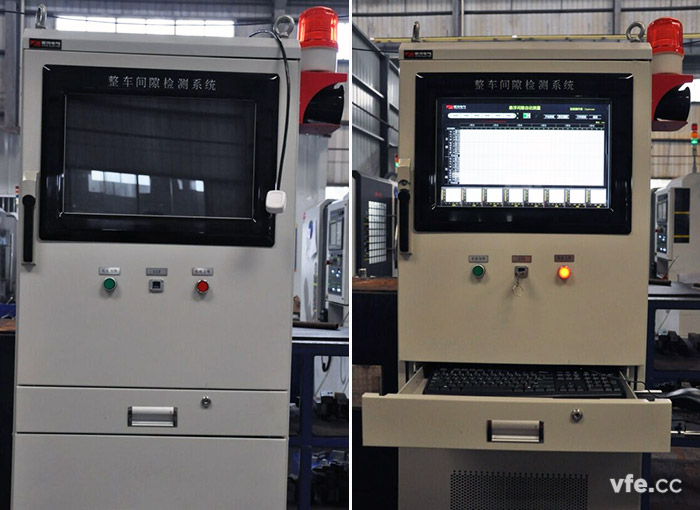

磁浮整车间隙检测系统实物图

二磁浮整车间隙检测系统组成

　　磁浮整车间隙检测系统由传感器装置轨段、传感器丈量系统、丈量节造系统组成。。。。。。

　　传感器装置轨段由传感器装置轨与轨枕组成；；；；；；；；传感器丈量系统装置在传感器装置轨内部，，，，，，，由激光位移传感器及传感器接线盒组成；；；；；；；；丈量节造系统由数据采集系统、测控推算机、集成操作机柜等组成，，，，，，，能够用于节造传感器丈量系统、数据采集显示、汇报天生，，，，，，，拥有实季节造、采集、纪录、监控、数据治理等职能。。。。。。丈量节造系统由硬件平台和测控软件组成。。。。。。

　　传感器丈量系统与丈量节造系统通过接线盒由线缆衔接。。。。。。

　　整车间隙检测系统整体布局如下图所示：

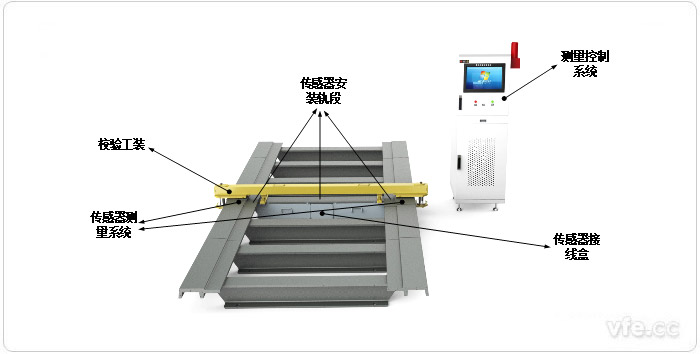

整车间隙检测系统整体布局

三整车间隙检测系统参数

序号	名称	参数
1	设备总功率	<5kW
2	温度领域	0℃～+40℃
3	测控柜表廓尺寸	610X800X1800mm
4	测控柜沉量	100kg
5	电机悬浮气隙	丈量领域10~16mm,丈量精度≤0.3mm
6	电机落车气隙	丈量领域1~9mm,丈量精度≤0.3mm
7	电磁铁悬浮气隙	丈量领域5~11mm,丈量精度≤0.3mm
8	电磁铁落车气隙	丈量领域10~20mm,丈量精度≤0.3mm

---
