PWM的一种典型利用就是直流斩波电路，，，，，，，所以PWM的道理同样适合于直流斩波电路，，，，，，，这里通过PWM的实现过程来论证直流斩波电路的道理。。。。。。。。

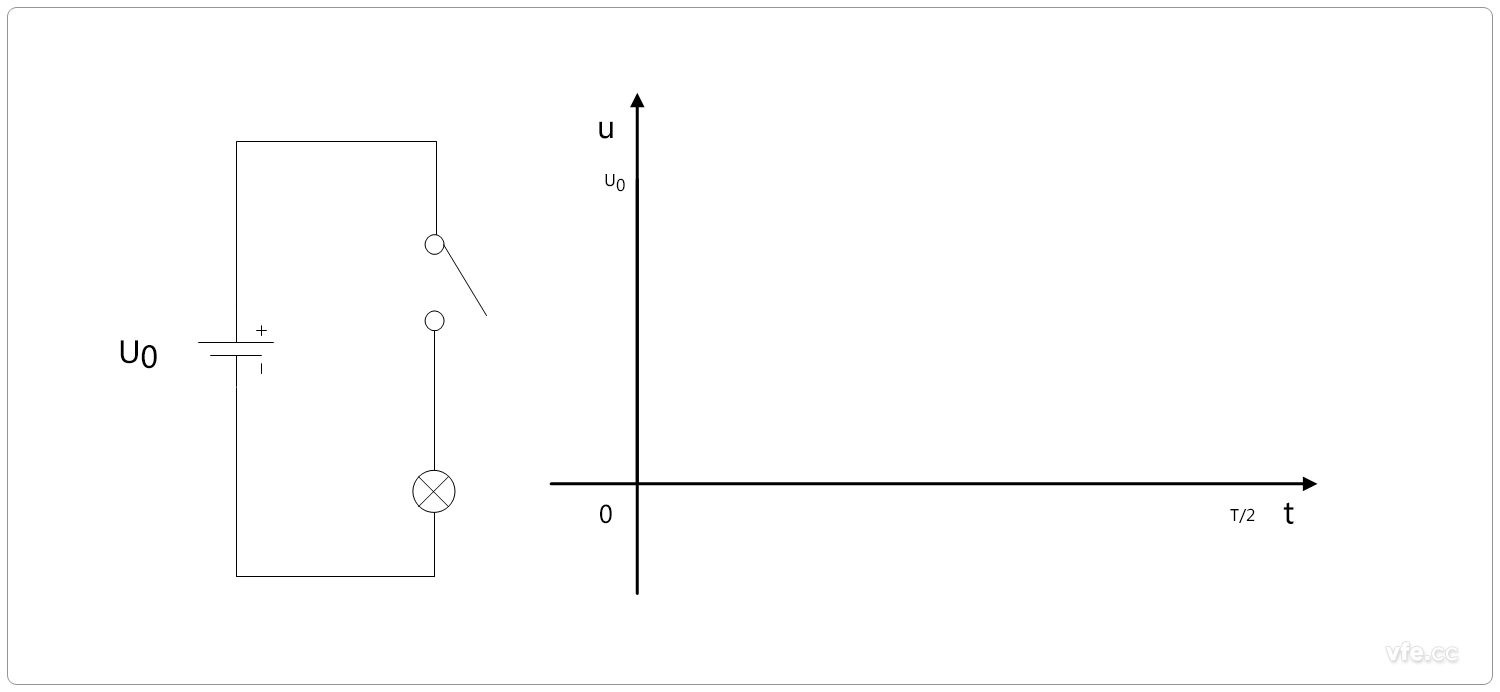

最单一的PWM波形实现过程

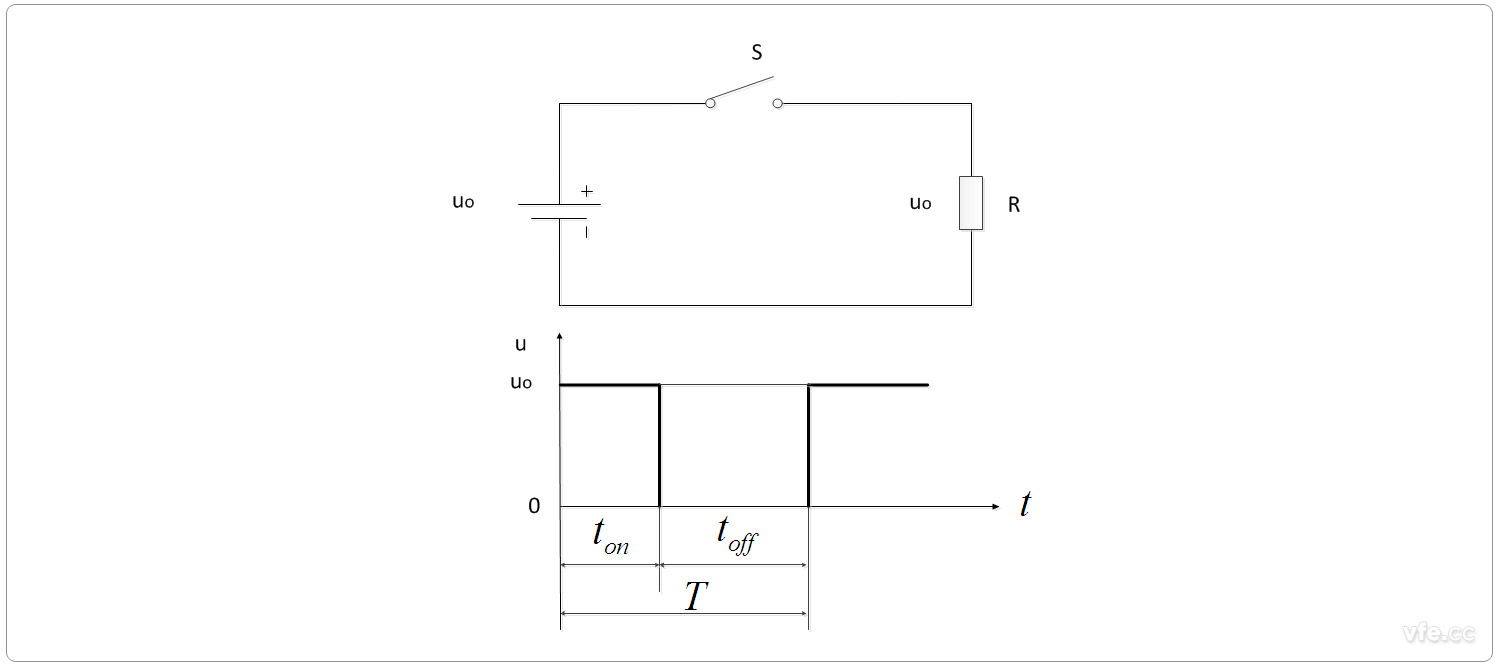

最单一向流斩波电路图及输出电压波形

　　S是可控开关，，，，，，，R为纯电阻负载。。。。。。。。当S关应时，，，，，，，输出电压U=Uo；；；；；；；当S关断时，，，，，，，输出电压U=0，，，，，，，输出波形如上图所示。。。。。。。。如果开关S通断的周期T不变，，，，，，，导通功夫为ton，，，，，，，关断功夫为toff，，，，，，，则输出电压的均匀值U可暗示为

　　其中a就是占空比：

　　通过扭转a的值就能够扭转输出电压均匀值的大幼。。。。。。。，，，，，，实现电压变换的职能。。。。。。。。

　　从直流斩波电路的道理我们能够知路，，，，，，，调节占空比a的值就能够调节输出电压均匀值的大幼。。。。。。。，，，，，，所以直流斩波电路的节造方式有三种。。。。。。。。

　　1、脉宽调造节造方式：也就是我们普遍利用的PWM方式，，，，，，，即维持T不变，，，，，，，扭转ton。。。。。。。。在这种节造方式中，，，，，，，输出电压波形的周期或频率是不变的，，，，，，，因而输出谐波的频率也是不变的，，，，，，，这使得滤波器的设计变得较为容易，，，，，，，并得到普遍利用。。。。。。。。

　　2、脉冲频率调造节造方式：即维持ton不变，，，，，，，扭转T。。。。。。。。在这种节造方式中，，，，，，，由于输出电压波形的周期或频率是变动的，，，，，，，因而输出谐波的频率也是变动的，，，，，，，这使得滤波器的设计比力难题，，，，，，，输出波形谐波滋扰严沉，，，，，，，通常很少选取。。。。。。。。

　　3、调频调宽混合节造方式：这种节造方式不只有扭转ton和也要扭转T，，，，，，，其特点是：能够使大大提高输出的领域，，，，，，，但由于频率是变动的，，，，，，，也存在着设计滤波器较难的问题。。。。。。。。

　　凭据输入输出电压大幼、极性，，，，，，，斩波电路可分为降压斩波电路、升压斩波电路、起落压斩波电路、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路等，，，，，，，关于这几种直流斩波电路的具体介绍请参考：几种斩波电路的工作道理。。。。。。。。

01直流斩波电路的调压职能

　　直流斩波电路通过周期性地急剧开明、关断，，，，，，，把输入电压斩成一系列的方便调节的脉冲电压，，，，，，，扭转脉冲列的脉冲宽度或频率能够调节输出电压的均匀值，，，，，，，因而直流斩波器的根基作用是进行直流电压的变换，，，，，，，即调压作用。。。。。。。。

　　利用直流斩波电路的调压职能，，，，，，，直流斩波电路宽泛利用于直流供电电源。。。。。。。。在各类利用场所中，，，，，，，分歧用电设备所必要的直流供电电压的等级分歧，，，，，，，选取直流斩波电路能够将单一的、不不变的直流输入电压变换成负载所必要的不变的、分歧电压等级的直流供电电压。。。。。。。。由于直流斩波器工作在开关状态，，，，，，，因而这种类型的直流供电电源也称为开关电源。。。。。。。。？？？？氐缭丛谕扑慊⑼ㄑ兜雀鞲隽煊蛞驳玫搅丝矸旱睦谩。。。。。。。

02直流斩波电路的调阻职能

　　将直流斩波电路和一个固定电阻相并联，，，，，，，通过直流斩波电路的斩波作用，，，，，，，能够调节并联等效电阻的阻值，，，，，，，这一过程称为调阻。。。。。。。。

03直流斩波电路的调磁职能

　　将直流斩波器串联在电机的励磁回路中，，，，，，，通过斩波作用调节励磁电流，，，，，，，从而调节电机的磁场大幼。。。。。。。，，，，，，这一过程称为调磁。。。。。。。。

　　直流电机的转速取决于电枢电压及磁场的大幼。。。。。。。，，，，，，通过直流斩波器的调压作用，，，，，，，能够调节电机的电枢电压，，，，，，，达到调速的主张。。。。。。。。同样通过直流斩波器的调磁作用，，，，，，，能够调节电机的磁场及励磁电流，，，，，，，也能够达到调速的主张。。。。。。。。直流电机调速在地铁、城市无轨电车、电动汽车等运输车辆上得到了宽泛的利用。。。。。。。。

04直流斩波电路的直流电压隔离职能

　　直流斩波电路的工作方式是把输入直流电压斩波成为高频脉冲电压，，，，，，，将此脉冲电压通过高频变压器隔离后再进行滤波，，，，，，，能够得到与输入电压相互隔离的直流输出电压，，，，，，，从而使直流斩波器利用在输入、输出之间必要隔离的直流电压场所钟祝。。。。。。。
