SPWM全称Sinusoidal Pulse Width Modulation，，，，，，，意为正弦脉冲宽度调造，，，，，，，简称正弦脉宽调造，，，，，，，SPWM着眼于产生三相对称的正弦电压源。。。。 。 。 。梦想的SPWM变频器，，，，，，，不论相电压还是线电压，，，，，，，均不蕴含低次谐波。。。。 。 。 。其最低次的谐波产生在一倍开关频率左近。。。。 。 。 。
SVPWM呈此刻SPWM之后，，，，，，，是针对电机负载对SPWM的做出改进后的技术。。。。 。 。 。
SVPWM全称Space Vector Pulse Width Modulation，，，，，，，意为空间矢量脉冲宽度调造，，，，，，，简称空间矢量脉宽调造。。。。 。 。 。矢量节造和直接转矩节造变频器均基于SVPWM技术。。。。 。 。 。
SVPWM的空间矢量是指通过电压矢量产生的磁场矢量，，，，，，，磁场矢量是空间旋转的矢量，，，，，，，SVPWM将电压矢量通过脉宽调造，，，，，，，旨在产生空间旋转的磁场矢量。。。。 。 。 。SVPWM从三相输出电压的整体成效启程，，，，，，，着眼于若何使电机获得梦想圆形旋转磁场。。。。 。 。 。其相电压往往不是正弦波，，，，，，，但其线电压是正弦波，，，，，，，而其绕组电流的谐波成分较PWM幼，，，，，，，旋转磁场更逼近圆形，，，，，，，使得电机转矩脉动降低。。。。 。 。 。

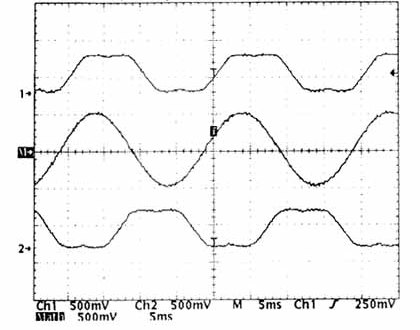

图1、SVPWM相电压波形为马鞍形，，，，，，，线电压波形为正弦波
基于SVPWM思想，，，，，，，能够衍生出无数种调造技术，，，，，，，对于梦想三相电机，，，，，，，SVPWM的无数种调造方式中，，，，，，，有一种的成效与SPWM成效齐全一样。。。。 。 。 。然而，，，，，，，现实的SVPWM，，，，，，，在不影响节造成效的前提下，，，，，，，直流母线电压利用率有显著提升。。。。 。 。 。受SVPWM的启迪，，，，，，，某些SPWM变频器通过相电压注入三次谐波，，，，，，，也能达到类似的成效，，，，，，，当然，，，，，，，严格讲，，，，，，，这已经不是严格意思上的SPWM了。。。。 。 。 。
此表，，，，，，，SVPWM开关作为次数削减，，，，，，，降低了开关损耗，，，，，，，有利于提升变频器效能。。。。 。 。 。
SPWM和SVPWM的谐波均集中在开关频率整数倍左近。。。。 。 。 。SPWM电压低次谐波含量少；；；；；；；SVPWM电流低次谐波含量少。。。。 。 。 。

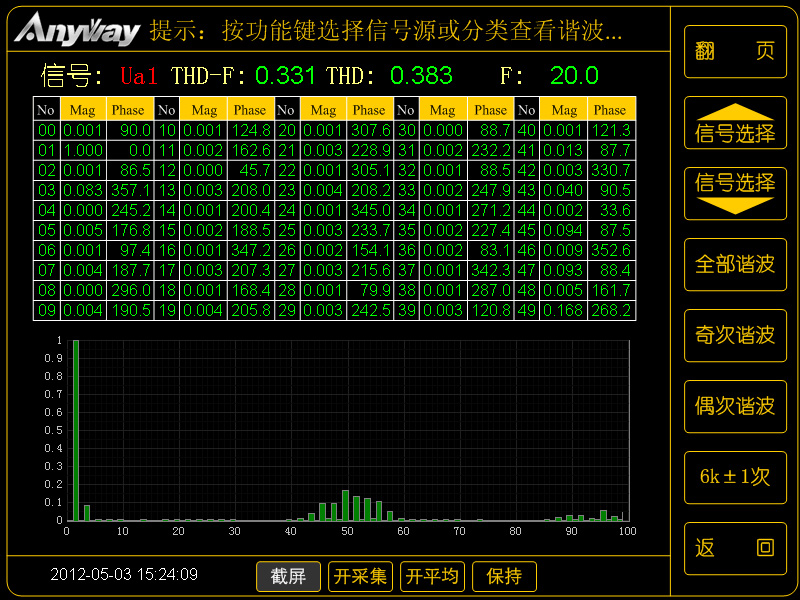

图2、注入三次谐波的SPWM相电压频谱
