绝缘电阻

浏览次数：70888次
颁布功夫：2016/2/27 23:09:59
作者：ly_yinhe

界说

DL/T 596-2005 电力设备预防性试验规程界说：绝缘电阻是指在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。。。。。。

摘录自：DL/T 596-2005 电力设备预防性试验规程 3.4 绝缘电阻

1

绝缘电阻简介

　　绝缘电阻是对电气设备的安全性的一个衡量指标，，，，，，，，它是用来调查电气设备绝缘机能的。。。。。。是在划定的温度，，，，，，，，湿度，，，，，，，，压力前提下，，，，，，，，对绝缘部门施加划定的电压，，，，，，，，从而丈量出来的电阻值。。。。。。这个电阻值的凹凸，，，，，，，，直接关系着设备自身的安全性，，，，，，，，或者设备使用者的安全性。。。。。。

绝缘电阻是绝缘物在划定前提下的直流电阻：加直流电压于电介质，，，，，，，，经过一按功夫极化过程实现后，，，，，，，，流过电介质的泄漏电流对应的电阻称绝缘电阻。。。。。。绝缘电阻是电气设备和电气线路最根基的绝缘指标。。。。。。

　　除了超导体的电阻为0表，，，，，，，，任何导体都有肯定的电阻；；；；；；在电场作用下，，，，，，，，绝缘资料也几多存在肯定的漏电流。。。。。。绝缘电阻不是一个固定的电阻值。。。。。。电介质在肯定的电场下拥有肯定的绝缘电阻。。。。。。随着电场的变动，，，，，，，，绝缘电阻值也会随之变动。。。。。。

2

绝缘电阻测试意思

　　电气设备停用、备用或存放，，，，，，，，都有受潮、积灰的景象，，，，，，，，影响电气设备的绝缘；；；；；；持久使用的电气设备，，，，，，，，绝缘也有可能老化，，，，，，，，端线松弛。。。。。。通过丈量电气设备绝缘电阻值的大幼常能活络地反映绝缘情况，，，，，，，，能有效地发现设备部门或整体受潮和脏污，，，，，，，，以及绝缘击穿和严沉过热老化等缺点。。。。。。通过绝缘电阻的丈量就能发现这些问题，，，，，，，，相识问题实时采取措施，，，，，，，，不影响电气设备的安全运行或切换使用。。。。。。

3

绝缘电阻测试

　　丈量电气设备的绝缘电阻，，，，，，，，是查抄电气设备绝缘状态最轻便和最根基的步骤。。。。。。在现场普遍使用绝缘电阻表（兆欧表）丈量绝缘电阻。。。。。。

　　绝缘电阻表（兆欧表）按电源型式通？？？？？？煞治⒌缁秃驼鞯缭葱土酱罄唷。。。。。

　　1、发电机型通常为手摇。。。。。ɑ虻缍┲绷鞣⒌缁蚧セ环⒌缁堆拐魇涑鲋绷鞯缪棺魑缭吹幕汀。。。。。

　　2、整流电源型由低压50Hz互换电经整流稳压（或直接选取电池电源）经晶体管振荡器升压和倍压整流后输出直流电压作为电源的机型。。。。。。

　　绝缘电阻表的输出电压通常有250V、500V、1000V、2500V和5000V等多种，，，，，，，，也有可陆续扭转输出电压的。。。。。。

　　若是试验规程没有特殊划定，，，，，，，，各类电压等级的电气设备在测试绝缘电阻时通常按下列要求选用绝缘电阻表的电压等级和绝缘电阻量程：

　　a、100V以下电气设备选用250V、量程50MΩ及以上的绝缘电阻表；；；；；；

　　b、100V以上至500V电气设备选用500V、量程100MΩ及以上的绝缘电阻表；；；；；；

　　c、500V以上至3KV电气设备选用1000V、量程2000MΩ及以上的绝缘电阻表；；；；；；

　　d、3KV以上至10KV电气设备选用2500V、量程10000MΩ及以上的绝缘电阻表；；；；；；

　　e、10KV及以上的电气设备选用2500V或5000V、量程10000MΩ及以上的绝缘电阻表。。。。。。

4

绝缘电阻变动成分

温度的影响

　　温度对绝缘电阻的影响很大，，，，，，，，通常绝缘电阻时随温度上升而减幼的。。。。。。原因在于当温度升高时，，，，，，，，绝缘介质中的极化加剧，，，，，，，，电导增长，，，，，，，，以至绝缘电阻值降低，，，，，，，，并与温度变动的水平、与绝缘材质的性质和结构有关。。。。。。因而，，，，，，，，丈量绝缘电阻时必须纪录温度，，，，，，，，以便将其换算到统一温度，，，，，，，，进行比力。。。。。。

丈量绝缘电阻时，，，，，，，，试品温度宜在10~40℃之间。。。。。。

　　绝缘电阻随着温度升高而降低，，，，，，，，但目前还没有一个通用的固定换算公式。。。。。。若是相应的规程中对被试品没有提供具体的绝缘电阻温度换算系数，，，，，，，，则最好以实测决定：例如正常状态下，，，，，，，，当设备自运行中停下来，，，，，，，，在自行冷却过程中，，，，，，，，可在分歧温度下丈量绝缘电阻，，，，，，，，从而求出其温度换算系数。。。。。。

湿度的影响

　　由于某些绝缘资料有毛细管作用，，，，，，，，当空气中的相对湿度较大时，，，，，，，，会吸收较多的水分，，，，，，，，增长了电导，，，，，，，，使绝缘电阻值降低。。。。。。通常应在空气相对湿度不高于80%前提下进行试验。。。。。。

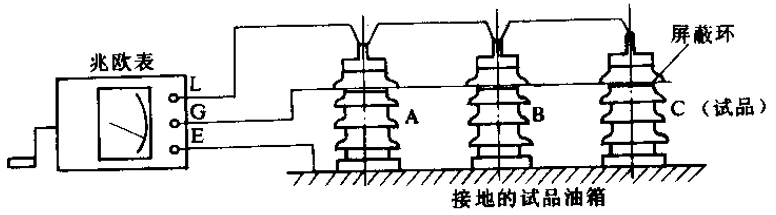

丈量绝缘电阻时屏蔽环地位

丈量绝缘电阻时屏蔽环地位

　　在相对湿度大于80%的湿润气象丈量时，，，，，，，，此时，，，，，，，，应如上图所示在引出线瓷套上装设屏蔽环（用细铜丝或细熔丝紧扎1—2圈）接到绝缘电阻表屏蔽端子。。。。。。屏蔽环应接在靠近绝缘电阻表高压端所接的瓷套端子，，，，，，，，远离接地部门，，，，，，，，以免造成绝缘电阻表过载，，，，，，，，使端电压急剧降低，，，，，，，，影响丈量了局。。。。。。

湿度对表表泄漏电流的影响很大。。。。。。绝缘表表吸附潮气，，，，，，，，瓷套表表形成水膜，，，，，，，，常使绝缘电阻显著降低。。。。。。

放电功夫的影响

　　若试品在上一次试验后，，，，，，，，接地放电功夫t不充分，，，，，，，，绝缘内积累的电荷没有放净，，，，，，，，仍积滞有肯定的残存电荷，，，，，，，，会直接影响绝缘电阻、吸收比和极化指数值。。。。。。

　　每测完一次绝缘电阻后，，，，，，，，应将被试品充分放电，，，，，，，，放电功夫应大于充电功夫，，，，，，，，以利将渣滓电荷放尽。。。。。。不然，，，，，，，，在沉复丈量时，，，，，，，，由于渣滓电荷的影响，，，，，，，，其充电流和吸收电流将比第一次丈量时幼，，，，，，，，因而造成吸收比减幼，，，，，，，，绝缘电阻值增大的虚伪景象。。。。。。

感应电压的影响

　　丈量高压架空线路绝缘电阻，，，，，，，，若该线路与另一带电线路有一段平行，，，，，，，，则不能进行丈量，，，，，，，，预防静电感应电压危及人身安全，，，，，，，，同时以免有显著的工频感应电流流过兆欧表使丈量无法进行

选用兆欧表型号的影响

　　丈量统一试品应选用统一型号的兆欧表。。。。。。

　　。。。。。ㄗⅲ┚档缱璞砥帘味恕癎”端作用：

　　在丈量绝缘电阻时，，，，，，，，但愿测得的数值蹬宗或靠近绝缘体内部绝缘电阻的现实值。。。。。。但是由于被测物表表总是存在着肯定的泄漏电流，，，，，，，，并且这一电流的大幼直接影响丈量了局。。。。。。为判断是内部绝缘自身不好，，，，，，，，还是表表漏电的影响，，，，，，，，就必要把表表和内部绝缘电阻分隔。。。。。。其步骤是用一金属遮护环包在绝缘体表表，，，，，，，，并经导线引到兆欧表的屏蔽端，，，，，，，，使表表泄漏电流不流过丈量线圈，，，，，，，，从而解除了泄漏电流的影响，，，，，，，，使所测得的绝缘电阻真正是介质自身的体积电阻。。。。。。
