磁阻式旋转变压器是一种利用气隙磁阻变动而输出信号变动的旋转变压器，，，，，，是凭据电磁感应道理，，，，，，利用气隙变动和磁阻变动，，，，，，而使输出绕组的感生电压随机械转角作相应正弦或余弦变动的角度传感元件。。。。。。

一磁阻式旋转变压器简介

　　磁阻式旋转变压器是一种新型结构高精度角地位传感器，，，，，，拥有结构单一、工作靠得住及适应高速运行等特点。。。。。。

　　磁阻式旋转变压器与传统线绕式旋变道理的区别较大。。。。。。传统线绕式旋变的气隙均匀，，，，，，通过转子信号绕组与定子激磁绕组之间的相对地位变动来推算转子转角地位变动。。。。。。而磁阻式旋变的信号绕组和激磁绕组均固定在旋变的定子上，，，，，，仅通过转子凸极效应产生拥有正弦轨迹的气隙磁导变动，，，，，，在信号绕组感应出正、余弦信号。。。。。。

二磁阻式旋转变压器道理

01磁阻式旋转变压器结构

　　磁阻式旋变的结构与传统的绕组式旋变分歧之处在于：其励磁绕组和输出绕组均安设在定子铁芯的槽中，，，，，，转子仅由带齿的选片叠造而成，，，，，，不放任何绕组，，，，，，实现无接触运行。。。。。。定子冲片内圆冲造有若干大齿(也称为极靴)，，，，，，每个大齿上又冲造若干等分幼齿，，，，，，绕组安放在大齿槽中。。。。。。转子表圆表表冲造有若干等分幼齿，，，，，，其数与极对数相称。。。。。。输出和输入绕组均为集中绕造，，，，，，其正余弦绕组的匝数按正弦法规变动。。。。。。

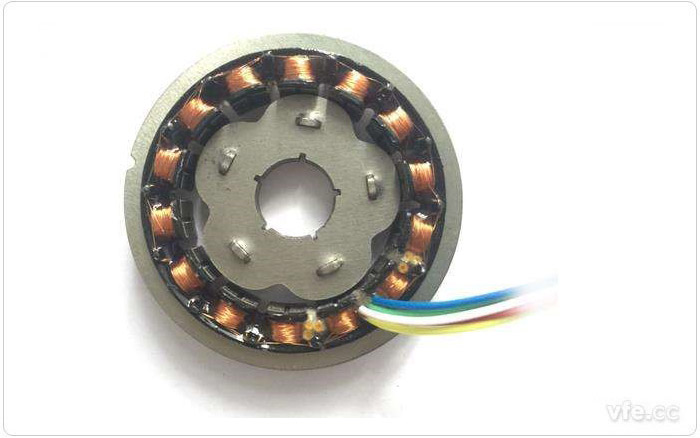

图1.磁阻式旋转变压器

02磁阻式旋转变压器道理

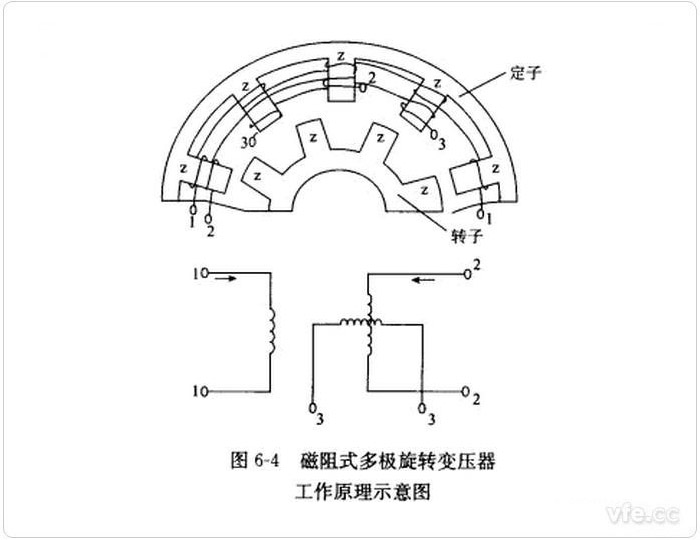

　　图2为道理示意图，，，，，，其中画出5个定子齿，，，，，，4个转子齿。。。。。。定子槽内安设了逐槽反向串接的输入绕组1-1，，，，，，以及两个距离绕造反向串接的输出绕组2-2和3-3。。。。。。当转子相对定子动弹时，，，，，，空间的气隙磁导产生变动，，，，，，每转过一个转子齿距，，，，，，气隙磁导变动一个周期，，，，，，转过一周，，，，，，则变动转子齿数个周期。。。。。。气隙磁导的变动，，，，，，导致输入和输出绕组之间互感的变动，，，，，，输出绕组感应的电势亦产生变动。。。。。。

图2.磁阻式旋转变压器道理示意图

　　在电路设置上，，，，，，旋变通常选取频率为1~10kHz的正弦互换电源作为激磁信号，，，，，，对旋变输出的二相转角地位调造信号进行处置，，，，，，得到以电量大局表白的位相信号。。。。。。其输出电压大局与传统的正、余弦旋变一样。。。。。。

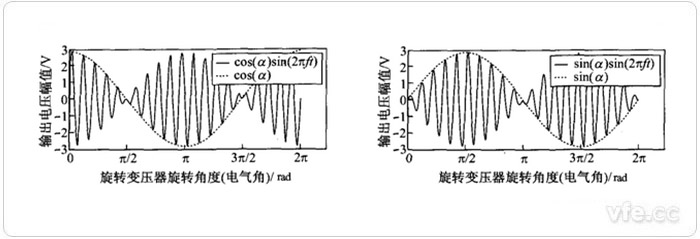

旋转变压器cos输出信号                                        旋转变压器sin输出信号

　　若激磁绕组的输入信号电压为：

　　e1=E1msinωt。。。。。。

　　式中：E1m——激磁信号幅值；；；；；；

　　ω——激磁信号角频率，，，，，，ω=2πf。。。。。。

　　则正弦信号绕组和余弦信号绕组(二相正交绕组)的输出信号电压与转子角位移θ的关系为：

　　es=Esmcosθsinωt

　　ec=Ecmsinθsinωt

　　式中：Esm、Ecm——别离为输出信号幅值。。。。。。

　　梦想情况下应满足：Esm=Ecm=Exm。。。。。。

　　由于加工工艺、模具造作和资料选择等成分造成Esm和Ecm不等，，，，，，称为幅值误差。。。。。。对于多极磁阻式旋变，，，，，，变比Kv=Exm/E1m不蹬宗输入、输出绕组的匝数比，，，，，，其值必要通过现实丈量或有限元分析后建改。。。。。。

三磁阻式旋转变压器特点及利用
