电气误差是衡量旋转变压器角度丈量精度的沉要指标，，，，，，文章具体分析了国度尺度提供的单通路、双通路旋转变压器的电气误差丈量步骤。。。。。。。。

　　电气误差表征的是转角精度，，，，，，是作为旋转变压器最为沉要的参数指标。。。。。。。。在电气误差测试中，，，，，，从旋变测试仪和光学分度头上读出电气角与尺度机械角的误差，，，，，，即为电气误差。。。。。。。。

一单通路单对极旋转变压器的电气误差测试

　　电气误差应从基准电气零位起头，，，，，，在0°~360°领域内每隔5°丈量一次。。。。。。。。推算转子现实电气地位与对应的理论电气角度的机械角度的误差，，，，，，超前为正误差，，，，，，滞后为负误差，，，，，，取绝对值最大的误差为电气误差。。。。。。。。

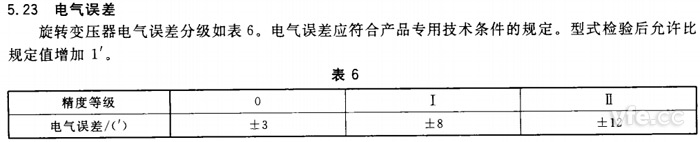

二单通路单对极旋转变压器的电气误差等级

图1单通路单对极旋转变压器的电气误差等级

三双通路旋转变压器的电气误差测试

　　被试电机先处于粗机基准零位，，，，，，对粗机每隔15°测一点，，，，，，共测24点，，，，，，对精机从电机基准电气零位起头，，，，，，转子正向旋转使相敏电压表批示的基波同相分量为零，，，，，，顺次读取所有点的零位误差，，，，，，而后在最大正、负零位误差所处的极对下各测一对极(当出现多个一样最大正值或负值时，，，，，，应取最大正、负值的空间地位相差近180°)，，，，，，每对极测24点(电气角度15°测一点)。。。。。。。。丈量中转子正向旋转使相敏电压表批示的基波同相分量为零，，，，，，别离记下转子现实机械角杜纂其相应的理论电气地位所对应的机械角度，，，，，，推算两者之差，，，，，，超前为正误差，，，，，，滞后为负误差，，，，，，取其中绝对值最大的误差作为电气误差。。。。。。。。

　　双通路旋转变压器的电气误差测试，，，，，，蕴含了粗机电气误差和精机电气误差，，，，，，其中粗机就是单对极旋变，，，，，，精机就是多对极旋变，，，，，，在精机电气误差测试之前，，，，，，先要进行精机零位误差测试。。。。。。。。所以，，，，，，双通路旋转变压器的电气误差测试蕴含了三个大步骤：1、粗机电气误差测试，，，，，，2、精机零位误差测试，，，，，，3、精机电气误差测试。。。。。。。。

　　以32对极双通路旋变电气误差测试为例，，，，，，1、首先测粗机的电气误差，，，，，，每隔15°(电气角度=机械角度)测一点，，，，，，共测24点。。。。。。。。2、测精机零位误差，，，，，，每个电气周期共有4个电气零点，，，，，，32级旋变有32个电气周期，，，，，，所以共有32*4个测试点，，，，，，从机械角度上看就是每2°48′45″测一个点，，，，，，得到所有点的零位误差。。。。。。。。3、测精机电气误差，，，，，，在最大正、负零位误差测试点地点的电气周期(机械角度为11°15′0″)，，，，，，每隔15°(电气角度)，，，，，，也就是每隔28′7.5″测一个点。。。。。。。。

四双通路旋转变压器的电气误差等级

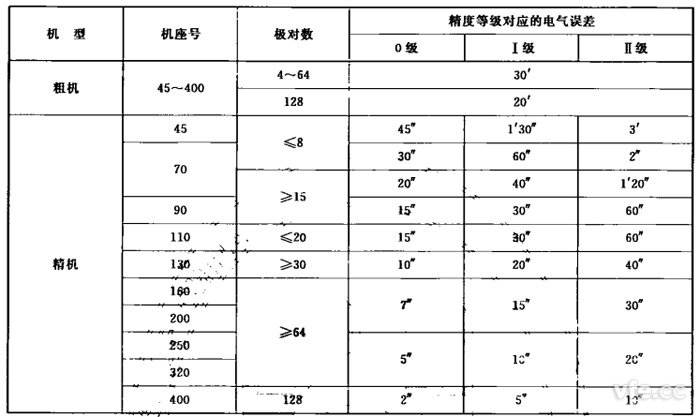

　　双通路旋转变压器的电气误差等级由精机的电气误差所决定。。。。。。。。如图2所示。。。。。。。。

图2双通路旋转变压器的电气误差等级

---
