互感器综合个性测试仪通常指用于；；；；；；；；び没ジ衅骼鸥鲂允匝椋，，，，并拥有对互感器进行绕组极性判断、变比查抄、负荷误差丈量等职能的仪器。。。。。。。。本文重要凭据互感器综合个性测试仪通用技术前提介绍测试仪电压示值误差、电流示值误差、变比等有关参数的检测试验。。。。。。。。

一互感器综合个性测试仪电压示值误差试验

　　对于具备表加电压示值误差试验职能的测试仪表可选取1a的步骤进行误差试验；；；；；；；；内部自带电压源的示值误差试验测试仪器可选取1b的步骤进行误差试验。。。。。。。。

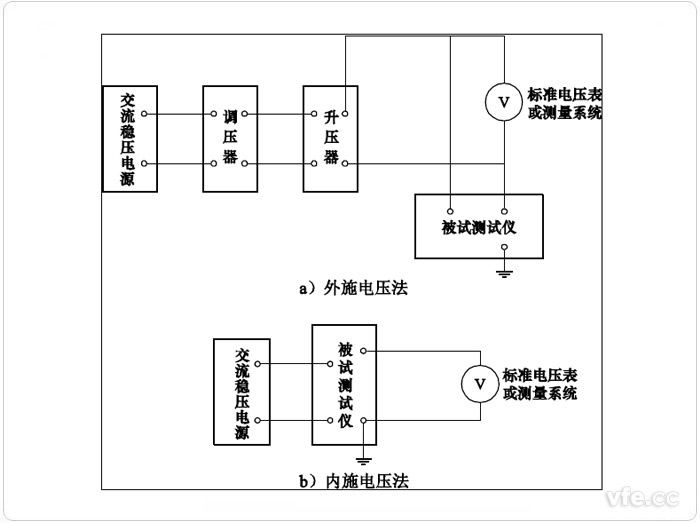

图1：电压示值误差试验道理接线图

　　在被试测试仪的输出(丈量)电压满量程领域内，，，，，均匀地拔取试验点(或最近示值点)，，，，，且不少于5点。。。。。。。。当被试测试仪最高丈量电压不大于650V时，，，，，尺度可选用量程不低于700V的数字多用表直接丈量；；；；；；；；当被试测试仪最高丈量电压大于650V时，，，，，尺度应选用高压互换电压丈量系统或尺度电压互感器丈量系统丈量。。。。。。。。

二互感器综合个性测试仪电流示值误差试验

　　拥有表施电流示值误差试验职能的测试仪选取图2a的步骤进行误差试验；；；；；；；；内施电流示值误差试验职能的测试仪选取图2b的步骤进行误差试验。。。。。。。。

　　在被试测试仪的输出(丈量)电流满量程领域内，，，，，均匀地拔取试验点(或最近示值点)，，，，，且不少于5点。。。。。。。。

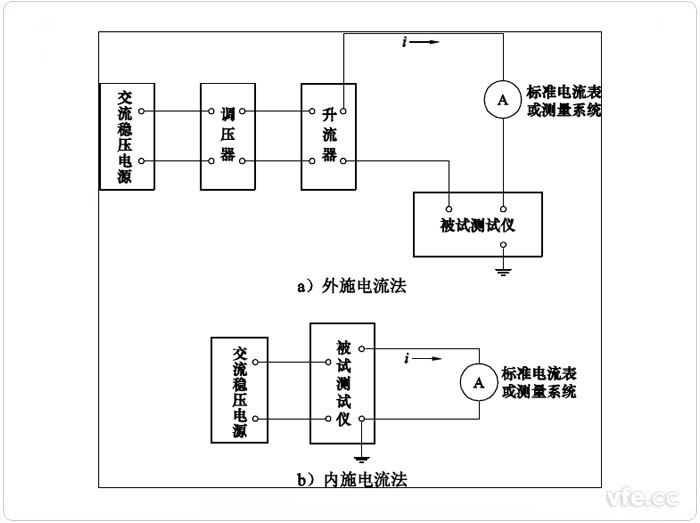

图2：电流示值误差试验道理接线图

　　当被试测试仪丈量电流不大于3A时，，，，，尺度可选用量程不低于3A的数字多用表直接丈量；；；；；；；；当被试测试仪丈量电流大于3A时，，，，，尺度应选用额定二次电流为1A的尺度电流互感器丈量系统丈量。。。。。。。。

三互感器综合个性测试仪变比、极性试验

　　选用尺度电流互感器作为尺度，，，，，应至少拔取200、500、1000、2000、5000在内的5个变比点和额定变比(电流互感器变比丈量额定值大于500时)作为试验点。。。。。。。。变比、极性试验道理接线图见下图3。。。。。。。。

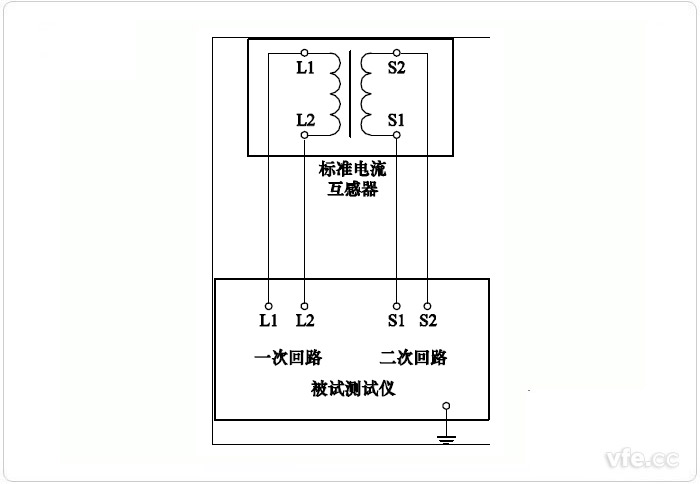

图3：变比、极性试验道理接线图

四互感器综合个性测试仪二次回路阻抗丈量误差试验

　　选用额定电流1A和5A的电流负荷箱作为尺度，，，，，尺度值由正确度不低于0.2级的互感器负荷箱校准装置、负荷测试仪和/或多职能数字表进行标定。。。。。。。。二次回路阻抗丈量误差试验道理接线图见下图4。。。。。。。。

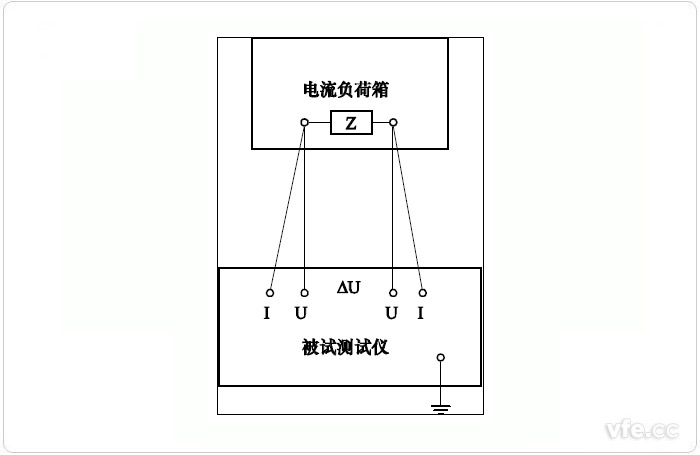

图4：二次回路阻抗丈量误差试验道理接线图

五互感器综合个性测试仪二次绕组电阻和二次回路电阻丈量误差试验

　　选用额定电流1A的尺度电阻箱作为尺度，，，，，且至少应蕴含0.1、0.2、0.5、1、2、5、10、20、50、100在内的10个尺度电阻值。。。。。。。。二次绕组电阻和二次回路电阻丈量武汉试验道理接线图见图5。。。。。。。。

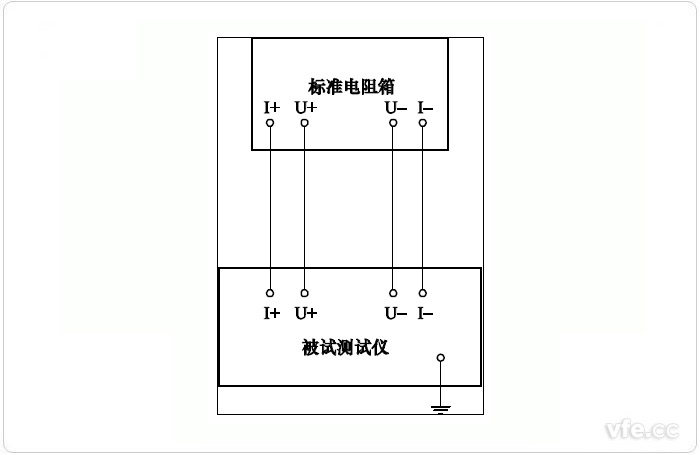

图5：二次绕组电阻和二次回路电阻丈量误差试验道理接线图

六互感器综合个性测试仪电流互感器励磁个性丈量误差比对试验

01选取多台机能不变的电流互感器丈量

　　选取多台机能不变的电流互感器为比对用试品时，，，，，应切合以下要求：

　　1) 励磁个性曲线的20%~110%额定拐点电动势的领域内，，，，，在一样电压示值下，，，，，电流示值的年变动率应不大于0.04X，，，，，单元为A。。。。。。。。其中X是励磁个性曲线上对应的电压值与额定拐点电动势的比值。。。。。。。。

　　2) 励磁特定曲线大于110%额定拐点电动势的领域内，，，，，在一样电压示值下，，，，，电流示值的年变动应不大于7.5%。。。。。。。。

　　3) 比对用试品选取冷轧硅冈飕(或卷铁心)为铁心。。。。。。。。

　　4) 比对用试品宜拥有多种分接头。。。。。。。。

　　5) 应具备绕组和二次端子可能接受20KV及以上电压的比对用试品。。。。。。。。

02选取工频(5Hz)互换法丈量

　　选取工频(50Hz)互换法丈量所得的励磁个性曲线作为参考励磁曲线。。。。。。。。凭据被试测试仪丈量励磁个性的电压丈量领域，，，，，励磁个性丈量误差试验时拔取3台以上尺度品，，，，，不少于6中分接头组合，，，，，且各类分接头的额定拐点电动势应近似地均匀散布在30V值测试仪的100%的最大电压丈量领域之间。。。。。。。。

03被试测试仪丈量

　　依照测试仪注明连线和操作，，，，，对选定的比对用试品的各个试验点进行励磁个性丈量，，，，，在测得的励磁个性曲线上读取10个以上丈量点对应的电流、电压丈量值，，，，，其中额定拐点电动势左近应至少读取4个丈量值，，，，，其余丈量值应均匀地在曲线上读。。。。。。。。，，，，其丈量励磁个性的丈量误差比对试验了局应满足技术参数要求。。。。。。。。

七互感器综合个性测试仪绝缘机能试验

01绝缘电阻试验

　　进行电源端子对机壳的绝缘电阻试验时，，，，，测试仪应处于非工作状态，，，，，开关应置于接通地位，，，，，并使用500V的绝缘电阻表进行试验。。。。。。。。高压输出端子对机壳的绝缘电阻使用2500V的绝缘电阻表进行试验。。。。。。。。

02介电强度试验

　　电源电路与表壳之间的绝缘应能耐受频率50Hz、2KV互换电压，，，，，历时1min。。。。。。。。试验期间不应产生闪络或击穿;高压输出端子与表壳之间的绝缘应能耐受频率为50Hz、1.5倍额定输出电压，，，，，历时1min。。。。。。。。试验期间不应产生闪络或击穿。。。。。。。。

八互感器综合个性测试仪电源频率和电压试验

　　对于选取电网电源供电的仪器通常要求在电源频率：50(1±5%)Hz、电源电压：220V(1±10%)V领域内正常工作。。。。。。。。

　　被测仪器的电源频率和电压试验在工作温度下进行，，，，，将可调电源输出置于50Hz、220V，，，，，测试仪器的机能个性。。。。。。。。

　　将可调电源输出频率维持在50Hz，，，，，将电压别离置于198V和242V，，，，，并在这两个数值上各自至少维持15min后，，，，，别离测试仪器的机能个性。。。。。。。。

　　将可调电源输出电压维持在220V，，，，，将频率别离置于47.4Hz和53.5Hz，，，，，并在这两个数值上各自至少维持15min后，，，，，别离测试仪器的机能个性。。。。。。。。

---
