非传统互感器是一种分歧于GB 1207 电磁式互感器、GB 1208 电流互感器、GB/T 17201 组合互感器等尺度中划定的互感器类型的电流、电压传递比例变换器。。。。。非传统互感器在结构上可由电阻元件、电容元件、电磁元件之一或组合而成，，，，，输出的弱信号可与电子式自动化设备以及电子式仪器仪表的信号输入端口对接。。。。。

　　对非传统互感器的误差通常选取比力法进行丈量，，，，，下面本文重要凭据非传统互感器技术前提划定介绍选取差值法对非传统互感器误差进行丈量的步骤。。。。。

一电压互感器误差丈量

　　TB——试验变压器；；；；；TO——电压比例尺度器，，，，，能够由尺度器级联组合而成；；；；；

　　Tx——非传统电压互感器；；；；；R——二次电压负载电阻。。。。。

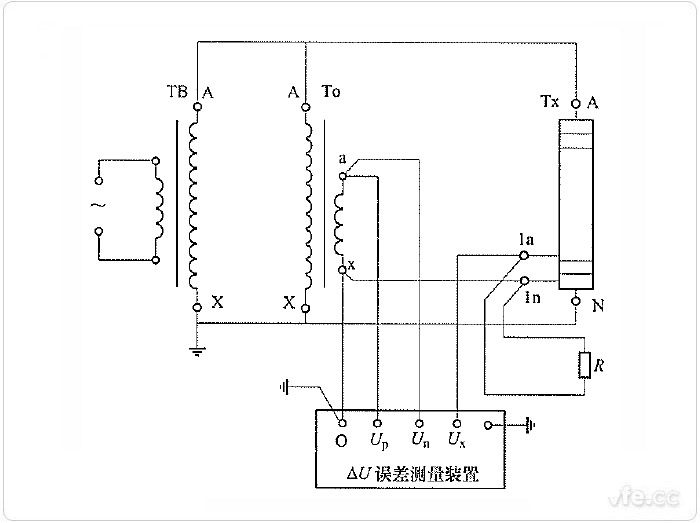

图示：差值法道理丈量非传统电压互感器误差线路

　　如上图所示为使用差值法道理的误差丈量装置丈量非传统电压互感器输出误差的线路，，，，，途中误差丈量装置为电位差型，，，，，检流计接在差压回路，，，，，调节电压微差源使检流计批示平衡时，，，，，差压回路电流靠近为零。。。。。为了不扭转尺度装置和被检互感器的接地状态，，，，，误差丈量装置选取高电位端测差方式。。。。。

二电流互感器误差丈量

01差值法道理丈量非传统电流互感器电流输出误差线路

　　TO——电流比例尺度器，，，，，能够由尺度器级联组合而成；；；；；

　　Tx——非传统电流互感器；；；；；R——二次电压负载电阻。。。。。

图示：差值法道理丈量非传统电流互感器电流输出误差线路

　　如上图所示为使用差值法道理丈量装置丈量非传统电流互感器电流输出误差的线路。。。。。图中误差丈量装置为流比计型，，，，，检流计并接在差流回路，，，，，调节电流微差源使检流计批示平衡时，，，，，差流回路电流靠近为零。。。。。

02差值法道理丈量非传统电流互感器电压输出误差线路

　　TO——电流比例尺度器，，，，，能够由尺度器级联组合而成；；；；；

　　Tx——非传统电流互感器；；；；；R——二次电压负载电阻；；；；；S——低感分流器。。。。。

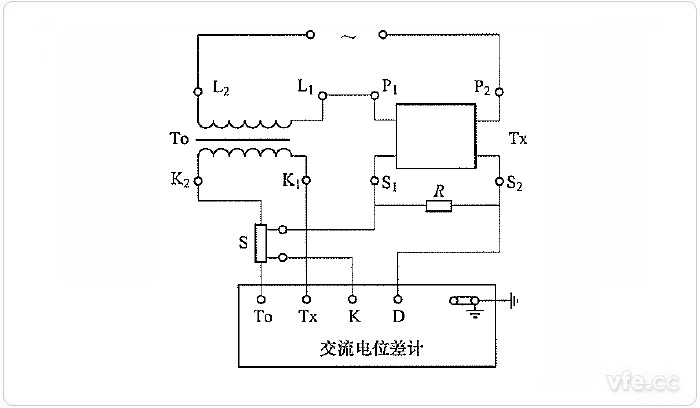

图示：差值法道理丈量非传统电流互感器电压输出误差线路

　　如上图所示为使用差值法道理丈量装置丈量非传统电流互感器电压输出误差的线路。。。。。误差丈量装置为互换电位差型，，，，，检流计串接在差压回路，，，，，调节电压微差源使检流计批示平衡时，，，，，差压回路电流靠近为零。。。。。S是正确度不低于0.02级的低感分流器，，，，，把电流尺度装置的二次电流变换为与被试互感器二次输闻名义值一样的电压，，，，，而后按阻抗电桥道理测出误差。。。。。

---
