随着新能源发电产业的发展壮大， ，，，，电能质量越来越受到关注。。 。。。。。。谐波是电网电能质量关注的沉要参数， ，，，，选取电能质量质量分析仪对电网谐波进行测试是通例的电能质量检测伎俩， ，，，，下面本文对电能质量分析仪谐波电压、谐波电流丈量误差检定有关内容进行介绍。。 。。。。。。
选择被检电能质量分析仪的额定电压作为基波电压， ，，，，基波电压频率通常情况下选择50Hz， ，，，，特殊被检要求凭据现实情况选择其他频率作为基波电压频率。。 。。。。。。
整数次谐波电压含有率、分数次谐波电压含有率及谐波次数拜见下表1、2所示。。 。。。。。。对电能质量分析仪进行谐波检按时， ，，，，分析仪的所有通路都必须进行检定， ，，，，每次检按时注入一种谐波成分。。 。。。。。。

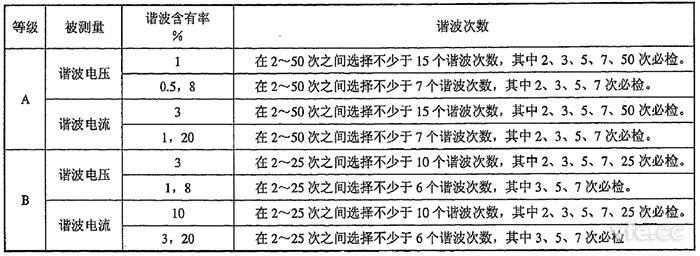

表1：整数次谐波电压、谐波电流检定点推荐表

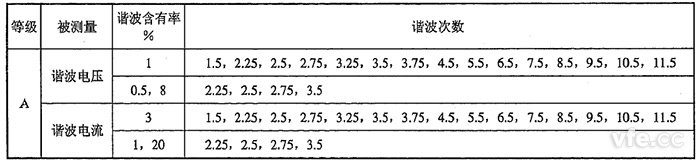

表2：间谐波电压、间谐波电流检定点推荐表
选择被检电能质量分析仪的额定电流作为基波电流值， ，，，，基波电流频率与基波电压频率一致， ，，，，并且整数次谐波电流含有率、间谐波电流含有率及谐波次数均参照表1、表2进行设定。。 。。。。。。与谐波电压检定类似， ，，，，每次注入一种谐波成分， ，，，，含有多个通路的分析仪设备必须对各个通路进行检定。。 。。。。。。
谐波电压丈量误差、谐波电流丈量误差限值

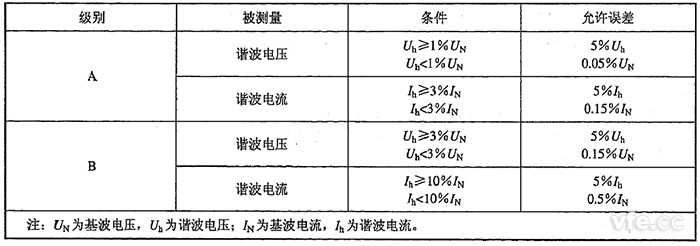

表3：谐波电压、谐波电流丈量允许误差限值

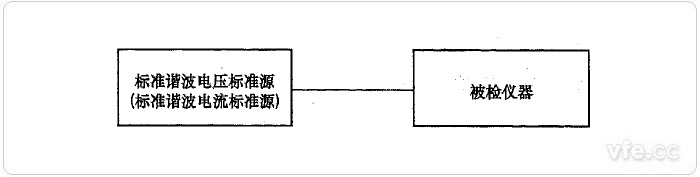

图示：尺度源法谐波电压、谐波电流检定示意图
首先依照上图谐波电压、谐波电流检定示意图所示搭建检定系统， ，，，，凭据选定的基波电压值， ，，，，选择相宜的被检电能质量分析仪量程。。 。。。。。。依照表1、表2划定设置尺度谐波电压源输出基波电压尺度值和各次谐波电压含有率尺度值， ，，，，有输出设置能够得到谐波电压含有率尺度值HRUhs， ，，，，从被检电能质量分析仪得到谐波电压含有率示值HRUhX。。 。。。。。。
读取并纪录HRUhs及HRUhX， ，，，，对于谐波电压含有率HRUh<1%(A级)或HRUh<3%(B级)的设备依照下式1进行谐波电压丈量误差推算;对于谐波电压含有率HRUh≥1%(A级)或HRUh≥3%(B级)的设备依照下式2进行谐波电压丈量误差推算。。 。。。。。。
……1
……2
式中：
ΔHRUh——被检分析仪器第h次谐波电压含量的绝对误差， ，，，，V；；；； ；
HRUhX——被检仪器第h次谐波电压含有率示值， ，，，，%；；；； ；
HRUhs——第h次谐波电压含有率尺度值， ，，，，%；；；； ；
UN——基波电压， ，，，，V；；；； ；
rHRUh——被检仪器第h次谐波电压含有率的相对误差， ，，，，%。。 。。。。。。
凭据选定的基波电流值， ，，，，选择相宜的被检电能质量分析仪量程。。 。。。。。。依照表1、表2划定设置尺度谐波电流源输出基波电流尺度值和各次谐波电流含有率尺度值， ，，，，有输出设置能够得到谐波电流含有率尺度值HRIhs， ，，，，从被检电能质量分析仪得到谐波电流含有率示值HRIhX。。 。。。。。。
读取并纪录HRIhs及HRUIX， ，，，，对于谐波电流含有率HRIh<3%(A级)或HRIh<10%(B级)的设备依照下式3进行谐波电流丈量误差推算;对于谐波电压含有率HRIh≥3%(A级)或HRIh≥10%(B级)的设备依照下式4进行谐波电流丈量误差推算。。 。。。。。。
……3
……4
式中：
ΔHRIh——被检分析仪器第h次谐波电流含量的绝对误差， ，，，，A；；；； ；
HRIhX——被检仪器第h次谐波电流含有率示值， ，，，，%；；；； ；
HRIhs——第h次谐波电流含有率尺度值， ，，，，%；；；； ；
IN——基波电流， ，，，，A；；；； ；
rHRIh——被检仪器第h次谐波电流含有率的相对误差， ，，，，%。。 。。。。。。

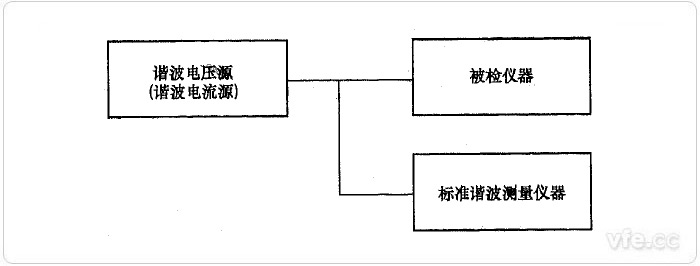

图示：直接比力法谐波电压、谐波电流检定示意图
选择尺度谐波丈量仪器和被检电能质量分析仪器适当的电压量程， ，，，，由谐波电压源输出设定的基波电压和谐波电压， ，，，，从尺度谐波丈量仪器得到谐波电压含有率尺度值HRUhs， ，，，，从被检仪器得到谐波电压含有率示值HRUhX。。 。。。。。。
选择尺度谐波丈量仪器和被检电能质量分析仪器的电流量程， ，，，，由谐波电流源输出设定的基波电流和谐波电流， ，，，，从尺度谐波丈量仪器得到谐波电流含有率尺度值HRIhs， ，，，，从被检电能质量分析仪得到谐波电流含有率示值HRIhX。。 。。。。。。
依照式1、2、3、4推算被检电能质量分析仪的谐波电压、谐波电流的丈量误差。。 。。。。。。
