电能质量分析仪能够对电压误差、频率误差等电能质量指标参数进行检测，，，，，，，，那么若何对电能质量分析仪的电压丈量误差、频率丈量误差进行检测呢?下面本文对电能质量电压丈量误差检定及频率丈量误差检定进行介绍。。。。。。。。

一电压丈量误差检定

01尺度源法

　　选取尺度电压源输出，，，，，，，，对于单通路被检仪器拔取5~10个点；；；；；；；对于多通路被检仪器每个通路均该当检定，，，，，，，，同样可参考单通路被检设备拔取5~10个检定点。。。。。。。。

　　尺度要求检测被测仪器设备电压误差不大于0.5%。。。。。。。。

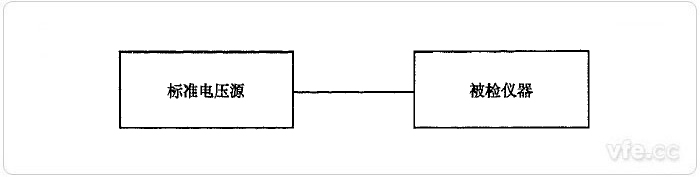

图示：尺度源法电压误差检定示意图

　　设置尺度电压输出尺度电压Us，，，，，，，，并纪录被检仪器示值Ux，，，，，，，，则被检仪器的相对误差按下式推算：

　　式中：

　　ru——被检仪器的电压相对误差，，，，，，，，%；；；；；；；

　　Ux——被检仪器电压示值，，，，，，，，V；；；；；；；

　　Us——电压尺度值，，，，，，，，V。。。。。。。。

02直接比力法

　　当尺度电压源的正确度不能满足要求，，，，，，，，而电压不变度较高时，，，，，，，，可作为通常稳压源使用，，，，，，，，配上尺度电压表，，，，，，，，用直接比力法进行检定。。。。。。。。对于单通路被检仪器拔取5~10个点；；；；；；；对于多通路被检仪器每个通路均该当检定，，，，，，，，同样可参考单通路被检设备拔取5~10个检定点。。。。。。。。

　　电能质量分析仪电压丈量误差不大于0.5%。。。。。。。。

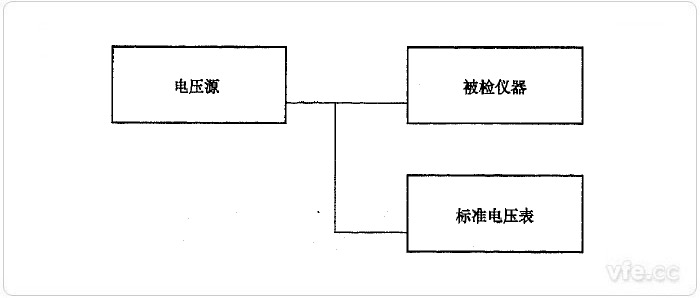

图示：直接比力法电压丈量误差检定示意图

　　依照上图所示衔接设备，，，，，，，，设尺度电压表显示值为Us，，，，，，，，被检仪器显示值为Ux，，，，，，，，按下式推算被检仪器的相对误差。。。。。。。。

　　式中：

　　ru——被检仪器的电压相对误差，，，，，，，，%；；；；；；；

　　Ux——被检仪器电压示值，，，，，，，，V；；；；；；；

　　Us——尺度电压显示值，，，，，，，，V。。。。。。。。

二频率丈量误差的检定

01尺度源法

　　选取尺度的信号产生器，，，，，，，，选定被检电能质量分析仪的额定电压，，，，，，，，对于额定频率为50Hz的，，，，，，，，在其频率丈量领域内以50Hz为基准均匀的拔取5~10个频率点；；；；；；；对于额定频率非50Hz的，，，，，，，，可凭据用户需要拔取5~10个频率点。。。。。。。。

　　尺度划定频率丈量误差不大于0.01Hz。。。。。。。。

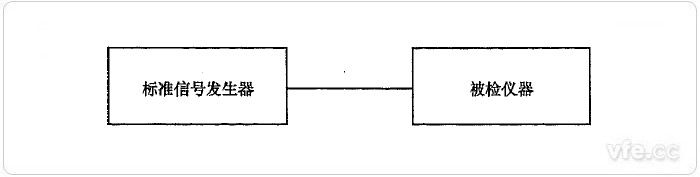

图示：尺度源法频率丈量误差检定示意图

　　依照上图所示实现设备接线，，，，，，，，设置尺度信号产生器输出尺度频率fs，，，，，，，，纪录被检电能质量分析仪fX，，，，，，，，则被检设备的绝对误差依照下式推算：

　　式中：

　　△f——被检仪器的频率丈量误差，，，，，，，，Hz；；；；；；；

　　fX——被检仪器频率示值，，，，，，，，Hz；；；；；；；

　　fs——频率尺度值，，，，，，，，Hz。。。。。。。。

02直接比力法

　　选取直接比力法校准频率丈量误差时，，，，，，，，选用一台不变的信号产生器，，，，，，，，选取尺度频率表显示作为尺度值。。。。。。。。选定被检电能质量分析仪的额定电压，，，，，，，，对于额定频率为50Hz的，，，，，，，，在其频率丈量领域内以50Hz为基准均匀的拔取5~10个频率点；；；；；；；对于额定频率非50Hz的，，，，，，，，可凭据用户需要拔取5~10个频率点。。。。。。。。

　　电能质量分析仪频率丈量误差不大于0.01Hz。。。。。。。。

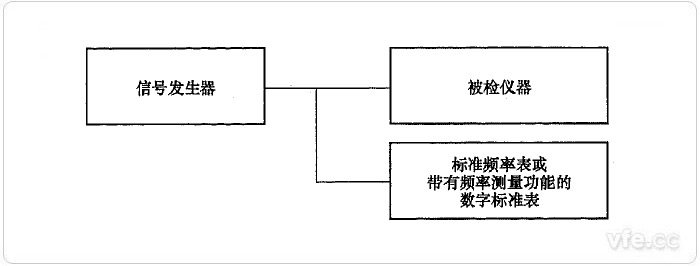

图示：直接比力法频率丈量误差检定示意图

　　依照上图衔接设备，，，，，，，，设置尺度频率表显示值fs，，，，，，，，被检仪表显示值为fX，，，，，，，，依照下式对被检仪表的绝对误差进行推算。。。。。。。。

　　式中：

　　△f——被检仪器的频率丈量误差，，，，，，，，Hz；；；；；；；

　　fX——被检仪器频率示值，，，，，，，，Hz；；；；；；；

　　fs——尺度频率暗示值，，，，，，，，Hz。。。。。。。。

---
