一霍尔电流传感器概述

　　霍尔电流传感器蕴含开环式和关环式两种，，，，，，，，高精度的霍尔电流传感器大多属于关环式，，，，，，，，关环式霍尔电流传感器基于磁平衡式霍尔道理，，，，，，，，即关环道理，，，，，，，，当原边电流IP产生的磁统统过高品质磁芯集中在磁路中，，，，，，，，霍尔元件固定在气隙中检测磁通，，，，，，，，通过绕在磁芯上的多匝线圈输出反向的赔偿电流，，，，，，，，用于抵消原边IP产生的磁通，，，，，，，，使得磁路中磁通始终维持为零。。。。。经过特殊电路的处置，，，，，，，，传感器的输出端可能输出精确反映原边电流的电流变动。。。。。

二霍尔电流传感器工作道理

1直放式(开环)电流传感器(CS系列)

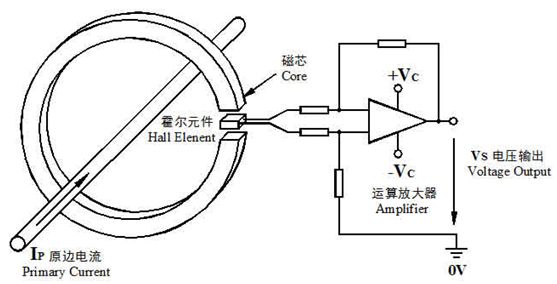

图1. 开环霍尔电流传感器道理

　　当原边电流IP流过一根长导线时，，，，，，，，在导线周围将产生一磁。。。。。，，，，，，，这一磁场的大幼与流过导线的电流成正比，，，，，，，，产生的磁场荟萃在磁环内，，，，，，，，通过磁环气隙中霍尔元件进行丈量并放大输出，，，，，，，，其输出电压VS精确的反映原边电流IP。。。。。通常的额定输出标定为4V。。。。。

2磁平衡式(关环)电流传感器(CSM系列)

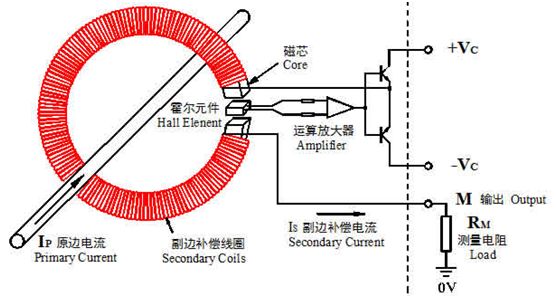

图2. 关环式霍尔电流传感器_磁平衡式霍尔电流传感器道理

　　磁平衡式电流传感器也称赔偿式传感器，，，，，，，，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行赔偿，，，，，，，，其赔偿电流Is精确的反映原边电流Ip，，，，，，，，从而使霍尔器件处于检测零磁通的工作状态。。。。。

　　具体工作过程为：当主回路有一电流通过期，，，，，，，，在导线上产生的磁场被磁环荟萃并感应到霍尔器件上，，，，，，，，所产生的信号输出用于驱动功率管并使其导通，，，，，，，，从而获得一个赔偿电流Is。。。。。这一电流再通过多匝绕组产生磁。。。。。，，，，，，，该磁场与被测电流产生的磁场正好相反，，，，，，，，因而赔偿了原来的磁。。。。。，，，，，，，使霍尔器件的输出逐步减幼。。。。。当与Ip与匝数相乘所产生的磁场相称时，，，，，，，，Is不再增长，，，，，，，，这时的霍尔器件起到批示零磁通的作用，，，，，，，，此时能够通过Is来测试Ip。。。。。当Ip变动时，，，，，，，，平衡受到粉碎，，，，，，，，霍尔器件有信号输出，，，，，，，，即沉复上述过程沉新达到平衡。。。。。被测电流的任何变动城市粉碎这一平衡。。。。。一旦磁场失去平衡，，，，，，，，霍尔器件就有信号输出。。。。。经功率放大后，，，，，，，，立即就有相应的电流流过次级绕组以对失衡的磁场进行赔偿。。。。。从磁场失衡到再次平衡，，，，，，，，所需的功夫理论上不到1μs，，，，，，，，这是一个动态平衡的过程。。。。。因而，，，，，，，，从宏观上看，，，，，，，，次级的赔偿电流安匝数在职何功夫都与低级被测电流的安匝数相称。。。。。

三霍尔电流传感器利用

　　近年来，，，，，，，，自动化系统中大量使用大功率晶体管、整流器和可控硅，，，，，，，，普遍选取互换变频调速及脉宽调造电路，，，，，，，，使得电路中不再只是传统的50周的正弦波，，，，，，，，出现了各类分歧的波形。。。。。对于这类电路，，，，，，，，选取传统的丈量步骤不能反映其真实波形，，，，，，，，并且电流、电压检出元件也不适应中高频、高di/dt电流波形的传感和检测。。。。。

　　霍尔效应传感器，，，，，，，，能够丈量肆意波形的电流和电压。。。。。输出端能真实地反映输入端电流或电压的波形参数。。。。。针对霍尔效应传感器普遍存在温度漂移大的弊端，，，，，，，，选取赔偿电路进行节造，，，，，，，，有效地削减了温度对丈量精度的影响，，，，，，，，确保丈量正确；；；；；；；拥有精度高、装置方便、售价低的特点。。。。。

　　霍尔效应传感器宽泛利用于变频调速装置、逆变装置、ups电源、通讯电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监测等必要隔离检测电流电压的设施中。。。。。

四霍尔电流传感器丈量

　　霍尔电流传感器尤其是关环式霍尔电流传感器因其宽频带、交直流两用、不易磁鼓和等特点，，，，，，，，在工业测控领域得到了宽泛的利用。。。。。然而，，，，，，，，霍尔电流传感器也存在一些不及：

1、相比电磁式电流互感器，，，，，，，，其二次电流较。。。。。，，，，，，，抗滋扰能力相对较弱；；；；；；；

2、易受环境磁场的影响，，，，，，，，降低丈量精度；；；；；；；

3、通常不提供角差指标，，，，，，，，用于功率丈量时，，，，，，，，系统误差无法溯源。。。。。

　　通常建议，，，，，，，，霍尔电流传感器用于不涉及功率丈量的或对精度要求不高的以节造为主张的丈量；；；；；；；对于工频正弦电路的功率丈量或电能计量，，，，，，，，推荐选取电磁式电流互感器；；；；；；；对于变频电量的高精度丈量，，，，，，，，尤其是相位有关的功率丈量，，，，，，，，推荐选取东升国际官网研造的专用于变频电量丈量的SP系列变频功率传感器。。。。。
