电测法应力丈量简介
- 浏览次数：14069次
- 颁布功夫：2017/9/20 17:50:18
- 作者：czy_yinhe
应力丈量的常用步骤有电测法、光纤光栅法、振弦式丈量法。。。。。。。。电测法应力丈量是通过在被测部位粘贴应变片的方式将被测的非电量转换成电阻值的变动，，，，，通过丈量电阻值变动达到丈量应力的主张。。。。。。。。常用的应变片有箔式应变片、金属丝式应变片和半导体式应变片。。。。。。。。
一应力丈量常用桥路

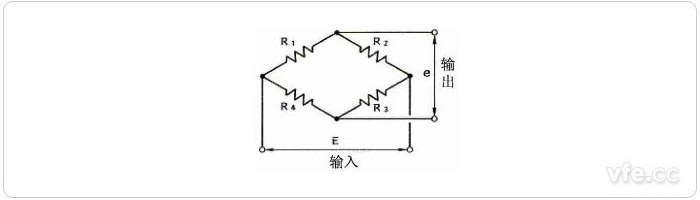

应力丈量中电阻值变动通常比力幼，，，，，为了丈量电阻的微幼变动通常；；；；嵋牖菟雇ǖ缜，，，，，惠斯通电桥由四个电阻组合而成。。。。。。。。如图1所示：
若是R1=R2=R3=R4或R1×R3=R2×R4，，，，，那么无论输入多大电压，，，，，输出电压e总为0，，，，，这种状态称为平衡态。。。。。。。。若是平衡被粉碎，，，，，就会产生与电阻变动相对应的输出电压。。。。。。。。
图1 惠斯通电桥

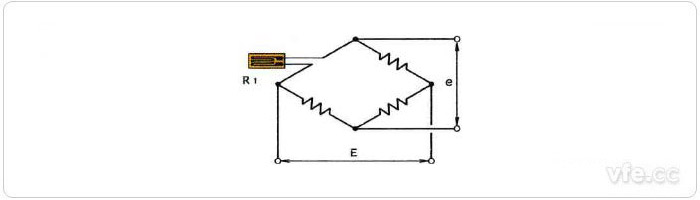

011/4桥应力丈量
如图2所示，，，，，将R1与应变片相连，，，，，当应变片产生变动时，，，，，如果其阻值变动量为ΔR，，，，，则输出电压e的推算公式如下：
上式中除了ε都是已知量，，，，，所以若是测出电桥的输出电压就能够推算出应变的大幼。。。。。。。。
图2 1/4桥应力丈量

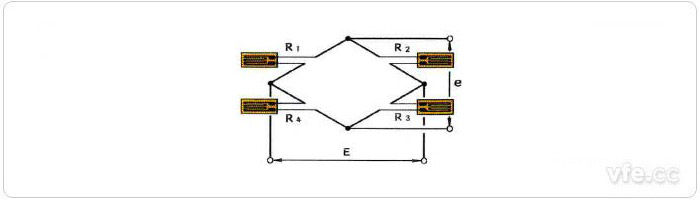

02全桥应变丈量
在电桥中的每个桥臂中联入一枚应变片，，，，，当四条边上的应变片的电阻别离引起R1+ΔR1、R2+ΔR2、R3+ΔR3、R4+ΔR4变动时桥路输出电压为
若四枚应变片齐全一样，，，，，比例常数为K，，，，，且应变别离为ε1 、ε2 、ε3 、ε4，，，，，则上式可写成下面的大局：
也就是说应变丈量时，，，，，邻臂上的应变相减，，，，，对臂上的应变相加。。。。。。。。
图3 全桥应力丈量
03半桥应变丈量

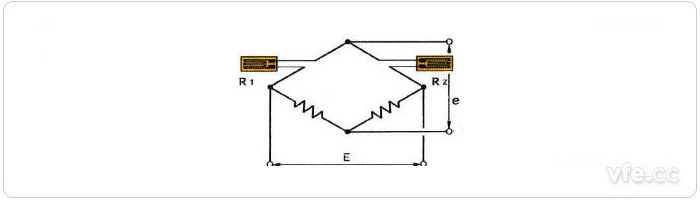

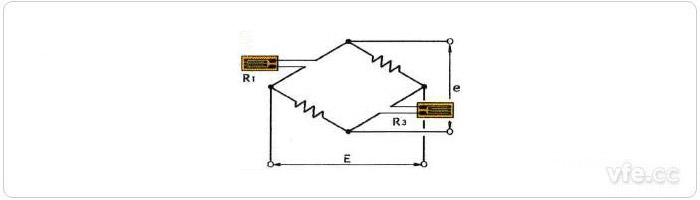

在电桥中联入两枚应变片，，，，，共有两种联入步骤，，，，，别离为邻边法和对边法。。。。。。。。凭据全桥电压输出公式，，，，，当为邻边法时输出电压为：
对边法输出电压为：
图4 a、邻边法应力丈量
图5 b、对边法应力丈量
二温度赔偿
应变片的电阻除因受力引起变形而产生变动表，，，，，由于温度的变动电阻值也会产生扭转，，，，，这样即便不施加表力贴在被测定物体上的应变片也会测到应变。。。。。。。。为相识决温度的影响，，，，，能够使用动态模拟法和自我温度赔偿法解除温度对应变丈量带来的影响。。。。。。。。
01动态模拟法
动态模拟法是使用两片应变片联入桥路的相邻边，，，，，其中被测物上贴上应变片，，，，，在与被测物材质一样的资料上贴上另表一个一样的应变片，，，，，并将其置于与被测物一样温度的环境里，，，，，由于温度引起的应变一样，，，，，相邻两桥臂温度引起的输出电压为零。。。。。。。。
02自我温度赔偿法
自我温度赔偿法是凭据被测物资料的热膨胀系数的分歧来调节应变片敏感栅，，，，，在线性膨胀系数为βs 的被丈量物平面上粘贴着电阻元素的线性膨胀系数为βg 的应变片，，，，，该应变片每上升1℃的表观应变量εT由以下公式所示：
a：电阻元素电阻温度系数
Ks：应变片的应变率
自动赔偿温度型应变片是凭据以上公式及被丈量物的线性膨胀系数，，，，，通过节造应变片电阻元素的电阻温度系数来确保 靠近为零的应变片。。。。。。。。
图6 自我温度赔偿示意图
三桥路激励的选择
应变片的激励电流必要思考到产生的焦耳扰纂散热的关系，，，，，与金属衔接时，，，，，最大限度为20mA，，，，，常用的激励电流限度为10mA～15mA。。。。。。。。
电桥激励电压的尺度为：120?时，，，，，2～4V；；；；；350?时，，，，，5～10V。。。。。。。。若被丈量物为薄型物体，，，，，又是陶瓷、塑料之类散热性欠安的资料时，，，，，可使用更低一点的电桥激励电压。。。。。。。。
