电机俗称马达，，，，，，是一种传动机械设备，，，，，，在日常的出产生涯中四处可见，，，，，，以往电机出产厂商都是人为出产方式进行电机造作。。。。。。。。但是随着智能造作产业升级转型，，，，，，各类型自动化电机出产线利用越来越宽泛，，，，，，对产线化电机检测系统的高效、精准、自动化等方面的要求也越来越高，，，，，，因而，，，，，，急必要一种测试快捷、精准靠得住的电机测试平台。。。。。。。。

　　本套电机测试平台解决规划重要针对幼型电机产线化测试利用需要，，，，，，可人为操作测试，，，，，，亦可集成于自动化产线自动测试，，，，，，可有效满足出产线上电机的各类测试需要。。。。。。。。电机测试平台选取伺服电机作为负载，，，，，，可模拟分歧负载个性曲线，，，，，，盛开的节造及数据端口，，，，，，能够方便快捷的集成于自动化产线中进行测试。。。。。。。。

一产线化电机测试平台凭据

　　本套电机测试平台系统规划重要参照以下国度尺度，，，，，，在精度、能力上满足或超过尺度领域，，，，，，以高可用性、可守护性、可溯源性为领导思想，，，，，，进行整体设计，，，，，，力求为客户提供满足现有测试需要，，，，，，两全将来发展必要，，，，，，整体成本可控，，，，，，使用守护成本低，，，，，，精度及靠得住性高的尺度化试验平台。。。。。。。。

　　◆ GB/T 755 旋转电机定额和机能

　　◆ GB/T 1311直流电机试验步骤

　　◆ GB/T 14481 单一样步电机试验步骤

　　◆ GB/T 9651 单相异步电动机试验步骤

　　◆ GB/T 13958 无直流励磁绕组同步电动机试验步骤

　　◆ GB/T 21418 永磁无刷电动机系统通用技术前提

　　◆ GB/T 1032三相异步电动机试验步骤

　　◆ GB/T 1029 三一样步电机试验步骤

　　◆ GB/T 22669 三相永磁同步电动机试验步骤

　　◆ GB/T 22670 变频器供电三相笼型感应电动机试验步骤

　　◆ GB/T 6738 电丈量批示和纪录仪表及其附件的安全要求

　　◆ GB 50150 电气装置装置工程电气设备交代试验尺度

　　◆ GB/T 14549 电能质量公用电网谐波

二产线化电机测试平台技术要求

　　● 产线化电机测试平台面对的被试电机电压等级、功率等级多种多样，，，，，，要求电量测试设备具备宽动态领域的测试机能；；；；；

　　● 随着变频调速技术的利用，，，，，，导致被试电机频带宽且波形复杂，，，，，，必要电机测试平台满足直流以及宽频率领域内变动的正弦、非正弦、PWM波等波形的高精度测试；；；；；

　　● 扭矩动态变动且领域宽，，，，，，必要保障宽领域扭矩的正确测试；；；；；

　　● 要求负载设备具备急剧的动态响应机能；；；；；

　　● 要求测试平台负载设备能够有效模拟各类个性曲线，，，，，，实现被试电机现实工况测试；；；；；

　　● 要求测试平台安全机能高，，，，，，保障现场人员的安全；；；；；

　　● 产线测试，，，，，，要求具备优良的系统耦合机能和自动化测试机能。。。。。。。。

三产线化电机测试平台组成

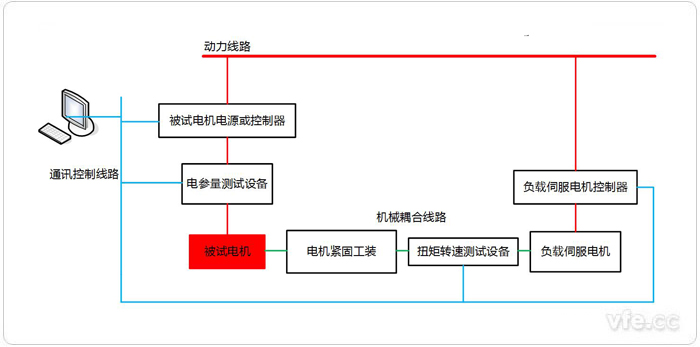

图示：产线化电机测试平台组成拓扑图

　　如上图所示为电机测试平台组成拓扑图，，，，，，本套电机测试平台重要由上位机、被试电机电源或节造器、电参量测试设备、被试电机、电机紧固工装、扭矩转速测试设备、负载伺服电机、负载伺服电机节造器等部件设备组成。。。。。。。。上位机节造软件节造负载伺服电机运行，，，，，，实现预约被试电机的检测项目；；；；；试验过程中上位机读取各测点测试数据，，，，，，输出试验报表和个性曲线图。。。。。。。。

　　电参量测试设备和扭矩转速测试设备可满足被丈量宽动态领域的高精度测试需要；；；；；负载伺服电机由节造器节造，，，，，，可实现对扭矩转速输出的精准、急剧节造，，，，，，模拟分歧负载状态下的工作个性，，，，，，有效的保险被试电机的精准靠得住测试。。。。。。。。同时，，，，，，电机紧固工装可凭据用户产线要求，，，，，，配置为四维可调人为紧固工装或自动化紧固工装，，，，，，满足分歧产线测试的配置需要。。。。。。。。

　　重要职能：

　　◆ 测试被试电机输入电压、电流、功率、频率等；；；；；

　　◆ 测试被试电机输出扭矩、转速等；；；；；

　　◆ 电压、电流、功率趋向曲线及复合曲线；；；；；

　　◆ 被试电机的负载个性曲线模拟及测试；；；；；

　　◆ 被试电机的效能测试；；；；；

　　◆ 自动实现预约造试验项目；；；；；

　　◆ 盛开的节造及数据输出端口，，，，，，用户可实现客造化试验；；；；；

　　◆ 定造化报表和曲线的输出。。。。。。。。

四产线化电机测试平台技术响应性

　　选取自动无缝量程转换的功率丈量单元，，，，，，可有效保障被试电参量在200倍量程比领域内系统精度不低于0.2%rd；；；；；

　　功率单元有效带宽不低于100KHz，，，，，，可满足直流、互换正弦、非正弦、PWM波等波形的高精度测试；；；；；

　　选取高精度扭矩转速传感器，，，，，，可保障大扭矩及幼扭矩及动态变动过程中的高精度扭矩测试；；；；；

　　选取伺服电机作为负载设备，，，，，，响应速度快，，，，，，齐全满足家用电机测试利用需要；；；；；

　　伺服电机可节造转速或扭矩，，，，，，选择相宜的功率型号可齐全覆盖被试电机个性曲线，，，，，，模拟分歧负载下的现实运行工况；；；；；

　　测试平台传动部门选取防护罩壳；；；；；，，，，，，动力线路部门亦全数封关在装置层板上，，，，，，配置过流及漏电；；；；；た，，，，，，可保险测试过程中的现场人员安全；；；；；

　　系统盛开节造及数据输出端口，，，，，，用户可实现对测试流程的自界说节造及测试数据的实时获取。。。。。。。。

---
