1、试验电源波形品质的要求

　　《GB755-2008旋转电机定额和机能》指出，，，，，，，，供电电源的谐波电压因数HVF需满足：

　　N设计电动机不超过0.03，，，，，，，，其它电机未加注明的不超过0.02。。。。。。

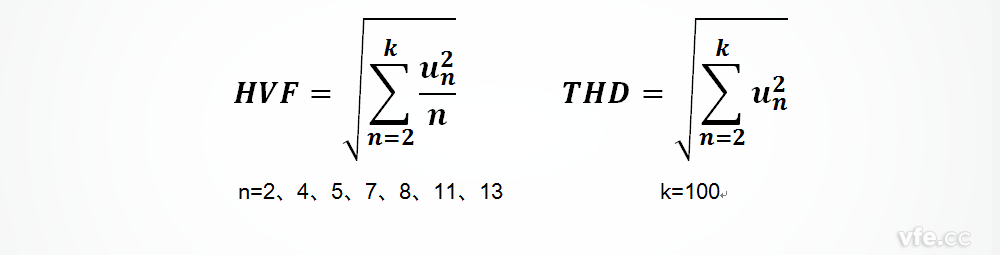

　　值妥贴心的是，，，，，，，，HVF不等同于THD，，，，，，，，GB755-2008旋转电机定额和机能别离给出了两者的推算公式：

　　尺度中同时指出，，，，，，，，k=13，，，，，，，，且对于三相电机而言，，，，，，，，n不蹬宗3及3的整数倍，，，，，，，，这样，，，，，，，，现实上HVF只推算了2、4、5、7、8、11、13等7次谐波，，，，，，，，而THD蕴含2~100共99次谐波。。。。。。加上HVF推算公式中，，，，，，，，每次谐波平方后还要除以对应的谐波次数，，，，，，，，HVF显著幼于THD。。。。。。也就是说，，，，，，，，用HVF作为评价指标，，，，，，，，要求低于THD。。。。。。

　　对于以调压器或机组为试验电源的高效电机试验台，，，，，，，，只有电源品质满足HVF的要求即可。。。。。。

　　由于HVF仅思考了低次谐波的影响，，，，，，，，而变频器输出谐波以高次为主，，，，，，，，这是GB755所没有思考到的，，，，，，，，因而，，，，，，，，对于选取变频器为试验电源的高效电机试验台，，，，，，，，还应试虑高次谐波的影响。。。。。。这一点，，，，，，，，在《GB/T 20161-2008变频器供电的笼型感应电动机利用导则》的第四章电压和电流的频谱中明确指出：

　　“在GB755-2008的7.2.1中，，，，，，，，笼型感应电动机供电电压允许的谐波分量暗示为一个数值，，，，，，，，称为谐波电压因数（HVF）。。。。。。然而，，，，，，，，这个因数对变频器供电不合用。。。。。。”

　　电源品质对高效电机的温升及效能丈量城市产生影响，，，，，，，，综合思考，，，，，，，，对于选取变频电源供电的电机试验台，，，，，，，，建议对变频电源的波形品质要求选取THD代替。。。。。。对于开关频率较高的变频电源，，，，，，，，在确认13次以上高次谐波含量足够幼时，，，，，，，，仍可选取HVF。。。。。。WP4000变频功率分析仪可同时显示试验电源的HVF和THD。。。。。。

　　值妥贴心的是，，，，，，，，对于变频电源而言，，，，，，，，输出电压越低，，，，，，，，谐波含量越大，，，，，，，，通常波形品质很难全领域输出满足上述要求。。。。。。较合理的要求是在380V和690V电机试验关注的领域内满足THD≯0.02的要求。。。。。。现实领域可定为：90V~900V（拜见第二节的电压正确限值领域）。。。。。。

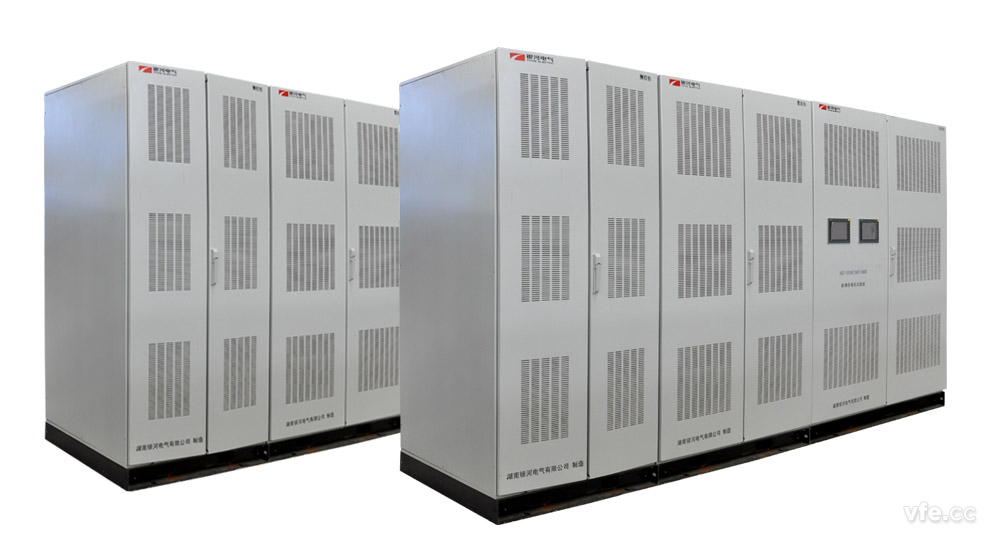

图1、500kW高效电机试验台专用变频电源

2、电量丈量系统精度指标需满足尺度要求

　　《GB/T1032三相异步电动机试验步骤》指出，，，，，，，，电量测试设备正确度不低于0.2级（满量程），，，，，，，，同时指出，，，，，，，，应尽量使量程靠近读数，，，，，，，，现实上就是要求，，，，，，，，在整个测试领域内，，，，，，，，正确度指标需满足0.2级。。。。。。通常厂家把稳了前面的要求，，，，，，，，而忽略了后面的要求，，，，，，，，将导致试验了局出现较大的误差。。。。。。这两个要求结合起来，，，，，，，，就是要求测试设备（或系统）在宽领域内满足精度要求。。。。。。

电压正确限值领域：

　　高效电机试验台通常至少要两全380V和690V两种电压等级的电动机。。。。。。凭据GB/T1032的要求，，，，，，，，空载试验最高电压测试点为125%额定电压，，，，，，，，因而，，，，，，，，最高测试电压至少达到900V。。。。。。空载试验和堵转试验的最低电压测试点通常涵盖25%额定电压，，，，，，，，因而，，，，，，，，最低测试电压至少达到90V。。。。。。

　　即：电压正确限值领域应覆盖：90V~900V。。。。。。

　　目前大部门功率丈量仪器支持1000V直接丈量，，，，，，，，并且具备多个电压量程，，，，，，，，通常能够满足要求。。。。。。

电流正确限值领域：

　　高效电机试验台试验对象通常要求蕴含375kW/380V电机。。。。。。其额定电流约700A，，，，，，，，堵转试验要求达到1400A。。。。。。如果被试电机最幼功率为7.5kW/380V，，，，，，，，其额定电流约为14A。。。。。。最幼空载电流依照额定电流的20%思考，，，，，，，，约为3A。。。。。。

　　即：电流正确限值领域应覆盖：3A~1400A。。。。。。

　　若被试电机功率领域更宽，，，，，，，，将要求更宽的被测电流正确限值领域。。。。。。

功率因数正确限值领域：

　　异步电机空载功率因数可达0.1甚至更低。。。。。。

　　即：功率因数正确限值领域应覆盖：0.1~1

　　当功率因数低于0.2时，，，，，，，，可适当降低功率丈量精度的要求。。。。。。

　　值妥贴心的是，，，，，，，，功率因数对功率丈量正确度的影响不仅仅通过丈量仪表阐发，，，，，，，，还与前端的电压传感器和电流传感器的角差（相位误差）有关。。。。。。

　　GB/T1032要求互感器的正确度不低于0.2级。。。。。。凭据JJG313-2010丈量用电流互感器检定规程和JJG314-2010丈量用电压互感器检定规程的要求，，，，，，，，0.2级电压/电流互感器的角差（50Hz时）应不大于10′。。。。。。当选取霍尔电压传感器或霍尔电流传感器时，，，，，，，，其角差指标亦应满足上述要求。。。。。。

　　注：目前霍尔电压传感器和霍尔电流传感器均无角差指标，，，，，，，，通常而言，，，，，，，，霍尔电压传感器角差指标难于满足10′的要求，，，，，，，，部门关环式霍尔电流传感器角差指标能够满足。。。。。。具体角差指标应由出产厂家给出或通过法定计量检定机构出具的校准证书给出。。。。。。

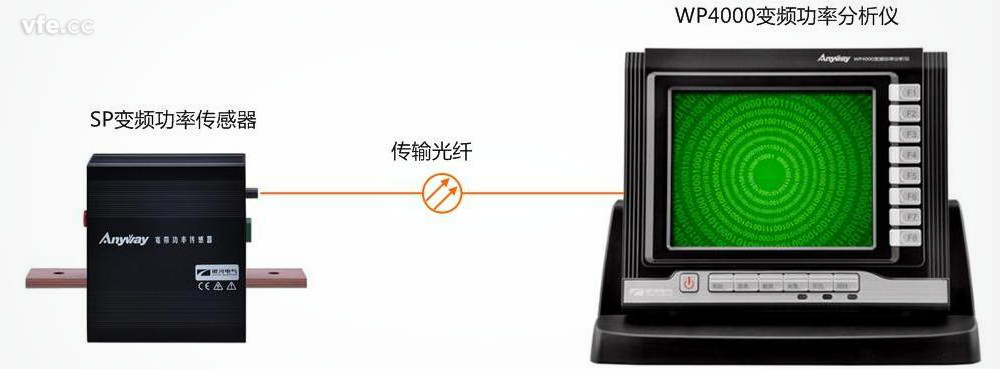

图2、全面满足高效电机试验测试要求的电量测试系统——WP4000变频功率分析仪

3、扭矩仪精度指标不低于0.2级

　　由于目前扭矩仪通常依照满量程标称精度，，，，，，，，0.2级的扭矩仪，，，，，，，，在半量程时，，，，，，，，相对误差限值约为0.4%，，，，，，，，被测扭矩更幼时，，，，，，，，丈量了局的相对误差更大。。。。。。因而，，，，，，，，应尽量凭据被试电机的扭矩选择相宜量程的扭矩仪，，，，，，，，若是被试电机规格较多，，，，，，，，可选用分歧量程的扭矩仪，，，，，，，，与被试电机配套使用。。。。。。

4、电功率与机械功率的同步测试

　　电量测试系统的电功率测试尽量与扭矩及转速同步测试。。。。。。这里的同步测试不等同于同时测试（或同时纪录），，，，，，，，同步测试相当于对每一个丈量数据而言，，，，，，，，肇始点一样，，，，，，，，实现点一样。。。。。。通常来讲，，，，，，，，若是两套系统（重要指仪表部门）不是由一个厂家造作，，，，，，，，较难实现该职能。。。。。。这一点，，，，，，，，必要向集成商提出来。。。。。。

5、正确的试验步骤

　　很多人以为，，，，，，，，直接法丈量效能较为正确。。。。。。即同步丈量输入功率和输出功率，，，，，，，，用输出功率与输入功率的比值作为电动机的效能。。。。。。事实上，，，，，，，，对于效能较高的电机，，，，，，，，该法得到的电机效能的不确定度较大，，，，，，，，而选取损耗分析法能够得到较幼的不确定度。。。。。。

　　《GB/T 1032-2005三相异步电动机试验步骤》10.3A法——输入——输出法一节中明确指出：通常A法仅限于效能不大于80%的电动机。。。。。。

　　《GB/T 1032-2012三相异步电动机试验步骤》11.1.2试验步骤与效能丈量不确定度一节中推荐A法的合用领域为功率幼于1kW的电动机。。。。。。

　　基于幼功率电动机通常效能较低的法规，，，，，，，，新老版本的领导思想是统一的。。。。。。

　　《GB18613-2006中幼型三相异步电动机能效限造值及能效等级》明确划定，，，，，，，，效能试验选取损耗分析法。。。。。。这里的损耗分析法，，，，，，，，蕴含B（B1）法或E（E1）法。。。。。。E法不必要扭矩仪。。。。。。

　　《GB18613-2012中幼型三相异步电动机能效限造值及能效等级》进一步明确，，，，，，，，效能试验选取《GB/T1032三相异步电动机试验步骤》中的B法——丈量输入-输出功率的损耗分析法。。。。。。

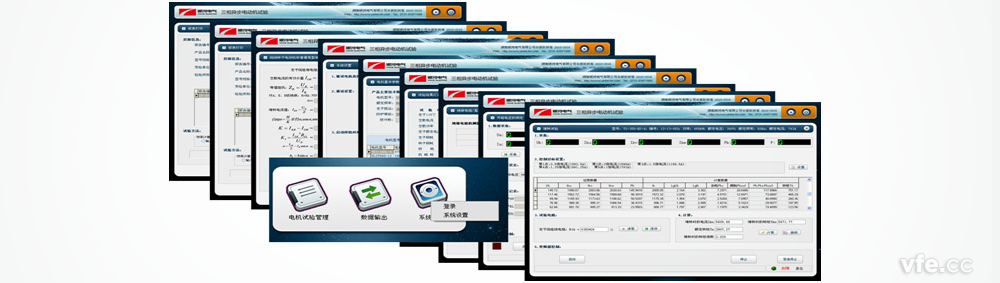

图3、三相异步电动机型式试验软件

---
