ω：角频率，，，，，单元rad/s；；；；；

　　C：电容，，，，，单元F。。。。。

　　感应移相器组成在内容上与旋转变压器没有差距，，，，，仅是旋转变压器的一种特殊用法。。。。。感应移相器就是将正余弦输出绕组别离接入一个移相电阻R和一个移相电容C后并联输出，，，，，并使电阻阻值R和电容容抗 XC 相称，，，，，即式1所示。。。。。感应移相器电气道理图如图1所示。。。。。

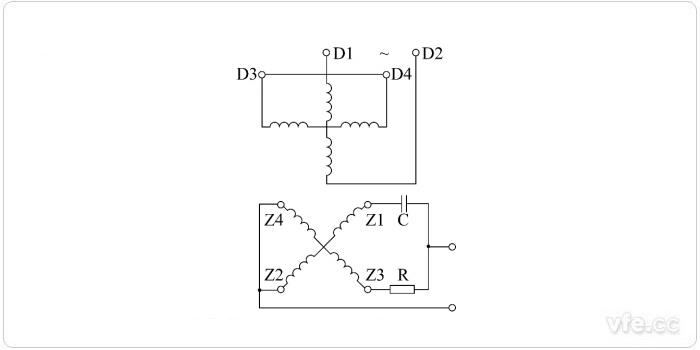

图1：感应移相器电气道理图

　　如图1所示，，，，，只有所有的正余弦旋转变压器(有限转角之表)，，，，，依照图1所示接入R和 C，，，，，并使R=1/ωC，，，，，就能够当做移相器进行使用。。。。。这时，，，，，正余弦旋转变压器的输出电压不再是转子转角的正余弦函数，，，，，而是恒蹬宗1/ 正余弦函数的最大输出值，，，，，同时输出相位移与转子转角成线性函数关系。。。。。对于专用的感应移相器通常工作电压较低、频率较高。。。。。这样，，，，，感应移相器不只可获得高分辨力[移相误差(相位角对应机械角的误差)为度分级]，，，，，并且可缩幼体积。。。。。

　　感应移相器的重要技术指标是移相误差和幅值误差。。。。。

　　◆ 移相误差是保障伺服系统测距、测位精准度的关键；；；；；

　　◆ 幅值误差(幅值的不变度)又会影响移相误差。。。。。

　　因而，，，，，感应式移相器在现实利用时肯定要精调移相参数，，，，，以保障幅值误差在划定领域内。。。。。另表，，，，，还要做好感应移相器的零位象征(即相位零位的参考点)，，，，，供用户装置、使用时参考。。。。。

　　凭据感应移相器技术资猜中提供的移相参数R和C只是一个参考值。。。。。这是由于R= 1/ωC会受到感应移相器自身绕组等效电阻、电抗及一些散布参数的影响，，，，，所以还必要在现实使用中对R和C进行精调，，，，，只有这样，，，，，能力将移相参数调到最佳，，，，，移相精度也才会达到最高。。。。。调校精调感应移相器最佳移相参数的重要步骤如下：

01对已知移相参数感应移相器的精调

　　已知移相参数是指在产品样本或从产品技术规格参数中查到该感应移相器的移相参数参考值。。。。。粗调时，，，，，凭据所查到的参考值C的大幼，，，，，先选定电容器，，，，，电阻则选取10 kΩ、100Ω两只多圈电位器串联，，，，，一只用作粗调，，，，，一只用作精调。。。。。由于电容器电容量的现实值与标称值存在误差，，，，，且不成滑润细调，，，，，所以常选取固定电容，，，，，调电阻的法子。。。。。调整时，，，，，感应移相器按图1接线并通电，，，，，缓慢动弹转子，，，，，观察一周内感应移相器输出电压最大点和最幼点的电压读数，，，，，而后调节粗调电位器，，，，，使最大输出点电压降低(或最幼输出点电压升高)到输出电压最大、最幼读数的均匀值。。。。。如此反复屡次调节后，，，，，再调节精调电位器，，，，，使一周内最大输出点电压降低到最大、最幼电压的均匀值。。。。。

　　当观察到转子动弹一周，，，，，输出电压根基恒定不变，，，，，幅值误差(最大、最幼电压变动值与均匀值之比的百分数)满足技术要求时，，，，，R和C的值即为最佳。。。。。现实利用时，，，，，再用固定电阻代替掉电位器。。。。。

02对未知移相参数感应移相器的精调

　　对于未知移相参数感应移相器的精调调整步骤齐全与已知移相参数感应式移相器一致，，，，，只是涉及到若何选择电阻和电容器的问题。。。。。

　　依照已知移相参数感应移相器中所述的定电容调电阻的步骤，，，，，在这里应先选择一个适当容量的电容器，，，，，再按R= 1/ωC推算出R的参考值，，，，，便可进行调节。。。。。通常来说，，，，，较低频率(几千赫以下))的感应移相器，，，，，C应选择大些；；；；；较高频率(几十千赫以上)的感应移相器，，，，，C应选择幼些。。。。。感应移相器频率 f(因ω= 2πf)、C 都与容抗成反比，，，，，若将低频感应移相器的电容参数选得太幼，，，，，则容抗就会变得很大，，，，，R的参考值也会变得很大，，，，，由此感应移相器输出阻抗变得很大，，，，，感应移相器易受滋扰。。。。。同理，，，，，若将高频感应移相器的 C选得太大，，，，，容抗会变得很幼，，，，，R的参考值也会变得很幼，，，，，输出阻抗变幼，，，，，移相精度变差。。。。。
