旋转变压器，，，，，，也能够简称为旋变，，，，，，是一种用于解算装置和数字传输系统的信号电机。。。。。。它的工作道理与通常变压器没有性质差距，，，，，， 分歧之处是它的输出绕组和励磁绕组能作相对旋转位移，，，，，， 从而扭转输出绕组与励磁绕组的磁耦合度。。。。。。因而，，，，，，它的输出电压不只跟变迸仔关，，，，，， 还与转子转角有关。。。。。。下面本文就凭据当前旋转变压器的技术特点进行单一介绍。。。。。。

一旋转变压器结构特点

　　旋变的定、转子上都别离嵌放有两个匝数、线径、几何尺寸等齐全一样且正交 90°的绕组，，，，，，定转子绕组都可用作励磁或输出，，，，，，即定子绕组作为励磁，，，，，，则转子绕组作为输出，，，，，，反之亦可。。。。。。一次侧一个绕组通电励磁，，，，，， 另一个正交绕组短路作赔偿，，，，，， 以改过磁路不合称造成的励磁磁轴偏移。。。。。。由于多极旋变的工艺误差已被多极宰割得很幼。。。。。，，，，， 对励磁磁轴偏移的影响亦很幼。。。。。，，，，， 所以通常多级旋变不设短路赔偿绕组。。。。。。二次侧一个绕组为正弦输出绕组，，，，，， 另一个为余弦输出绕组。。。。。。线性旋变一次侧与二次侧一个绕组串联励磁，，，，，， 二次侧另一个绕组作线性输出。。。。。。转子绕组接在集电环上，，，，，， 通过金属电刷与表部出线端相连。。。。。。

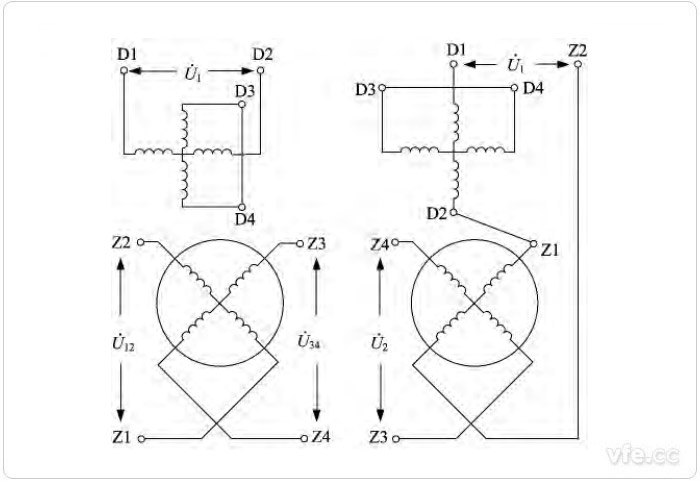

图示：正余弦旋变和线性旋变示意图

　　旋转变压器有单极对与多极对差距。。。。。。多极旋变，，，，，，是一种极对数 p 大于1的正余弦旋变，，，，，， 其精度随极对数的增大而提高。。。。。。一台多极旋变常和一台1对极旋变组装成一体(可所以共铁心共磁路，，，，，， 也可所以分铁心分磁路)，，，，，，称双通路多极旋变。。。。。。其中，，，，，，1对极部门称为粗机，，，，，，在系统中起定位作用。。。。。。粗机一周之内只有一个基准电气零位，，，，，，而精机(多极部门)有几多对极就有几多个不确定的电气零位，，，，，，只有粗、精机零位最靠近的那个电气零位，，，，，，才是共同的基准电气零位。。。。。。以此电气零位为基准，，，，，，输出信号能力切合对应的函数关系，，，，，，精机常在系统中起精测作用。。。。。。

　　旋变的重要作用是获得高精度的位相信号，，，，，，因而在设计、资料选用、机械加工等方面都出格讲求。。。。。。例如，，，，，，旋变的铁心冲片常选用高导磁机能的坡莫合金，，，，，，冲片绝缘选取氧化膜处置。。。。。。针对组装式旋变，，，，，，电刷丝(片)应选用弹性好、耐磨、接触电阻幼的银铜合金资料，，，，，，动弹部门装设滚珠轴秤祝。。。。。

　　从结构大局上，，，，，，旋变可分为有刷(有接触式)旋变、无刷(无接触式)旋变和比例式旋变。。。。。。有刷旋变的转子绕组通过集电环和电刷与表部电路接通，，，，，，其利益是工艺性好、造作单一，，，，，， 弊端是有接触、靠得住性差。。。。。。无刷旋变通常用环形变压器将电源从定子耦合到转子上，，，，，，给励磁绕组励磁，，，，，，没有集电环和电刷，，，，，，其利益是靠得住性好、寿命长，，，，，，弊端是工艺难度大、磁阻大、活络度低。。。。。。为相识决活络度低的问题，，，，，，无刷旋变多选取几千赫的高频电源励磁。。。。。。比例式旋变也称为微型感应调压器，，，，，，是一种可调输出的有限转角正余弦旋变，，，，，，转子电路用卷绕迪腚青铜簧片与表电路接通，，，，，，卷角相对于基准电气零位大于 360°。。。。。。现实利用时，，，，，，调整比例式旋变轴上的齿轮机构，，，，，，便能得到所必要的电压，，，，，，再用锁紧螺钉锁住即可，，，，，，其利益是能得到分歧比例的电压，，，，，，弊端是锁紧机构抗振性差。。。。。。

二旋转变压器的分类

　　按用处进行分类，，，，，，旋变通常分为正余弦旋变和线性旋变。。。。。。正余弦旋变的输出电压与转子转角呈正余弦函数关系。。。。。。线性旋变自身也是正余弦旋变，，，，，，只是作为线性旋变时，，，，，，变比K必须在0.56~0.59 之间 (通常取K = 0.565)，，，，，，并且励磁绕组必须与余弦输出绕组串联后励磁，，，，，，这样输出电压与转子转角在0°~ 60°之间呈线性关系，，，，，，线性误差幼于0.1% ，，，，，，其数学表白式为：

三若何提高旋转变压器的精度

01电磁增角法增长旋转变压器精度

　　旋转变压器的极对数增大能使其精度提高，，，，，，可从两个方面来分析：

　　一方面，，，，，，一台圆形电机，，，，，，圆周机械角度恒蹬宗 360°，，，，，，而其电角度的大幼则与极对数 p有关，，，，，，圆周总的电角度为 p*360°。。。。。。从这一概想来看，，，，，，多极旋变 (精机)已将有限的机械角度放大了 p 倍，，，，，，即在精机有励磁的情况下，，，，，， 即便定、转子之间仅有微幼的相对角度位移，，，，，， 其输出电信号的幅值也会有显著变动，，，，，，这就提高了机械角位移的分辨力。。。。。。

　　另一方面，，，，，，从微分学概想来看，，，，，，任何一个圆可理解为由若干极度短的线段组成，，，，，，多极旋变的极对数越大，，，，，，受齿、槽、气隙不均等成分的影响就越幼。。。。。，，，，，就能够达到极度高的角位移精度，，，，，， 即工艺误差、磁路不合称会随旋变极对数的增大而被宰割。。。。。。极对数越大，，，，，，误差宰割得越幼。。。。。，，，，，多极旋变的精度也就越高。。。。。。

02机械增角法增长旋转变压器精度

　　前面介绍了选取电磁增角法提高旋变精度的道理，，，，，，在现实工作中也可用机械增角法提高旋变精度。。。。。。即用齿轮增速道理将两台同型号1对极旋变啮合起来，，，，，，类似一台双通路多极旋变，，，，，，称为机械增角旋变，，，，，，早期利用的就是这种结构大局的多极旋变。。。。。。其中，，，，，，低速自动轮旋变类似目前双通路多极旋变的粗机，，，，，，高速从动轮旋变类似于精机，，，，，，增速比等效于极对数。。。。。。在忽略齿轮分度和啮合误差影响的前提下，，，，，，机械增角旋变的分辨力可随增速比n提高n倍，，，，，，精度也可随之提高。。。。。。

---
