一对称三相电路介绍

　　对称三相电路是指三相电路中，，，，，，三相电源对称、三相负载对称、三个线路复阻抗对称的三相电路。。。。。。。。三相电源对称是指组成电源的三个电压源幅值一样、频率一样、相位互差1200。。。。。。。。在电机测试之中，，，，，，使用的电源根基上都是三相对称的，，，，，，并且若是没有出格注明，，，，，，三相电源都是正序的，，，，，，当电源是正序时，，，，，，各相之间电压向量关系如图1所示：

(1)

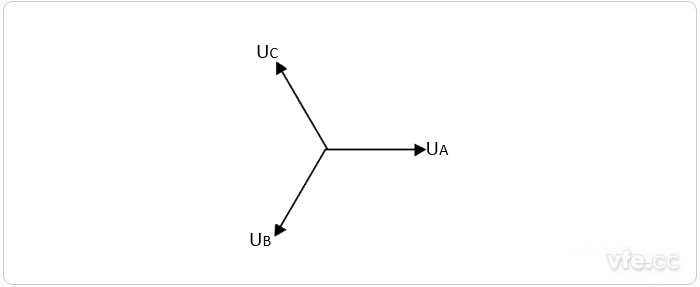

图1 正序电压向量图

二星形衔接电参量之间变换关系

　　在星形衔接的三相电源或者三相负载中，，，，，，衔接示意图如图2所示：

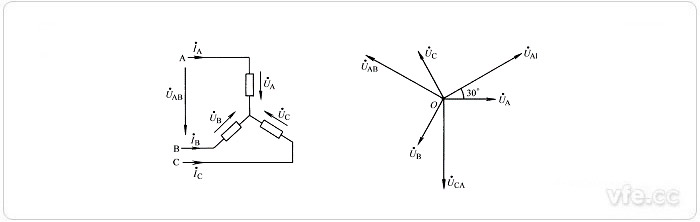

图2 星形衔接及电压向量图

　　凭据公式(1)可得：

(2)

　　凭据基尔霍夫电流定律可知，，，，，，对于星形衔接，，，，，，线电流蹬宗相电流。。。。。。。。

　　即对于星形衔接的三相电源或三相负载，，，，，，线电流和相电流是统一电流；；；；；；；线电压是相电压的倍，，，，，，且线电压超前于相应的相电压300。。。。。。。。

三三角形衔接电参量之间变换关系

　　三角形衔接示意图如图3所示：

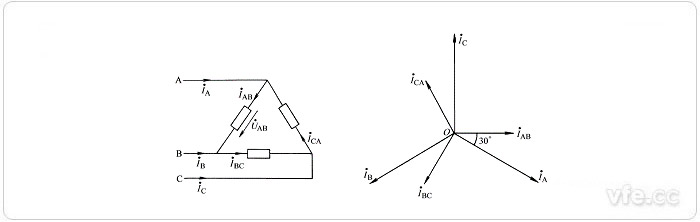

图3 三角形衔接及电流向量示意图

　　凭据基尔霍夫电压定律可知，，，，，，对于三角形衔接其线电压蹬宗相电压，，，，，，并且依然满足正序的关系，，，，，，即：

(3)

　　凭据图3可知：

(4)

　　凭据基尔霍夫电流定律可得：

(5)

　　即对于三角形衔接的三相电源或三相负载，，，，，，线电压和相电压为统一电压;线电流是相电流的 倍，，，，，，且线电流滞后于相应的相电流300。。。。。。。。

四幼结

　　凭据上面的分析可知，，，，，，对称三相电路的线电压、线电流、相电压、相电流都满足正序的关系，，，，，，唯一分歧的处地点于电源或者负载的衔接方式分歧，，，，，，线电压与相电压、线电流和相电流之间的关系分歧，，，，，，具体的关系拜见公式(2)和公式(5)。。。。。。。。

---
