16A以下谐波电流发射限值要求
- 浏览次数：7109次
- 颁布功夫：2017/2/26 19:56:12
- 作者：ly_yinhe
谐波电流发射丈量是电磁兼容试验中沉要的测试项目，， ，，， ，，有关的国度级国际尺度均对注入到公用供电系统中的谐波电流由明确限值要求 。 。。 。。 。下面本文重要凭据尺度要求介绍每相输入电流≤16A设备的谐波电流发射限值要求 。 。。 。。 。
一谐波电流丈量电路

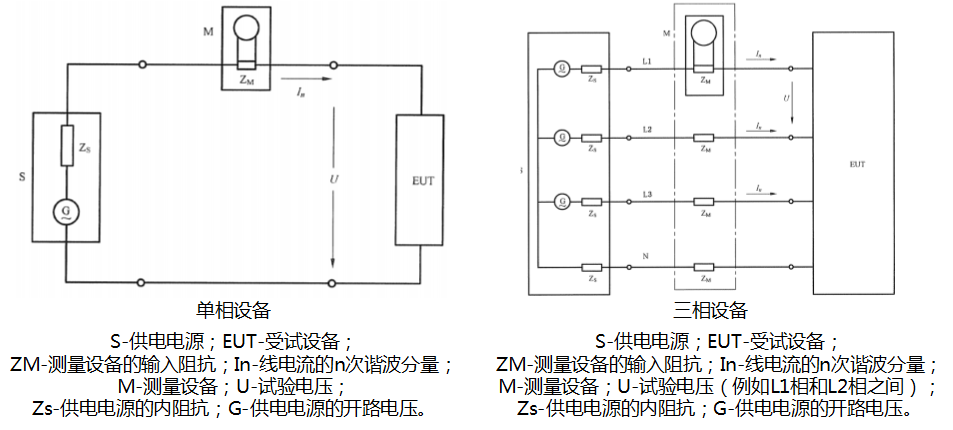

受试设备EUT的谐波电流选取上图1所示电路进行丈量 。 。。 。。 。有关尺度规范中的谐波电流限值仅合用于线电流而非中线电流； ；；；；；；；对于单相设备，， ，，， ，，丈量零线的电流包办线电流 。 。。 。。 。
二谐波丈量设备分类
为了有效分辨谐波电流限值，， ，，， ，，将检测谐波电流限值设备分为以下A、B、C、D四类：
A类：
-平衡的三相设备； ；；；；；；；
-家用电器，， ，，， ，，不蕴含列入D类的设备； ；；；；；；；
-工具，， ，，， ，，不蕴含便携式工具； ；；；；；；；
-白炽灯调光器； ；；；；；；；
-音频设备 。 。。 。。 。
未划定为B、C、D类的设备均视为A类设备 。 。。 。。 。
B类：
-便携式工具； ；；；；；；；
-不属于专用设备的弧焊设备 。 。。 。。 。
C类：
-照明设备 。 。。 。。 。
D类：
划定功率不大于600W的下列设备：
-幼我推算机和幼我推算机显示器； ；；；；；；；
-电视接管机 。 。。 。。 。
三谐波电流限值利用要求
首先在整个试验观察周期内得到的单个谐波电流的均匀值不能大于所选取的限值 。 。。 。。 。
对于每次谐波，， ，，， ，，所有1.5s谐波电流滑润均方根值应满足下列要求的二者之一：
a)不大于所利用限值的150%； ；；；；；；；或者
b)当同时满足下列前提时，， ，，， ，，不大于所利用限值的200%：
-EUT属于A类设备； ；；；；；；；
-超过150%利用限值的持续功夫，， ，，， ，，不超过10%的观察周期，， ，，， ，，或者持续功夫总共不超过试验观察周期内的10min（取两者中较幼者），， ，，， ，，以及
-在整个试验观察走起内，， ，，， ，，谐波电流的均匀值不超过利用限值的90% 。 。。 。。 。
对于21次及以上的奇次谐波，， ，，， ，，在整个观察周期中1.5s滑润方均根值推算的每个单次谐波电流的均匀值，， ，，， ，，能够超过合用限值的50%，， ，，， ，，只有满足下列前提：
-丈量的部吩戽次谐波电流值不超过利用限值推算而得出的部吩戽次谐波电流值； ；；；；；；；
-所有单个谐波电流的1.5s滑润均方根值应不大于所利用限值的150% 。 。。 。。 。
注：
1.5s谐波电流滑润均方根值：单个DFT功夫窗口内丈量1.5s滑润有效值谐波电流； ；；；；；；；
单个谐波均匀电流值：整个观察周期内由DFT功夫窗口得到的丈量值的算术均匀值 。 。。 。。 。
四各类设备的谐波电流限值
01A类设备的限值
A类设备输入电流的各次谐波不应超过表1给出的限值 。 。。 。。 。
表1：A类设备的限值
02B类设备的限值
B类设备输入电流的各次谐波不超过表1给出值的1.5倍 。 。。 。。 。
03C类设备的限值
1.有功输入功率大于25W
对于有功输入功率大于25W的照明设备，， ，，， ，，谐波电流不超过表2给出的有关限值 。 。。 。。 。对于带有内置式调光器或壳式调光器的白炽灯照明设备可选取表1的限值 。 。。 。。 。
对于带有内置式调光器、独立式调光器或壳式调光器的放电照明设备，， ，，， ，，使用下列前提：
-在最大负荷状态下谐波电流不超过表2给出的百分数限值； ；；；；；；；
-在职何调光地位，， ，，， ，，谐波电流不应超过最大负荷前提下允许的电流值； ；；；；；；；
2.有功输入功率不大于25W
有功输入功率不大于25W的放电灯，， ，，， ，，应切合下列两项要求之一：
-谐波电流不超过表3第2栏中与功率有关的限值； ；；；；；；；或
-基波电流百分数暗示的3次谐波电流≤86%，， ，，， ，，5次谐波≤61%； ；；；；；；；同时，， ，，， ，，当基波电源电压过零点作为参考0°时，， ，，， ，，输入电流波形应在60°或之前达到电流阈值，， ，，， ，，在65°或之前出现峰值，， ，，， ，，在90°之前不能降低到电流阈值以下 。 。。 。。 。
注：电流阈值蹬宗在丈量窗口内出现的最高绝对峰值的5%，， ，，， ，，蕴含该最该绝对峰值的周期之内确定相位角丈量值 。 。。 。。 。
表2：C类设备的限值
D类设备的限值
04D类设备的限值
对于D类设备要求正确丈量谐波电流和功率，， ，，， ，，各次谐波电流应不超过表3给出的限值要求 。 。。 。。 。
表3：D类设备的限值
