有源模拟电阻器是一种尺度电阻，，，，，，常用于一些电阻检定或其他有关参量的检试验中。。。。。。下面本文重要凭据电阻检定规程内容介绍有源电阻模拟器的分类及检定操作中的工作道理。。。。。。

一有源模拟电阻器分类

　　有源模拟电阻器可分为电流型有源模拟电阻器和电压型有源模拟电阻器。。。。。。

二电流型有源模拟电阻器

01电流型有源模拟电阻器检定道理框图

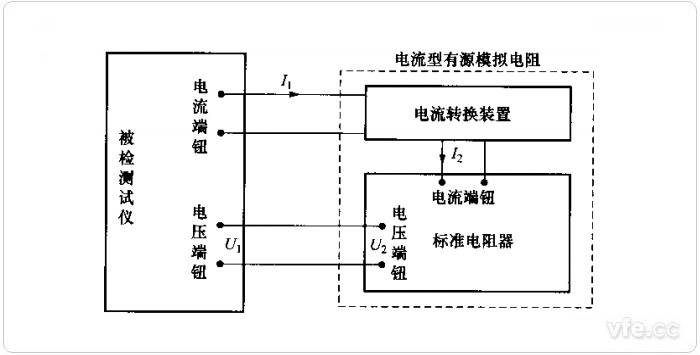

　　电流型有源模拟电阻器的检定道理框图参照图1所示。。。。。。

图1：选取电流型有源模拟电阻器的检定道理框图

01电流型有源模拟电阻器工作道理

　　电流型有源模拟电阻器是将被检测试仪产生的大电流I1通过电流转换装置按肯定的比例转换成幼电流I2，，，，，，而后加在无源尺度电阻器上，，，，，，从而降低了对无源尺度电阻器的功率要求。。。。。。通过扭转电流转换装置的变比或无源尺度电阻器的阻值，，，，，，即可调节检按时检定点的电阻值。。。。。。

　　在尺度电阻器上的电流I2见下式

　　式中：

　　K——电流转换装置的变比。。。。。。

　　在尺度电阻器上产生的电压U2见下式

　　式中：

　　R——尺度电阻器的阻值。。。。。。

　　电压U2也是加在被检测试电压端钮上的电压，，，，，，所以

　　因而，，，，，，被检测试仪所测的现实等效电阻值R1见下式

　　由此可见，，，，，，检按时，，，，，，只需调节电流转换装置的变比(或尺度电阻器的阻值)，，，，，，就能够得到分歧阻值的检定点。。。。。。

三电压型有源模拟电阻器

01电压型有源模拟电阻器检定道理框图

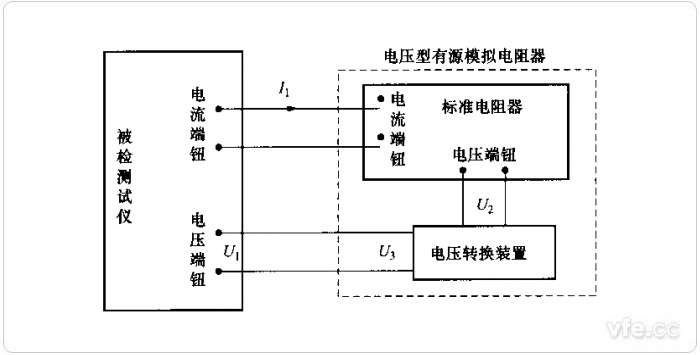

　　电压型有源模拟电阻器的道理框图拜见图2所示。。。。。。

图2：选取电压型有源模拟电阻器的检定道理框图

02电压型有源模拟电阻器工作道理

　　电压型有源模拟电阻器是将无源尺度电阻器电压端钮的电压U2通过电压转换装置按肯定的比例转换成U3，，，，，，而后加在被检测试仪的电压端钮。。。。。。通过扭转电压转换装置的变比或无源尺度电阻器的阻值，，，，，，即可调节检按时检定点的电阻值。。。。。。

　　设加在尺度电阻器上的电流为I1，，，，，，因而在尺度电阻器电压端钮上产生的电压U2见下式

　　当电压变换装置的变比为K时，，，，，，则电压变换装置的输出电压U3见下式

　　U3也是加在被检测试仪电压端钮上的电压，，，，，，所以有

　　被检测试仪所测的现实等效电阻值R1见下式

　　由此可见，，，，，，检按时，，，，，，只需调节电压转换装置的变比K(或尺度电阻器的阻值)，，，，，，就可得分歧阻值的检定点。。。。。。

---
