工频接地电阻测试仪通常是指通过电流极注入测试电流，，，，，通过电压极获得有关的电位，，，，，能直接显示丈量值的接地电阻测试设备。。。。。工频接地电阻测试仪是一种急剧的接地电阻测试设备，，，，，在工业现场能够很方便的利用。。。。。本文重要凭据电阻丈量装置通用技术前提介绍工频接地电阻测试仪误差检测有关内容。。。。。

一工频接地电阻测试仪分类

　　按合用对象分类，，，，，接地电阻测试仪通常可分为两类：

　　A类：合用于通常接地装置接地电阻的丈量(即通例丈量)；；；；；；；

　　B类：合用于大型接地装置接地阻抗的丈量(即特殊丈量)。。。。。

二工频接地电阻测试仪误差限值要求

　　额定工作前提下，，，，，在被测仪器的丈量领域内，，，，，模拟式接地电阻测试仪的根基误差不超过表1划定的极限值。。。。。

表1：模拟式接地电阻测试仪根基误差极限值

　　额定工作前提下，，，，，在划定的丈量领域内，，，，，数字式接地电阻测试仪的根基误差不超过按式1推算的根基误差极限值。。。。。式1中，，，，，变换系数a，，，，，固定误差b的值按表2确定。。。。。

……1

　　式中：

　　ED，，，，，L——数字式接地电阻测试仪根基误差极限值；；；；；；；

　　a——变换系数；；；；；；；

　　b——固定误差；；；；；；；

　　RD——基准值(数字式接地电阻测试仪的示值)。。。。。

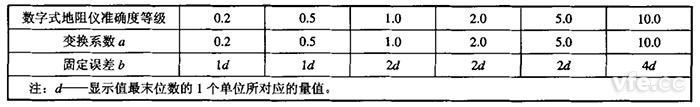

表2：数字式接地电阻测试仪变换系数和固定误差值

　　能同时模拟批示和数字显示的接地电阻测试仪应确定其中一种显示方式的示值切合划定的正确度等级。。。。。且两者示值之差不得超过该正确度等级所确定的误差极限值。。。。。

三工频接地电阻测试仪误差检测

　　在被测仪器划定的工作前提下，，，，，检测A类接地电阻测试仪的根基误差时用尺度互换电阻箱为尺度器，，，，，检测B类接地电阻测试仪的根基误差时用尺度互换电阻箱、尺度电赣注尺度电容或尺度阻抗作尺度器。。。。。尺度器的误差极限值应不超过接地电阻测试仪正确度等级划定的根基误差极限值的1/4。。。。。

01误差检测点拔取

　　模拟式接地电阻测试仪在丈量领域内的每个有分度数字的分度线处检测。。。。。

　　数字式接地电阻测试仪在其有效丈量领域内均匀拔取10个测试值(蕴含丈量领域的上限值、下限值或其左近处的值)处进行检测。。。。。

　　模拟式与数字式同时显示的接地电阻测试仪在模拟式接地电阻测试仪所检测的分度线处检测。。。。。

02误差检测步骤

　　将尺度器、等效辅助接地电阻按图1(三端子接地电阻测试仪)或图2(四端子接地电阻测试仪)所示的方式与接地电阻测试仪衔接。。。。。

　　E——接地体端子；；；；；；；P——电压(电位)极端子；；；；；；；C——电流极端子；；；；；；；

　　RE——尺度器(等效接地电阻)；；；；；；；RC、RP——等效辅助接地电阻。。。。。

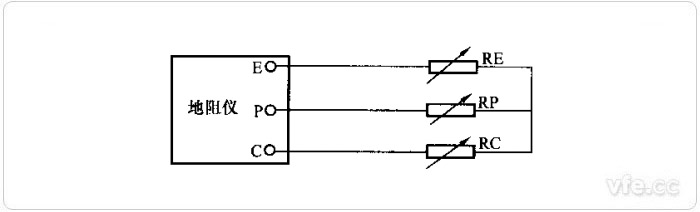

图1：三端子接地电阻测试仪接线图

　　P1、P2——电压(电位)极端子；；；；；；；C1、C2——电流极端子;

　　RE——尺度器(等效接地电阻)；；；；；；；RP、RC——等效辅助接地电阻。。。。。

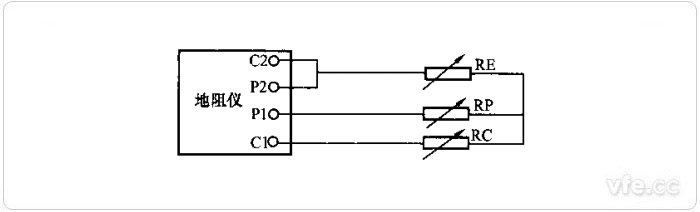

图2：四端子接地电阻测试仪接线图

　　调节尺度互换电阻箱(或尺度电赣注尺度电容、尺度阻抗)，，，，，使接地电阻测试仪的示值顺次依照设置的检定点值BX，，，，，纪录相应尺度器对应值BR。。。。。

　　等效辅助接地电阻：A类为(500±10)Ω;B类为(50±0.1)Ω。。。。。

03推算

　　接地电阻测试仪的根基误差按式2推算：

……2

　　式中：

　　EA——接地电阻测试仪的根基误差；；；；；；；

　　Bx——接地电阻测试仪的示值；；；；；；；

　　BR——尺度器的示值；；；；；；；

　　AF——基准值(接地电阻测试仪的示值)。。。。。

---
