变压器空载试验及负载试验是变压器两个沉要试验项目，，，，，通过空负载测试能够求得变压器空载损耗、负载损耗、阻抗电压等特点参数。。。。。。。。变压器空、负载损耗测试仪是专门用于变压器空负载试验有关特点参数测试的专用仪器，，，，，下面本文凭据有关国度尺度对变压器空载、负载损耗测试仪根基要求及机能试验进行介绍。。。。。。。。
变压器空、负载损耗测试仪的电压丈量应满足一下要求：
丈量领域：量程下限不大于10V，，，，，量程上限不幼于100V ；；；；；；；
丈量领域：不大于±0.5%。。。。。。。。
变压器空、负载损耗测试仪的电流丈量应满足以下要求：
丈量领域：量程下限不大于0.5A，，，，，量程上限不幼于5A ；；；；；；；
丈量误差：不大于±0.5%。。。。。。。。
变压器空、负载损耗测试仪的频率丈量应满足以下要求：
丈量领域：45Hz~65Hz ；；；；；；；
丈量误差：不大于±0.2%。。。。。。。。
测试仪的空载损耗丈量误差应不大于±1%。。。。。。。。
测试仪的负载损耗丈量误差应不大于±1%。。。。。。。。
测试仪的阻抗电压(短路阻抗)丈量误差应不大于±0.5%。。。。。。。。

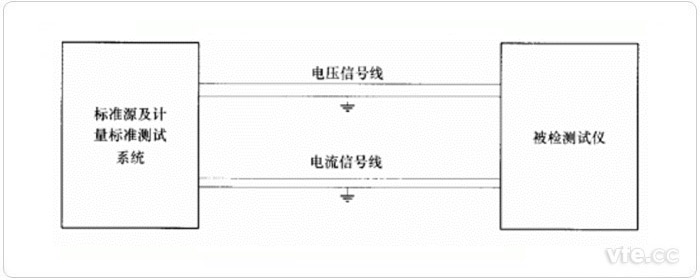

图示1：变压器空、负载损耗测试仪校验接线图
用尺度源法(其允许误差应优于被监测仪允许误差的1/5)，，，，，对测试仪的每相别离进行试验。。。。。。。。在测试仪的每个量程领域内均匀选择5个丈量点，，，，，依照图1所示接线，，，，，别离读取尺度表的示值U0和测试仪的示值UX，，，，，按下式1推算电压的丈量误差
……1
式中：
UX——电压测试示值，，，，，单元为伏特(V) ；；；；；；；
UO——尺度电压值，，，，，单元为伏特(V) ；；；；；；；
δU——电压丈量误差。。。。。。。。
尺度电源法(运行误差应优于被检测试仪允许误差的1/5)，，，，，对测试仪的每相别离进行试验。。。。。。。。在测试仪的每个量程领域内均匀选择5个测试点，，，，，依照图1所示校验接线图所示接线，，，，，别离读取尺度表的示值IO和测试仪的示值IX，，，，，依照下式2推算电流的丈量误差
……2
式中：
IX——电流测试示值，，，，，单元为安培(A) ；；；；；；；
IO——尺度电流值，，，，，单元为安培(A) ；；；；；；；
δI——电流丈量误差。。。。。。。。
用尺度电源法(其允许误差应优于被检测试仪运行误差的1/5)，，，，，对测试仪的每相别离进行试验。。。。。。。。在45Hz~65Hz之间均匀选择5个测试点，，，，，依照图1所示检测接线图接线，，，，，别离读取尺度表的示值fO和测试仪的示值fX，，，，，依照下式3推算频率的丈量误差
……3
fX——频率测试示值，，，，，单元为赫兹(Hz) ；；；；；；；
fO——尺度频率值，，，，，单元为赫兹(Hz) ；；；；；；；
δf——频率的丈量误差。。。。。。。。
用尺度电源法。。。。。。。。在测试仪的测试领域内，，，，，凭据下表1规定拔取测试点，，，，，读取尺度暗示值WO和测试仪示值WX，，，，，按下式4推算空载损耗丈量误差
表1：空载损耗测试点
……4
式中：
WX——空载损耗丈量值 ；；；；；；；
WO——空载损耗尺度值 ；；；；；；；
δW——空载损耗的丈量误差
用尺度电源法。。。。。。。。在测试仪的测试领域内，，，，，凭据下表2规定拔取测试点，，，，，读取尺度暗示值PO和测试仪的示值PX，，，，，按下式5推算负载损耗丈量误差
表2：负载损耗测试点
……5
式中：
PX——负载损耗丈量值 ；；；；；；；
PO——负载损耗尺度值 ；；；；；；；
δP——负载损耗的丈量误差。。。。。。。。
用尺度电源法，，，，，对测试仪的每相别离进行试验。。。。。。。。依照测试接线图接线，，，，，设置测试仪满量程电压为测试对象额定电压，，，，，选择测试点为额定电压的5%、10%、20%、50%、100%。。。。。。。。别离读取测试仪的示值ZX和尺度表的电压值，，，，，并凭据设置额定电压推算尺度阻抗电压值ZO，，，，，按下式6推算阻抗电压(短路阻抗)丈量误差
……6
式中：
ZX——阻抗电压(短路阻抗)丈量值 ；；；；；；；
ZO——阻抗电压值 ；；；；；；；
δZ——阻抗电压(短路阻抗)丈量误差。。。。。。。。
