光伏逆变器输入输出电压、输出频率均有限值领域。。。。。。。。无论是光伏逆变器输入电压和输出电压不切合限值领域，，，，，，，，还是互换输出侧频率领域不切合电网限值频率要求，，，，，，，，城市影响电网不变靠得住的运行，，，，，，，，必须自动跳闸脱网。。。。。。。。因而，，，，，，，，为了保障电网靠得住运行，，，，，，，，光伏逆变器必须进行过压/欠压；；；；；ぃ，，，，过频/欠频；；；；；げ馐，，，，，，，，以验证逆变器的自动脱网；；；；；ぶ澳。。。。。。。。

一光伏逆变器过压/欠压；；；；；ぃ，，，，过频/欠频；；；；；ひ

01直流输入侧过电压；；；；；

　　当光伏逆变器直流侧输入电压高于逆变器允许的直流方阵接入电压最大值时，，，，，，，，逆变器不得启动或在0.1s内；；；；；(在运行的逆变器)，，，，，，，，同时发出警示信号。。。。。。。。

　　当直流侧电压复原到逆变器运行工作领域后，，，，，，，，光伏逆变器应能正常启动。。。。。。。。

02互换输出侧过电压/欠电压；；；；；

　　光伏逆变器互换输出端电压超出输出允许电压领域时，，，，，，，，运行的光伏逆变器堵截向电网供电，，，，，，，，且堵截时应发出警示信号。。。。。。。。除大功率逆变器表对异常电压的响应功夫应满足下表1的要求，，，，，，，，电站型逆变器电压异常响应功夫应满足表2的要求。。。。。。。。在电网复原到允许的电压领域时逆变器应能正常启动运行。。。。。。。。

电网电压（电网接口处）U	最大脱网功夫s（a）
20%UN≤U＜50%UN	0.1
50%UN≤U＜85%UN	2.0
85%UN≤U＜110%UN	持续运行
110%UN≤U＜135%UN	2.0
135%UN≤U	0.05
a：主控与监测电路应切实维持与电网的衔接，，，，，，，，从而持续监督电网的状态，，，，，，，，是的“回复并网”职能有效。。。。。。。。主控与监测界说拜见GB/T 184879-2001。。。。。。。。

表1：异常电压的响应功夫

　　注：

　　最大脱网功夫是指从异常状态产生到逆变器终场向电网供电的功夫。。。。。。。。

　　对于拥有低电压穿越职能的逆变器，，，，，，，，以低电压穿越职能优先。。。。。。。。

电压领域	运行要求
＜0.9UN	应切合低电压穿越的要求
0.9UN≤UT≤1.1UN	应正常运行
1.1UN＜UT＜1.2UN	应至少持续运行10s
1.2UN≤UT≤1.3UN	应至少持续运行0.5s
注1：凭据接入电网主管部门的相应技术规范要求设定。。。。。。。。 注2：UT为测试电压。。。。。。。。

表2：电站型逆变器电压异常响应功夫

03互换输出过频/欠频；；；；；

　　电网频率变动时，，，，，，，，逆变器的工作状态应该满足表3的要求。。。。。。。。当由于频率响应的问题逆变器切除电网后，，，，，，，，在电网频率复原到允许运行的电网频率时逆变器应能沉新启动运行。。。。。。。。

频率f （Hz）	逆变器响应
f≤48	0.2s内终场运行
48＜f≤49.5	10min后终场运行
49.5＜f≤50.2	正常运行
50.2＜f≤50.5	运行2min后终场运行，，，，，，，，此时处于停运状态的逆变器不得并网
f＞50.5	0.2s内终场向电网供电，，，，，，，，此时处于停运状态的逆变器不得并网

表3：电网频率响应

二光伏逆变器过压/欠压；；；；；ぃ，，，，过频/欠频；；；；；げ馐怨婊

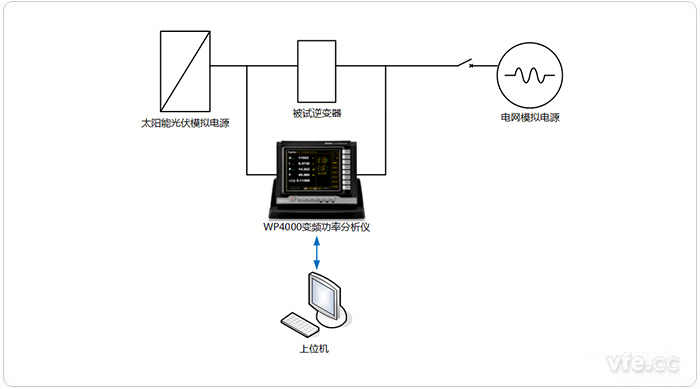

图示1：光伏逆变器过压/欠压；；；；；ぃ，，，，过频/欠频；；；；；げ馐云教

　　如上图光伏逆变器过压/欠压；；；；；ぃ，，，，过频/欠频；；；；；げ馐云教ㄊ疽馔迹，，，，选取太阳能光伏模拟电源节造来模拟光伏逆变器直流输入的凹凸电压，，，，，，，，选取电网模拟电源与逆变器衔接来模拟逆变器并网工作状态。。。。。。。。

　　WP4000变频功率分析仪实时共享输入输出端丈量数据，，，，，，，，凭据尺度要求实现试验操作步骤，，，，，，，，上位机软件对前端测试数据采集分析，，，，，，，，直接输出测试报表，，，，，，，，实现试验。。。。。。。。

01直流输入侧过电压；；；；；げ馐

　　通过调节太阳能光伏模拟电源节造直流输入电压，，，，，，，，直至逆变器直流侧输入电压偏离允许直流输入电压领域，，，，，，，，调查逆变器开关机状态及；；；；；；；；；；すΨ颍，，，，验证逆变器的工作状态应切合尺度要求

02互换输出侧过压欠压；；；；；げ馐

　　将逆变器启动并置于正常工作状态，，，，，，，，依照尺度要求调节电网模拟电源电压，，，，，，，，在分歧测试电压领域内拔取3个分歧的电压值U，，，，，，，，调查逆变器最大脱网功夫是否切合要求。。。。。。。。

　　别离丈量3次，，，，，，，，要求满足尺度脱网功夫要求。。。。。。。。

03互换输出过频欠频；；；；；げ馐

　　将逆变器启动并置于正常工作状态，，，，，，，，依照尺度要求脱节电网模拟电源输出频率，，，，，，，，别离拔取49.5Hz50.5Hz内3个分歧的频率值，，，，，，，，丈量逆变器最大脱网功夫。。。。。。。。

　　别离丈量3次，，，，，，，，要求满足尺度；；；；；⑼淹Ψ蛞。。。。。。。。
