一问题的提出

　　目前市面上部门功率分析仪标称的带宽高于采样频率，，，，，似乎不受奈奎斯特定理对于采样频率与带宽的限度，，，，，其实，，，，，是由于其选取了等效采样的方式，，，，，实现相对低采样率对高频信号的采集，，，，，变相的达到了拓宽分析仪带宽的主张。。。。。。那等效采样是否有那么神奇，，，，，对于我们以精确靠得住丈量为主张的功率分析仪来说，，，，，选取等效采样的方式，，，，，能正确丈量吗?

　　首先给出答案：

　　等效采样，，，，，的确是一种数字采样伎俩，，，，，是高速示波器的关键技术之一。。。。。。

　　但是，，，，，选取等效采样方式的功率分析仪只能丈量特定的信号，，，，，并不合用于所有信号的丈量，，，，，出格是变频电量丈量领域。。。。。。

二等效采样道理

　　下面从等效采样道理的示意图来分析，，，，，如图1所示。。。。。。

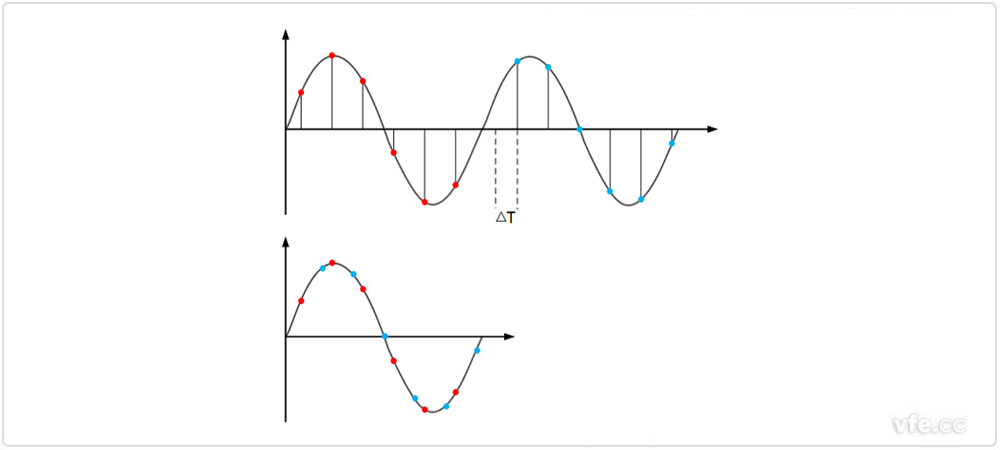

　　图1 周期信号等效采样示意图

　　为了直观表述，，，，，以采集两个周期信号为例。。。。。。在第一个周期采样若干个点(红色点暗示)，，，，，在第二个周期延时ΔT后，，，，，采样若干个点(蓝色点暗示)，，，，，由于波形是周期沉复的，，，，，前后两个周期采样得到的信息都能代表统一个波形，，，，，所以将前后两个周期的采样点沉组，，，，，能够很好的还原被测信号。。。。。。

　　当相邻的两个波形不一样，，，，，选取等效采样必然会出现谬误。。。。。。所以，，，，，等效采样对被测信号有着严格的要求：必须是周期性沉复信号。。。。。。

三对变频器的输出选取等效采样

　　对变频器输出的固定频率(周期)PWM波，，，，，选取等效采样，，，，，如图2所示。。。。。。

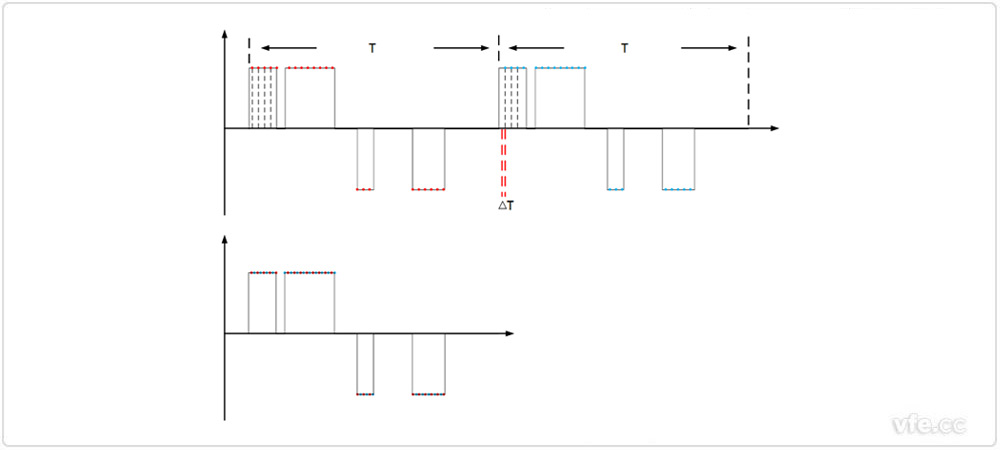

　　图2周期PWM波的等效采样

　　变频器重要利用于电机的变频调速，，，，，通过调节输出PWM波的基波频率，，，，，实现电机的转速调节。。。。。。在电机调速(扭转基波频率)的过程中，，，，，变频器的开关频率并不愿定是基波频率的整数倍，，，，，出格是固定开关频率的变频器，，，，，其输出波形中相邻两个周期的波形必然是不一样的，，，，，也就长短周期PWM波。。。。。。

　　对于非周期PWM，，，，，选取等效采样，，，，，如图3所示。。。。。。

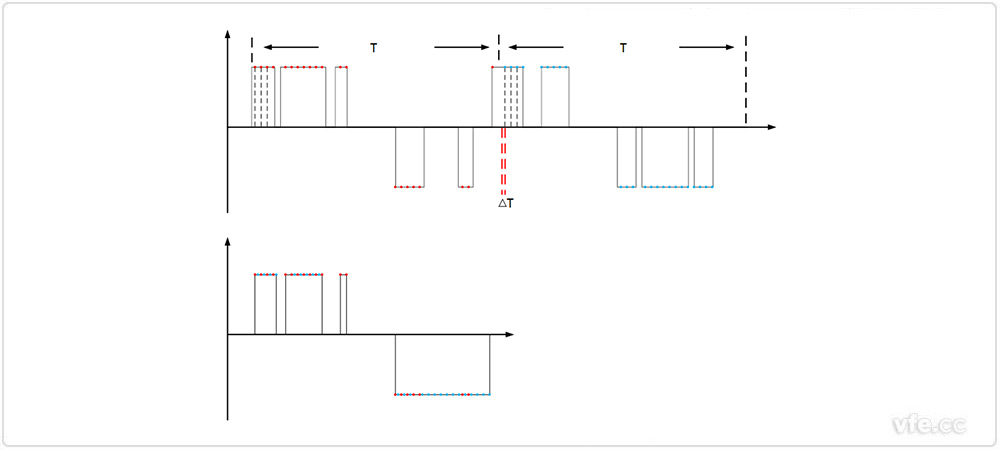

　　图3 非周期PWM波的等效采样

　　从图3能够看到，，，，，对于非周期的PWM波选取等效采样，，，，，出现了较大的误差甚至谬误。。。。。。

四结语

　　在变频电量丈量领域，，，，，所面对的丈量对象，，，，，根基没有严格的周期信号，，，，，选取等效采样的功率分析仪，，，，，会产生肯定水平的信号失真，，，，，影响丈量的正确性和正确性。。。。。。

---
