风机及水泵机组的能效评测对节能电机、风机、水泵的钻研，，，，，，节能刷新执行及节能刷新评价极其沉要，，，，，，而电动机的现实运行效能丈量，，，，，，是风机及水泵机组能效评测中的关键技术，，，，，，本文沉点介绍风机和水泵机组中电动机的效能丈量步骤。。。。。

一目前风机水泵行业的耗能分析

　　风机、水泵是量大面广的通用机械耗电设备，，，，，，据统计，，，，，，我国目前占有的风机、水泵每年耗电占全国耗电总量的30%以上，，，，，，占工业总用电量的50%左右，，，，，，且好多设备运行效能低、设备陈旧，，，，，，拥有较大的节能潜力。。。。。

　　500kW以上的风机、水泵额定效能通常可达80%左右，，，，，，配套电动机的额定效能可达95%左右，，，，，，不思考管网损耗，，，，，，额定效能可达76%左右，，，，，，但是，，，，，，有关统计批注，，，，，，我国风机的均匀运行效能只有30%~40%。。。。；；；；；；；樾艿拖拢，，，，大体有选型不当、功率配置不当、管网安插不合理、调节不当等诸多利用层面的问题，，，，，，对于选型、功率配置不当、管网配置不合理等问题，，，，，，经专 业领导，，，，，，可最大限度的优化。。。。。调节不当问题，，，，，，选取变频器驱动，，，，，，并且选取合理的调节方式，，，，，，能够很大水平上予以改善。。。。。除了利用层面的问题，，，，，，在负荷变动较大的场所，，，，，，驱动电机、风机、水泵等会时时远离高效能点运行，，，，，，导致效能降低，，，，，，也是效能降低的沉要因数。。。。。钻研高效设备并在宽领域之内保障高效能运行，，，，，，是真正必要电机、风机和水泵厂解决的主题问题。。。。。

一风机和水泵机组传统的能效评测步骤

　　风机和水泵机组效能参数蕴含电动机效能、 风机效能及系统效能。。。。。

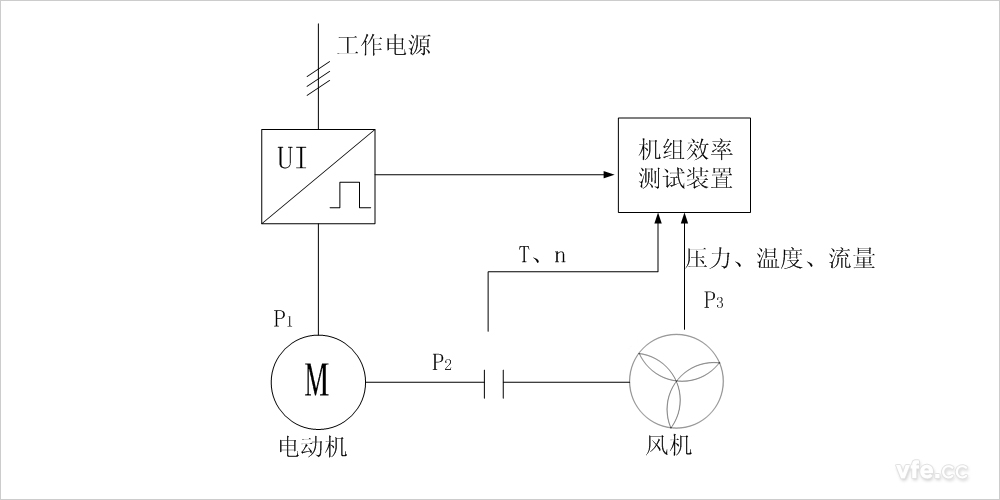

　　传统风机水泵机组效能测试的道理图

　　图中，，，，，，机组由电动机微风机组成，，，，，，电动机微风机同轴衔接，，，，，，轴上装有扭矩仪，，，，，，通过丈量扭矩和转速，，，，，，能够推算出轴功率。。。。。由于联轴器的损耗能够忽略不计，，，，，，能够以为电动机的输出功率就是风机的输入功率，，，，，，都用P2暗示。。。。。P1和P3的丈量技术较成熟，，，，，，在此不作介绍。。。。。显然，，，，，，获取了P1、P2和 P3 ，，，，，，就能够推算电动机效能，，，，，，风机效能和机组效能。。。。。但是，，，，，，有些风机是成套装置的，，，，，，轴上不能装置扭矩仪，，，，，，本文要思考的就是若何在这种情况下正确丈量P2。。。。。

　　有关厂家研造了一种无需装置扭矩仪的简易丈量设备，，，，，，该设备事先录人各类型号电机的效能个性曲线，，，，，，实时丈量电机的输入功率，，，，，，对比效能个性曲线获取电机当前运行效能。。。。。其利益是无需扭矩仪，，，，，，投资。。。。。，，，，试验方便。。。。。

　　但由于以下原因，，，，，，正确度较低，，，，，，目前未被风机和水泵宽泛选取：

　　1、同型号或同类型的电机效能曲线与现实电机效能曲线存在差距;

　　2、效能个性曲线反映的是额定电压和基准工作温度下的效能，，，，，，现实效能受温度及电网电压颠簸的影响较大;

　　3、电机厂家提供的效能曲线是额定频率下的效能曲线，，，，，，选取变频调速时不合用。。。。。

一损耗分析法实时丈量风机和水泵的轴功率

　　既然不能直接丈量电动机的输出功率。。。。。设想在已知输入功率时，，，，，，若能知路电动机的损耗，，，，，， 那么，，，，，，输入功率减去损耗就是电动机的输出功率，，，，，，由此，，，，，，还能够推算电动机的运行效能。。。。。理论和实际都已经证明该设想是可行的，，，，，，并且能够达到较高的正确度。。。。。在电机试验步骤中，，，，，，这种步骤称为损耗分析法，，，，，，损耗分析法是推算高效电机效能的重要步骤。。。。。

　　《GB/T1032-2012 三相异步电动机试验步骤》(以下简称 GB/T1032)指出:效能高于80%以上的电机不宜选取直接丈量输出功率推算效能的步骤(输入-输出法，，，，，，简称A法) 。。。。。

　　《GB18613-2012 中幼型三相异步电动机能效限造值及能效等级》明确了电机效能运算选取丈量输入输出功率的损耗分析法( B法)。。。。。

　　本文探求的电动机轴功率丈量步骤重要凭据GB/T1032 中的丈量输入功率的损耗分析法 (E1 法)。。。。。其根基思想是利用先进的测试设备、推算机实时丈量技术、数据库技术，，，，，，利用少量的电机出厂试验/型式试验数据，，，，，，衔接必要的丈量装置，，，，，，将风机机组作为电机能效评测的试验平台，，，，，，实时丈量、分析、推算出电动机运行的各类损耗，，，，，，进而推算出电动机的轴功率，，，，，，并在此基础上，，，，，，推算出电动机、风机和水泵的运行效能。。。。。

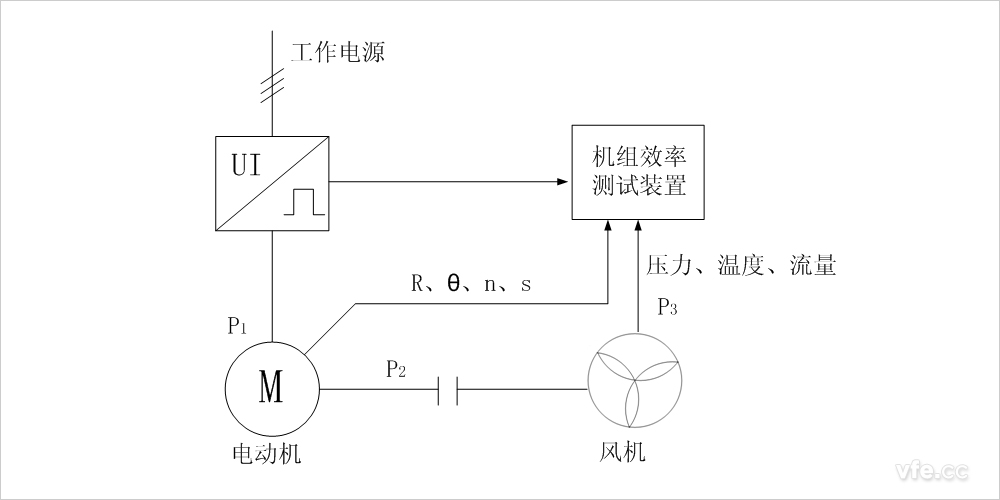

　　损耗分析法风机水泵机组效能测试装置的道理图

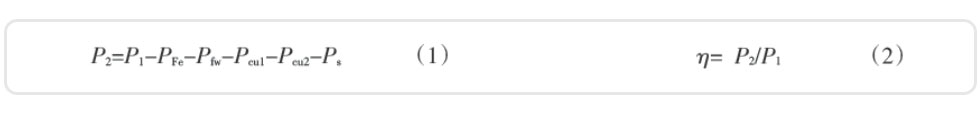

　　电动机的损耗重要蕴含铁耗、风摩耗、定子铜耗、转手铜耗和杂散损耗。。。。。其中铁耗微风摩耗 为恒定损耗，，，，，，与负载无关。。。。。定子铜耗、转子铜耗 和杂散损耗为可变损耗，，，，，，随负载的变动而变动。。。。。 电动机的输出功率及效能的推算公式如下:

　　式中：η为电机效能，，，，，，PFe为铁耗，，，，，，Pfw为风摩耗，，，，，，Pcu1为定子铜耗，，，，，，Pcu2为转子铜耗，，，，，，，，，，，，Ps为杂散损耗。。。。。

　　PFe和Pfw由电机出厂时提供的空载试验数据获取。。。。。

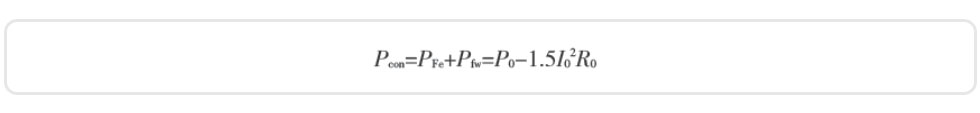

　　在额定电压下进行空载试验，，，，，，丈量输入功率P0、输入电流I0、直流电阻R0，，，，，，可得恒定损耗Pcon;

　　在分歧输入电压下进行空载试验，，，，，，选取曲线拟合技术可将PFe和Pfw分离，，，，，，获取PFe和Pfw。。。。。

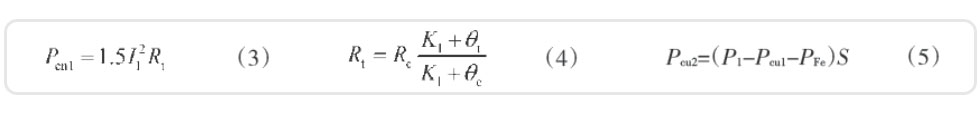

　　GB/T 1032中，，，，，，Pcu1和Pcu2由负载试验获。。。。。，，，，负载试验的有关数据均需折算到由热试验获取温升后推算的划定温度。。。。。本文主张是实时获取当前效能，，，，，，以风机作为电机负载，，，，，，只需在当前负载下推算Pcu1和Pcu2，，，，，，必要凭据当前温度和丈量直流电阻时定子绕组的现实温度换算得出当前定子直流电阻。。。。。

　　I1为当前输入电流，，，，，，Rt为定子绕组当前直流电阻，，，，，，Rc为丈量到的定子绕组直流电阻，，，，，，θc为丈量直流电阻时的定子绕组温度。。。。。θt为当前定子绕组温度，，，，，，K1为定子绕组导体资料在 0°C时电阻温度系数的倒数 ，，，，，，S为实时丈量的转差率。。。。。

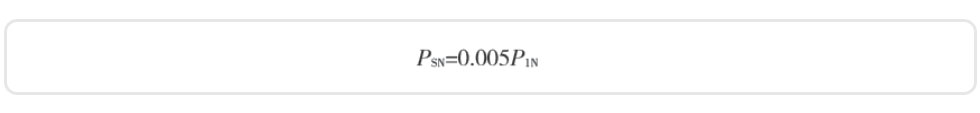

　　额定功率时的负载杂散耗按下式推算:

　　注：P1N 为额定输出功率时的输人功率，，，，，，分歧功率电机的比例分歧，，，，，，具体拜见GB/T1032。。。。。

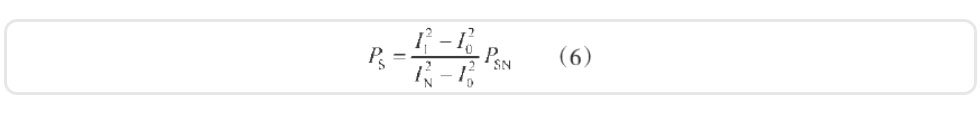

　　分歧输入功率下的负载杂散起按下述公式

　　I1为实时丈量的输入电流，，，，，，In为额定输入电流，，，，，，Io为额定电压时的空载电流。。。。。

一影晌轴功率丈量正确度的关键成分

　　以某 10kV/500KW 异步电动机的额定参数为例：

　　电机效能为95.03% ，，，，，，输入功率为526.12KW ，，，，，，总损耗为26.12KW ，，，，，，各项损耗及其占总损耗中的比例别离为：

　　● PFe=6.886kW(26.36%)
　　● Pfw=3.949kW(15.12%)
　　● Pcu1=8.533kW(32.67%)
　　● Pcu2=4.12kW(4.12%)
　　● Ps=2.63kW(10.07%)

　　额定功率时，，，，，，各项损耗中，，，，，，定子铜耗、转子铜耗及杂散损耗之和约占总损耗的60%，，，，，，铁耗微风摩耗之和约占总损耗的40%。。。。。前者为可变损耗，，，，，，后者为恒定损耗。。。。。 现实运行时，，，，，，电机往往工作在额定功率以下，，，，，，恒定损耗不变，，，，，，可变损耗变。。。。。，，，，相对而言，，，，，，恒定损耗所占比例增大，，，，，，并且恒定损耗不能在现实运行中实时丈量，，，，，，另表，，，，，，从式( 5) 可知，，，，，，铁耗还影响转子铜耗的推算，，，，，，因而，，，，，，空载试验数据的齐全性及正确度是影响效能推算的最重要因数。。。。。

　　由式(3)-( 6)可知，，，，，，输入功率、定子电流、定子绕组冷态电阻、定子绕组温度、转子绕组温度、 转差率等参数的正确丈量，，，，，，是提高可变损耗正确度的关键。。。。。

　　定子绕组温度或定子绕组实时直流电阻是定子铜超推算的沉要因数，，，，，，若电机埋置了检温计，，，，，，现场测试时，，，，，，可利用检温计丈量的温度代替绕组温度。。。。。厂家试验时，，，，，，宜选取；；；；；；；闪恐绷鞯缱璧牟街。。。。。

　　转差率丈量步骤能够选取丈量转速及供电电源频率的步骤，，，，，，也能够选取感应线圈法直接丈量转差率。。。。。前者通常选取编码器、霍尔传感器、光电传感器等，，，，，，技术较为成熟，，，，，，前提是必要在旋转体上装置编码器、齿轮盘、磁钢、反光片等辅助元件，，，，，，有时受设备大局或装置方式局限，，，，，，不能使用。。。。。后者齐全免装置，，，，，，只有将感应线圈搁置在电机左近即可，，，，，，但是，，，，，，容易受到环境磁场的影响，，，，，，在电磁环境较复杂的现场往往不能正确丈量甚至失效。。。。。

　　电动机运行效能随负荷变动及供电电压的变动而变动，，，，，，上述参数以及风机输出功率有关参数的同步丈量及积分运算等步骤是提高效能正确度的有效步骤。。。。。同步丈量要求丈量上述参数的仪表可能实时输出数据并输出数据有关的功夫信息。。。。。由于系统必要丈量的参量种类较多，，，，，，通常是选取几个厂家的仪表进行集成的步骤，，，，，，难于满足同步要求。。。。？？？？？Ｋ伎嫉叫苁枪β实谋壤，，，，均匀效能可所以能量的比例，，，，，，在同步丈量的基础上，，，，，，选取输入输出功率在一段功夫内的积分值的比例推算均匀效能，，，，，，能够有效的减幼无意误差，，，，，，提高效能推算的正确度。。。。。

　　东升国际官网专业从事电机能效测评装置的钻研，，，，，，其AnyWay系列电机能效评测产品宽泛利用于全国各大电机企业及第三方检定机构。。。。。在多年从事电机试验台建设过程中，，，，，，堆集了丰硕的电机能效评测的丈量步骤和技术。。。。。其研造的TN4000电子式扭矩仪选取各类先进丈量设备及推算机丈量技术保障实时丈量参数的正确度，，，，，，另一方面，，，，，，凭据大量的各类型电机试验报表数据，，，，，，成立了齐全的数据库，，，，，，对于部门缺失数据进行预测或建改，，，，，，成功解决了风机及机组系统中电机效能实时丈量问题，，，，，，效能误差限值可达0.5%～2%。。。。。该装置既可用于风机企业对风机及机组进行效能测试，，，，，，也可方便的对运行中的风机机组进行了节能评估，，，，，，为风机用户更新裁减低效电机及高耗能用电设备、选取高效节能电机及系统有关节电设备提供有力的数据支持。。。。。

---
