一概述

　　示波器是电子丈量中利用极度宽泛的仪器，，，，，，，它能够将我们看不见的电信号变换成看得见的图像，，，，，，，以便人们对未知信号的变动、特点等信息进行具体的分析，，，，，，，是最能反映信号真实变动的设备。。。。。。通常我们看到的或者使用的示波器都是市面上的制品示波器，，，，，，，那么，，，，，，，我们自己可不成以利用现有的设备构建一个多通路的示波器，，，，，，，享受一下电子DIY的乐趣呢？？？？？下面就请追随我一路去尝试一下吧！

二组成组件

1DH2000数字主机

　　DH2000数字主机是一款基于前端数字化技术的高速数据采集器，，，，，，，支持瞬态、稳态数据的采集与治理。。。。。。该主机建设了六对光纤通讯接口，，，，，，，主机通过光纤向与之衔接的功率单元发送同步信号和接管丈量数据，，，，，，，由于光纤传输能极大的削减信号的传输损耗、预防传输过程的电磁滋扰，，，，，，，因而传输的靠得住性得到了很好的保障。。。。。。
　　多台数字主机之间能够进行级联，，，，，，，以便进行多通路扩大，，，，，，，实现更多通路的数据同步采集。。。。。。
　　DH2000数字主机通过USB2.0接口与上位机成立通讯。。。。。。
　　数字主机的重要作用是下达指令设置数字主机工作状态，，，，，，，接管来自数字主机的原始数据。。。。。。对瞬态数据进行分析运算得到被测信号的各类特点值等。。。。。。
　　我们只必要通过一根USB线将DH2000数字主机衔接至PC电脑的USB接口上，，，，，，，装置相应USB驱动法式，，，，，，，即可正常运行，，，，，，，衔接单一，，，，，，，操作方便。。。。。。

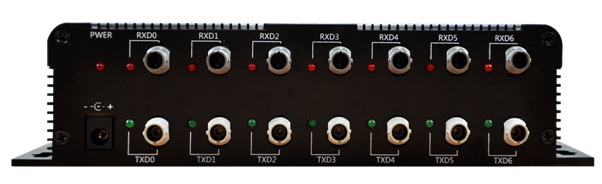

　　DH2000数字主机附图：

图１。。。。。。DH2000数字主机

2功率单元

　　DH2000数字主机的功率单元可所以SP系列变频功率传感器、DT系列数字变送器或者DM系列电量丈量子站，，，，，，，用户能够凭据自己的需要及现场现实情况，，，，，，，矫捷进行配置。。。。。。SP系列变频功率传感器合用于带宽100kHz以内，，，，，，，2A~7000A，，，，，，，3V~15000V的变频电参量的高精度丈量，，，，，，，丈量方式为直接丈量，，，，，，，无需表接互感器，，，，，，，电压敏感元件及电流敏感元件接管来自一次线路的高压、大电流信号，，，，，，，变换为一次转换电路能够接受的低电压、幼电流模拟信号，，，，，，，一次转换电路将模拟信号转换为数字信号，，，，，，，数字信号经过光电转换电路通过光纤传输系统与数据处置及显示单元通讯。。。。。。
　　DT系列数字变送器的电压通路既能够直接丈量1280V以下的电压，，，，，，，也能够与各类电压输出型或电流输出型的电压传感器相连，，，，，，，电流通路既能够直接丈量128A以下的电流，，，，，，，也能够与各类电流输出型或电压输出型的电流传感器相连，，，，，，，能够实现稳态、瞬态数据的上传。。。。。。
　　DM系列电量测试子站是DMC300散布式测控系统的子模？？？？，，，，，，，能够直测1500V、6A的电压电流，，，，，，，在丈量领域之表的电量参量丈量必要共同电压、电流互感器能力实现，，，，，，，上传的数据为稳态数据，，，，，，，通常用于对数据上传速度要求不高的场所。。。。。。

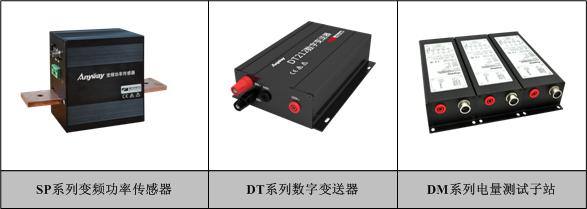

　　三种系列的功率单元，，，，，，，用户能够凭据分歧的合用场所，，，，，，，选择分歧的功率单元矫捷组合。。。。。。以下是三种功率单元的实物图：

图2。。。。。。各系列功率单元

3上位机软件

　　上位机软件选取DH2000数据采集系统，，，，，，，该软件矫捷、直观、易操作，，，，，，，是一个拥有实时数据显示、实时波形显示与分析、数据分析、数据采集等多职能的分析软件。。。。。。

三多通路示波器

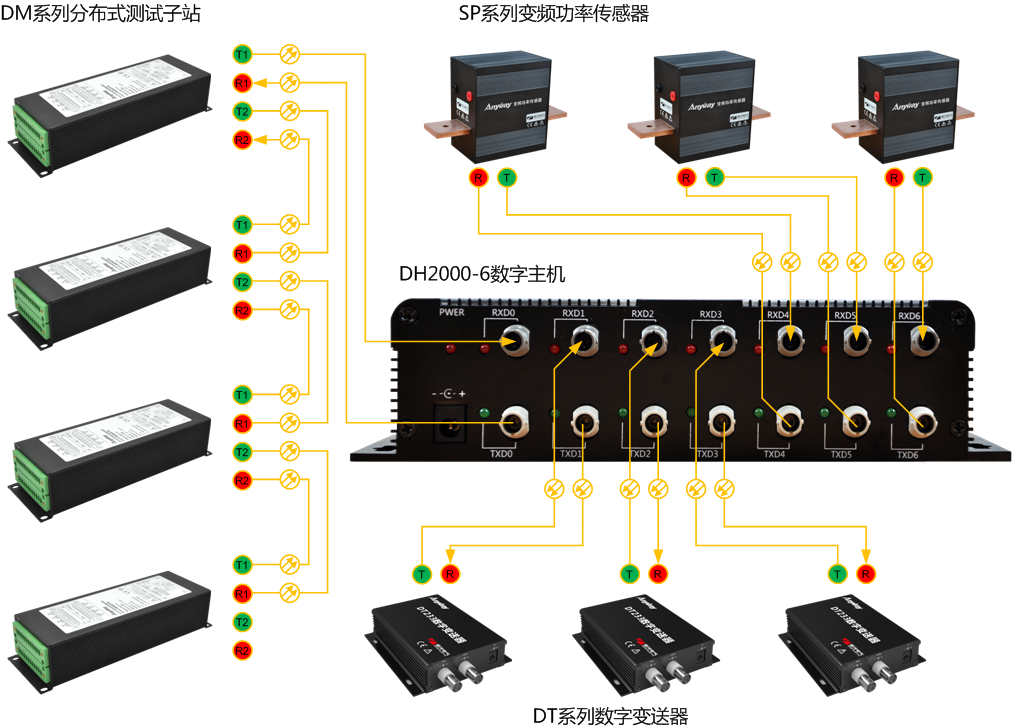

　　我们只必要筹备一台PC机，，，，，，，通过USB线缆衔接DH2000数字主机并装置相应的驱动法式，，，，，，，将功率单元衔接至光纤通讯口上，，，，，，，而后运行DH2000数据采集系统，，，，，，，我们就能够设置必要实时显示波形的通路数，，，，，，，我们能够选择的波形通路数为1-6（1个DH2000数字主机），，，，，，，系吐洮接的示意图如下所示：

图3。。。。。。由DH2000构建多通路示波器道理示意图

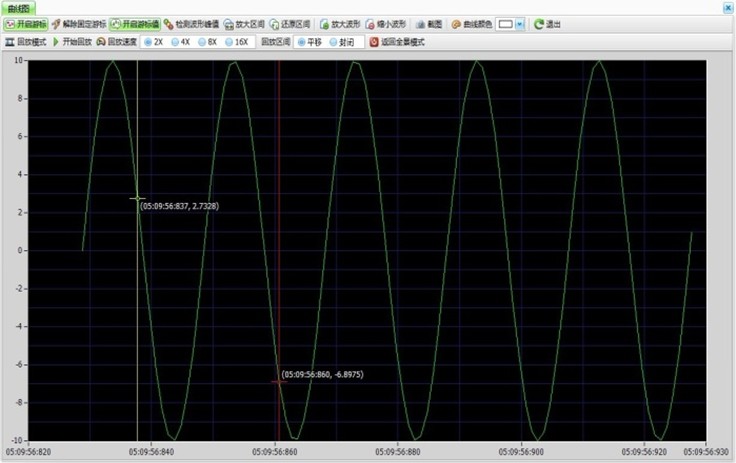

　　当在软件上设置好有关参数后，，，，，，，我们就能够直观的看到软件界面上所选择对象的波形、频率、幅值、有效值等信息，，，，，，，波形显示通路数能够凭据所接功率单元的个数而定，，，，，，，波形界面如下图所示（单通路模式）：

图4。。。。。。DH2000构建的多通路示波器波形

---
