同步电机试验台是一套齐全的可满足的型式试验及出厂试验的必要的电机试验系统，，，，，，，，其蕴含被试电源、陪试电源、被试电机、陪试电机以及励磁系统等组成，，，，，，，，被试电机通过被试变频器获取电能，，，，，，，，陪试电机发出电能经过陪试变频器回馈到电网，，，，，，，，可大幅节约试验用电。。。。。。。。

　　GB755-2000/IEC60034-1 1996-1：2004  　　《旋转电机 额定和机能》

　　GB/T 755.2-2003/IEC 60034-2： 1972   　　《旋转电机（牵引电机之表）确定损耗和功率的试验步骤》

　　GB/T1029-2005                     　　　　　　 《三一样步电机试验步骤》

　　GB/T 1032-2005                     　　　　　　《三相异步电动机 试验步骤》

　　GB/T13958-2008　　　　　　　　　　　　　《无直流励磁绕组同步电动机试验步骤》

　　IEEESTD112:2004　　　　　　　　　　　　 《多相感应电动机和发电机试验步骤》

　　绝缘电阻的测定

　　绕组冷却状态下直流电阻测定

　　空载个性及空载损耗试验

　　1.3Un过电压试验

　　启动电流及启动转矩试验

　　牵入转矩参数的测定

　　温升试验

　　轴电压测试

　　超速试验

　　振动试验

　　工频耐电压试验

　　噪声的测定

　　稳态短路个性试验

　　三相忽然短路

　　杂散耗试验

　　参数的测定

　　本案中同步电机试验台必要丈量的电量有被试电源侧和陪试电源侧的电量丈量（蕴含电压，，，，，，，，电流，，，，，，，，功率、功率因数等），，，，，，，，电机轴输出功率的丈量（由扭矩转速传感器获取T、N，，，，，，，，推算Pm），，，，，，，，电机励磁系统的丈量。。。。。。。。

为了正确推算整个同步电机的效能和整体系统效能，，，，，，，，系统的系统的输入电量、输出电量、轴功率以及励磁丈量必须同步丈量。。。。。。。。并且测试系统至少具备0.2级以上的系统整体丈量精度，，，，，，，，且可溯源，，，，，，，，要求测试系统具备具备较高的数据采样率和高通讯速度，，，，，，，，拥有盛开的接口，，，，，，，，支持上位机对测试系统获取的高速瞬态数据进行各类分析处置。。。。。。。。

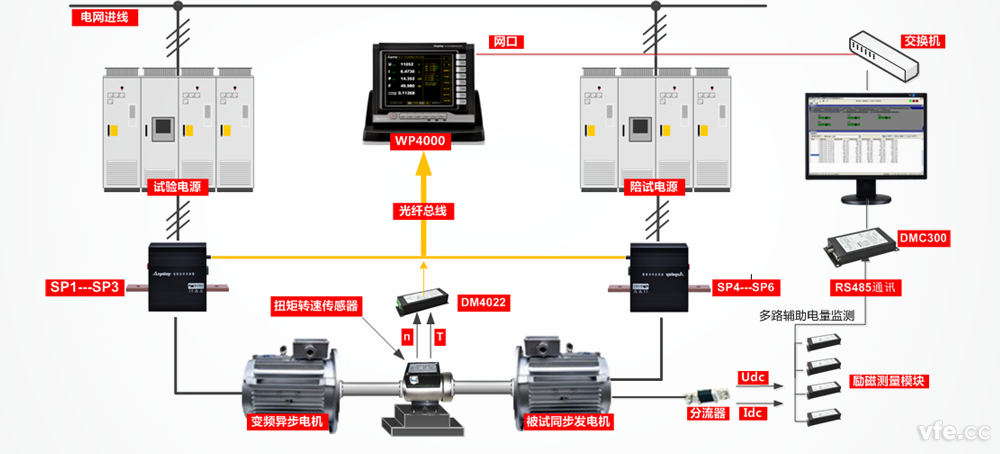

　　同步电动机试验台选取同型号、同规格两台同步电动机以对拖的方式进行负载温升试验。。。。。。。。SP1~SP3选取SP103252C变频功率传感器丈量试验电源的输出电量，，，，，，，，SP4~SP6选取SP103252C变频功率传感器丈量陪试电源输入电量，，，，，，，，在恒频调压方式节造被试同步机在额定频率、额定电压前提下作电动机运行，，，，，，，，陪试变频器选取直接扭矩节造方式。。。。。。。。使陪试电动机作发电机运行，，，，，，，，将试验能量回馈10kV电网。。。。。。。。变频功率传感器通过光纤传输至WP4000变频功率分析仪对应功率单元通讯接口。。。。。。。。DM4022双通路频率测试子站和扭矩传感器用于丈量被试电机的输出扭矩及转速。。。。。。。。DM4022双通路频率测试子站接管扭矩传感器输出脉冲频率信号，，，，，，，，将其变换为数字信号经过RS485接口输出，，，，，，，，为了提高通讯传输的电磁兼容性，，，，，，，，选取OPC485光纤转换器将RS485电缆传输变换为光纤传输输送至WP4000变频功率分析仪的扩大测试通讯接口。。。。。。。。

　　同步电动机励磁由同步机励磁装置经直流调度？？？？？？？椴馐浴⒕鸫趴毓裎交峁├牛，，，，，，，丈量选取DMC300中直流测试子站。。。。。。。。

　　试验上位机通过以太网接口获取WP4000变频功率分析仪的丈量了局，，，，，，，，通过有关通讯接口与被试驱动节造器及陪试驱动节造器。。。。。。。？？？？？？？墒迪质匝楣痰淖远，，，，，，，可凭据试验必要自动出具试验汇报，，，，，，，，凭据试验判据给出合格判定。。。。。。。。

　　同步电机试验台测试系统选取的是WP4000变频功率分析仪和DMC300散布式测控系统，，，，，，，，其特点参考WP4000变频功率分析仪的特点及DMC300散布式测控系统。。。。。。。。
