DP800数字功率计蕴含1~3个功率单元，，， ，，合用于单相或三相有功功率丈量。 。。。。 。。本文给出了单相双线(1P2W)、三相三线(3P3W)、三相四线(3P4W)等情况下的
功率计接线图，，， ，，并对
功率计接线图进行了具体解说。 。。。。 。。
一DP800数字功率计组成

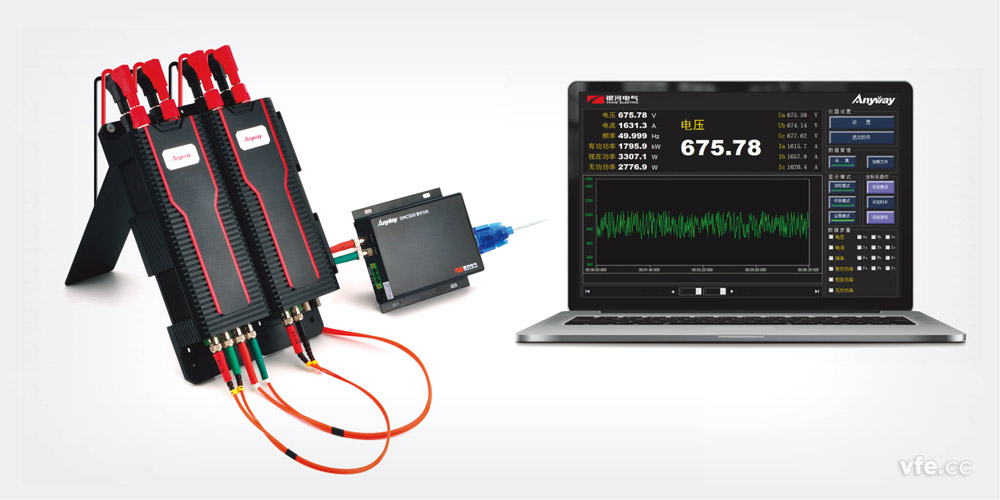

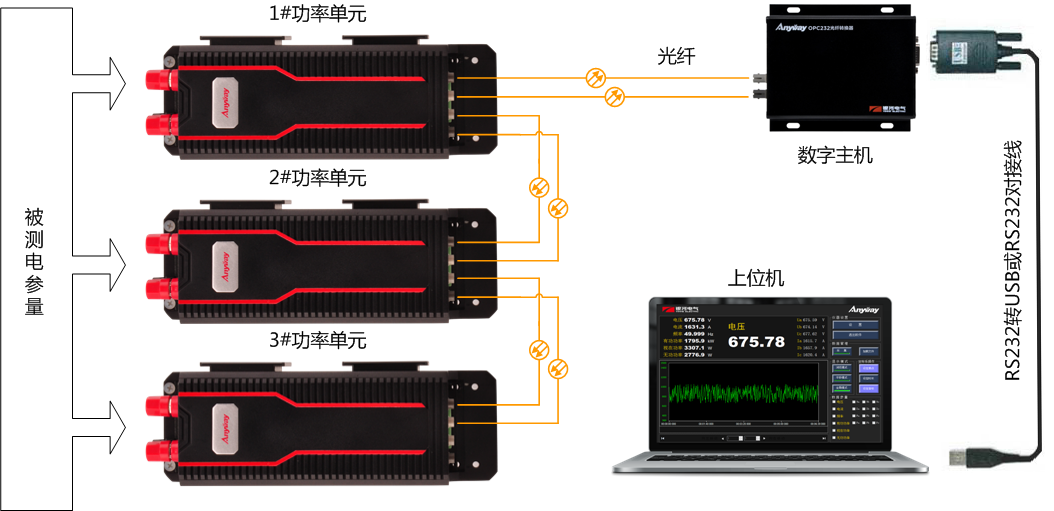

DP800数字功率计由数字主机、1~3个功率单元、传输光纤、RS232（或USB）衔接线及上位机组成。 。。。。 。。相互之间衔接如图1。 。。。。 。。
图1. DP800数字功率计组成道理

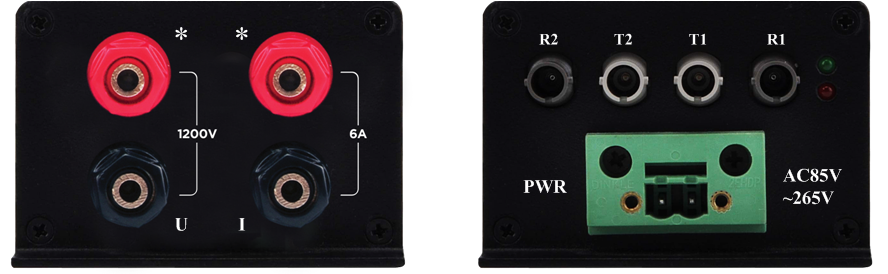

二功率单元接线端子注明
如图2所示，，， ，，功率单元的接线端子散布在两个端面，，， ，，一个端面散布被测电压和电流的四个端子，，， ，，另一个端面散布通讯光纤端子及工作电源输入端子。 。。。。 。。
DP800功率单元接线端子蕴含：两个电流测试端子、两个电压测试端子、辅助电源端子光纤通讯接口。 。。。。 。。
标注“*”的红色电流端子为电流输入端子，，， ，，接电源端；；； ；；玄色端子为电流输出端子，，， ，，接负载端。 。。。。 。。
标注“*”的红色电压端子为正端，，， ，，衔接电源正极，，， ，，玄色端子为电压负端，，， ，，衔接电源负极。 。。。。 。。
DP800功率单元选取浮地设计，，， ，，铝壳与电流端子等电位，，， ，，带电状态不成触碰。 。。。。 。。移动式丈量时，，， ，，建议配置专用的绝缘表壳。 。。。。 。。
DP800功率单元选取互换供电，，， ，，供电电压领域为85V~265V，，， ，，供电频率领域为45Hz~66Hz，，， ，，可兼容220V和110V供电电压及50Hz和60Hz供电。 。。。。 。。供电端子无需分辨L和N。 。。。。 。。
图2 . DP800数字功率计功率单元接线端子注明

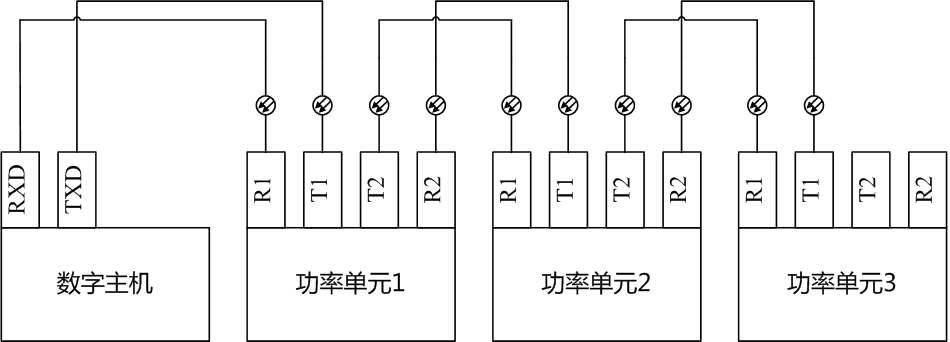

DP800功率单元的光纤通讯接口蕴含两个数据发送端T1、T2和两个数据接管端R1、R2，，， ，，其中T1、R1衔接数字主机的RXD和TXD，，， ，，T2、T2与下一个功率单元的R1、T1相连。 。。。。 。。
图3. DP800功率单元与数字主机之间的衔接

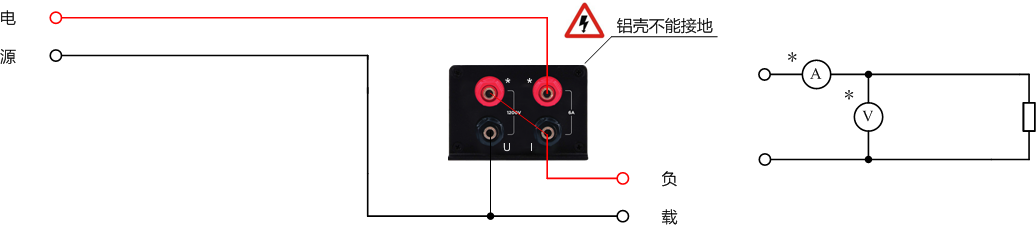

三单相双线下功率计接线图
图4. 单相双线（1P2W）功率丈量时的DP800数字功率计接线图
四三相三线下功率计接线图
三相三线（3P3W）功率丈量有两种方式。 。。。。 。。第一种是二瓦计法，，， ，，第二种是三瓦计法。 。。。。 。。二瓦计法有分为两个电压表和两个电流表（2V2A）法和三个电压表及三个电流表法（3V3A）。 。。。。 。。

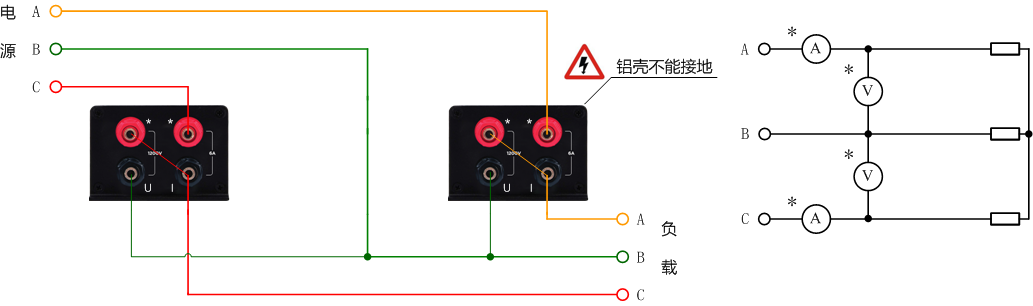

012V2A的二瓦计法接线图
2V2A的二瓦计法丈量功率时，，， ，，三相有功功率蹬宗A相功率单元和C相功率单元的读数之和。 。。。。 。。单个功率单元的功率读数没有明确的物理意思。 。。。。 。。
图5. 2V2A的二瓦计法接线图

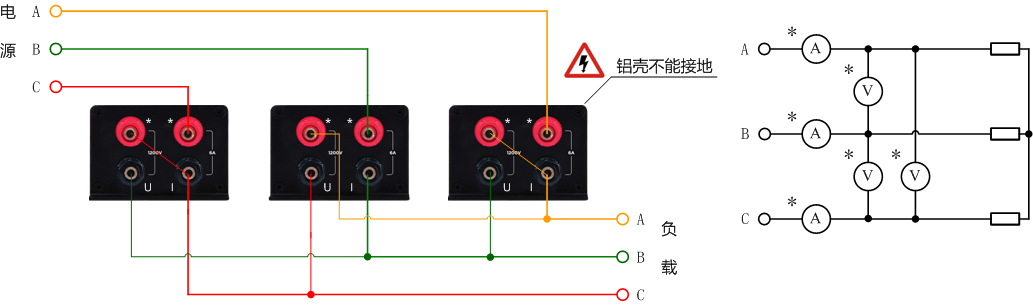

023V3A的二瓦计法接线图
3V3A的二瓦计法丈量功率时，，， ，，三相有功功率依然蹬宗A相功率单元和C相功率单元的读数之和。 。。。。 。。B相功率单元的功率没有物理意思，，， ，，该功率单元现实只用于丈量B相电流和AC线电压。 。。。。 。。
图6. 3V3A的二瓦计法接线图

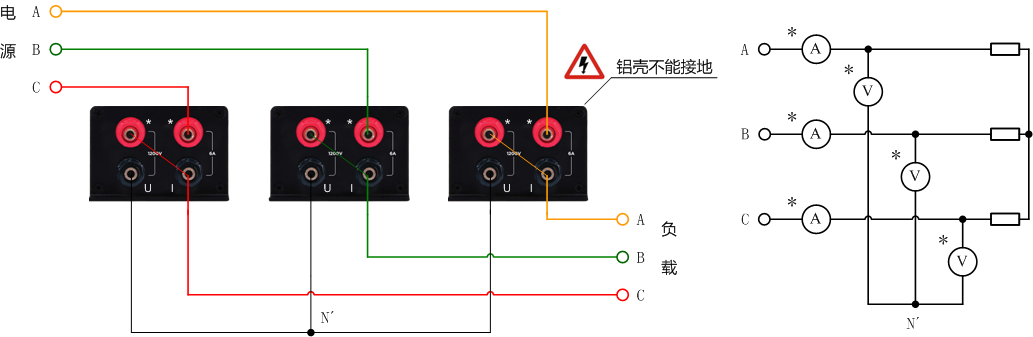

03虚构中性点的三瓦计法接线图
三瓦计法通常用于三相四线功率丈量，，， ，，在三相三线造中，，， ，，必要虚构一个中性点。 。。。。 。。由于同型号的功率单元的内阻相称，，， ，，所以三个功率单元的电压表自身衔接成星型就是虚构中性点（图7中的N’），，， ，，无需另表的电阻、电感或电容网络。 。。。。 。。
图7. 虚构中性点的三瓦计法接线图

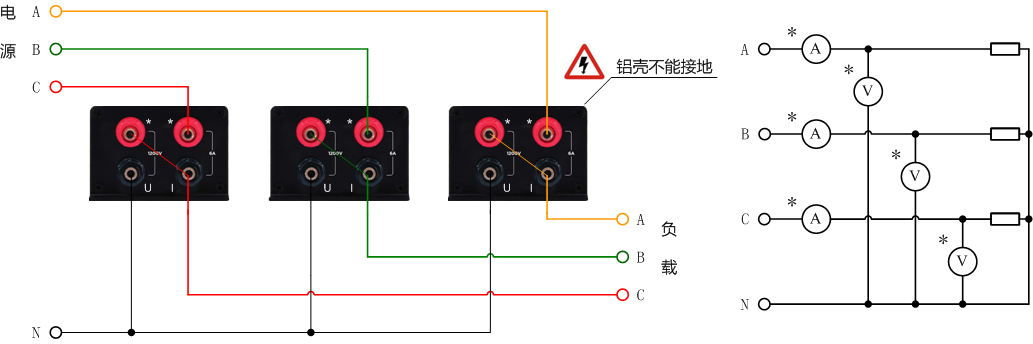

五三相四线下功率计接线图
三相四线造丈量功率需选取三瓦计法，，， ，，图8为三瓦计法的DP800数字功率计接线图。 。。。。 。。对比图7可知，，， ，，与虚构中性点的三瓦计法接线图相比，，， ，，两者的区别在于前者的虚构中线点除了衔接功率表之表，，， ，，无其它衔接，，， ，，而后者的中性点除了与功率表衔接之表，，， ，，还与电源相连，，， ，，还可能与用电设备相连。 。。。。 。。
图8. 三相四线下功率计接线图
