一三相异步电机试验台界说

　　三相异步电机试验台是指为三相异步电机提供型式试验的试验平台，，，，，可以为试验电机提供试验必要的硬件平台和软件服务。。。。。。整个试验过程参照GB/T1032-2012三相异步电动机试验步骤，，，，，为试验提供正确的试验数据。。。。。。

二三相异步电机试验台硬件组成

　　三相异步电机试验台由试验电源、主电量系统、开关测控、辅助参量测试及自动化试验台等组成。。。。。。

　　1、试验电源三相异步电机试验台的试验电源满足GB/T1032-2012对电机试验电源的要求，，，，，受法式节造进行相应操作。。。。。。

　　2、主电量测试三相异步电机试验台的主电量蕴含电压、电流、功率、频率等，，，，，建议测试选取WP4000变频功率分析仪，，，，，实现电机试验过程中的电参量的幅值、频率和功率因数在宽领域内的高精度丈量。。。。。。

　　3、开关测控三相异步电机试验台的开关测控蕴含的电源柜、丈量柜、滤波开关柜以及各类辅助开关，，，，，建议选取DMC300散布式测控系统的DC系列散布式I/O子站实现对蕴含电源柜、丈量开关柜等系统中所有开关的节造和测试。。。。。。

　　4、辅助参量测试三相异步电机试验台的温度丈量、转速丈量也是型式试验极度沉要的部门，，，，，建议选取DMC300散布式测控系统的DM系列散布式测试子站实现对8路温度和1路扭矩及转速进行测试，，，，，通过光纤传输到试验台的变频功率分析仪。。。。。。

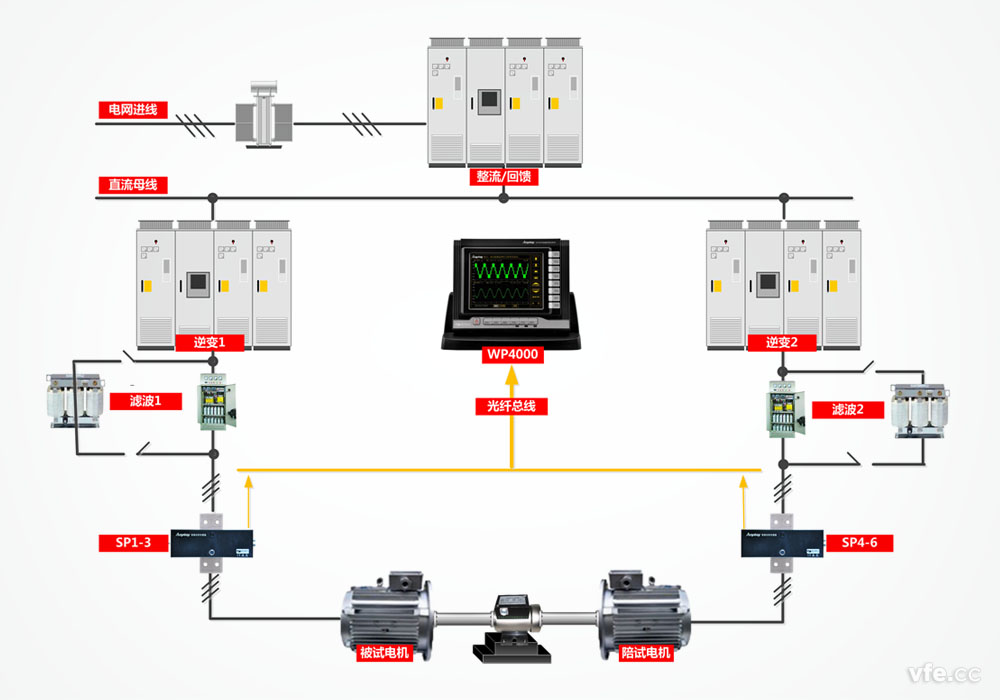

三相异步电机试验台

三三相异步电机试验台软件服务

　　三相异步电机试验台的试验软件必须严格依照GB/T1032-2012的要求进行空载试验、堵转试验、温升试验、负载试验，，，，，并凭据每个试验的数据推算出三相异步电机的效能，，，，，打印出型式试验数据。。。。。。

01空载试验

　　三相异步电机的空载试验是给定子加额定频率的额定电压空载运行的试验，，，，，其主张重要有三个。。。。。。

　　① 查抄电机运行的矫捷情况，，，，，初步判断噪音和震荡是否切合要求。。。。。。

　　② 通过试验，，，，，求得电机额定电压时的铁心损耗和在额定转速时的机械损耗。。。。。。

　　③ 通过试验得出空载电流和空载电压之间的关系曲线，，，，，即为电机的磁化曲线，，，，，他能够反映出电机电磁设计和有关原资料质量及加工工艺的现实情况，，，，，例如：铁心资料的机能和几何尺寸，，，，，定子绕组匝数及大局，，，，，定转子气味的大幼等参数选择得是否合理，，，，，对于批量出产中的电机是否有异常变动等。。。。。。

02堵转试验

　　堵转试验是为了测取额定电压时的堵转电流IK和堵转转矩值TK以及堵转损耗PK，，，，，同时测取堵转电流，，，，，堵转转矩，，，，，堵转输入功率与输入电压的关系曲线，，，，，即为堵转个性曲线，，，，，通过对堵转电流大幼和三相平衡情况的分析，，，，，能反映出电机定，，，，，转子绕组及定，，，，，转子所组成磁路的合理性和一些质量问题。。。。。。能为改进设计和工艺提供有关实测数据，，，，，为故障电机查找原因和确定建理内容提供援手。。。。。。

03温升试验

温升试验是要求电机在额定工作情况下运行到热稳按时各个发热元件,例如绕组，，，，，换向器，，，，，集电环，，，，，铁心，，，，，轴承等，，，，，所达到的温升值，，，，，所谓热不变是指发热元件在运行前提不变的情况下，，，，，前后一幼时之内的温度变动不超过1K（温升值是一个温度差值，，，，，为了与现实温度单元℃相区别，，，，，电机尺度中划定用另一个温度单元开尔文K作为温升的单元，，，，，但是习惯中还是说度或者写成℃）的状态，，，，，所谓温升，，，，，就是指热态时的温杜纂冷态（发热元件与周围温度环境之差不超过2K时，，，，，称该元件处在现实冷状态）时温度之差。。。。。。电机温升的凹凸，，，，，决定着电机绝缘的使用寿命，，，，，所以这项试验对电机的质量拥有极度沉要的作用。。。。。。

04负载试验

　　凭据试验时能否直接测取被试电机的输出功率和对电机效能求取步骤的划定分歧，，，，，负载试验的主张也有所分歧，，，，，但是最终主张都是为了求取被测电机的满载或者划定负载的效能，，，，，功率因数，，，，，电流，，，，，转矩及其转差率或者转速，，，，，对于要求效能的求取选取直接测定法，，，，，负载试验的主张则是为了测取可直接用于推算效能的输入及其输出功率。。。。。。另表还有效于推算满载功率成分的定子输入电流及其绘造工作曲线的其他有关数据，，，，，对于不能直接显示被试电机输出功率或者输出载距的负债设备。。。。。；；；；；；；；蛘卟宦垩∪∪魏胃涸厣璞傅切芤笱∪〖浣硬舛ǚ，，，，，负载试验的主张则是为了正确求得被试电机的效能，，，，，功率成分及其转差率等而测取一些有关数据，，，，，通常为额定电压和额定频率时的若干组分歧输出功率或者输入功率下的定子电流，，，，，三相输入功率，，，，，转差率或者定子电阻等。。。。。。

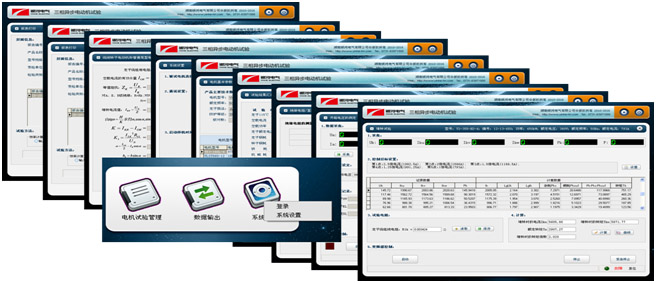

系列电机试验测控报表软件

　　电机是目前最大耗能机械，，，，，2013年6月21日，，，，，工业和信息化部和国度质量监督检验检疫总局结合颁布了《电机能效提升打算（2013-2015年）》，，，，，这就对电机的丈量技术提出更高的要求，，，，，我们在试验中不仅要严格依照GB/T1032-2012的要求进行，，，，，也要严格选择正确的丈量设备，，，，，能力使试验了局最为正确。。。。。。
