一电力谐波分析仪近况

　　当电力系统向非线性设备及负荷供电时，，，，，这些设备或负荷在传递(如变压器)、变换(如交直流换流器)、吸收(如电弧炉)系统发电机所供给的基波能量的同时，，，，，又把部门基波能量转换为谐波能量，，，，，向系统倒送大量的谐波能量，，，，，使系统正弦波形畸变，，，，，产生谐波。。。。。。。谐波源产生的谐波与其非线性有关。。。。。。。谐波的参与使电网波形产生畸变，，，，，威胁着电网中各类电气设备的安全经济运行。。。。。。。
　　要对电力系统的谐波影响进行衡量，，，，，那么就必须使用谐波分析仪，，，，，目前市面上的谐波检测设备，，，，，大多依照电力系统谐波分析、电能质量分析必要进行设计，，，，，遵循国度尺度“GB/T17628.7电磁兼容试验和丈量技术供电系统及所连设备谐波、谐间波的丈量和丈量仪器导则（IEC61000-4-7）”有关技术要求。。。。。。。用于丈量叠加在50Hz/60Hz电力系统基波上，，，，，频率为9kHz以下的谐波和谐间波。。。。。。。
　　 “DLT 1028-2006 电能质量测试分析仪检定规程”对电网谐波分析仪进行检定的最高谐波次数为50次。。。。。。。大部门电力系统谐波分析仪的最高谐波阶数为40或50，，，，，能够满足电力系统谐波分析的通常必要。。。。。。。

二变频器谐波分析特点

　　变频器根基上都选取交直交变频器，，，，，输入选取二极管整流方式，，，，，其输入谐波含量大，，，，，谐波散布与整流脉数有关：N脉冲整流会产生Nk+1次的谐波，，，，，就是说6脉冲整流会产生6k±1次的谐波，，，，，谐波序列为5、7、11、13……，，，，，12脉冲整流会产生12k±1次的谐波，，，，，谐波序列为11、13、23、25……
　　变频器输出选取PWM脉宽调造方式，，，，，输出波形谐波含量丰硕，，，，，其谐波重要集中在载波频率整倍数左近，，，，，而低次谐波通常较幼。。。。。。。当载波频率较高时，，，，，谐波频率也高。。。。。。。对于SPWM三相变频器来说，，，，，若载波频率比是整数（N=fs/f1，，，，，fs为载波频率，，，，，f1为基波频率），，，，，N 是3的整数倍，，，，，变频器输出的谐波只蕴含6k±1次谐波，，，，，且不蕴含N-2次以下的谐波。。。。。。。
　　另表，，，，，变频器输出谐波的基波频率是变动的，，，，，载波频率相对固定，，，，，且谐波重要散布在载波频率整数倍左近，，，，，因而，，，，，最高谐波频率和最大谐波次数是变频器谐波分析仪必要满足的技术参数。。。。。。。

三东升国际官网电气解决规划

　　基于以上变频器谐波分析的特点，，，，，出格是针对低基波频率和宽信号频带下的嘎凤叶变换，，，，，对嘎凤叶功夫窗的长度、处置机的运算能力和存储容量均提出了很高的要求。。。。。。。PWM的宽频带和低基频导致FFT窗口数据长度超长，，，，，通常分析仪的谐波运算能力和数据存储容量不及。。。。。。。

　　东升国际官网研造的WP4000变频功率分析仪依赖壮大的硬件支持，，，，，选取高机能的双核嵌入式CPU模？？？？？？？，，，，，内存容量不低于2GByte，，，，，并选取DFT离散嘎凤叶算法，，，，，齐全还原信号的真实信息。。。。。。。WP4000变频功率分析仪通过对原始数据沉新进行嘎凤叶变换，，，，，并推算出高次数谐波的幅值、相位和功率（可分析仪至2000次谐波），，，，，满足各类电源供电情况下的谐波分析需要。。。。。。。

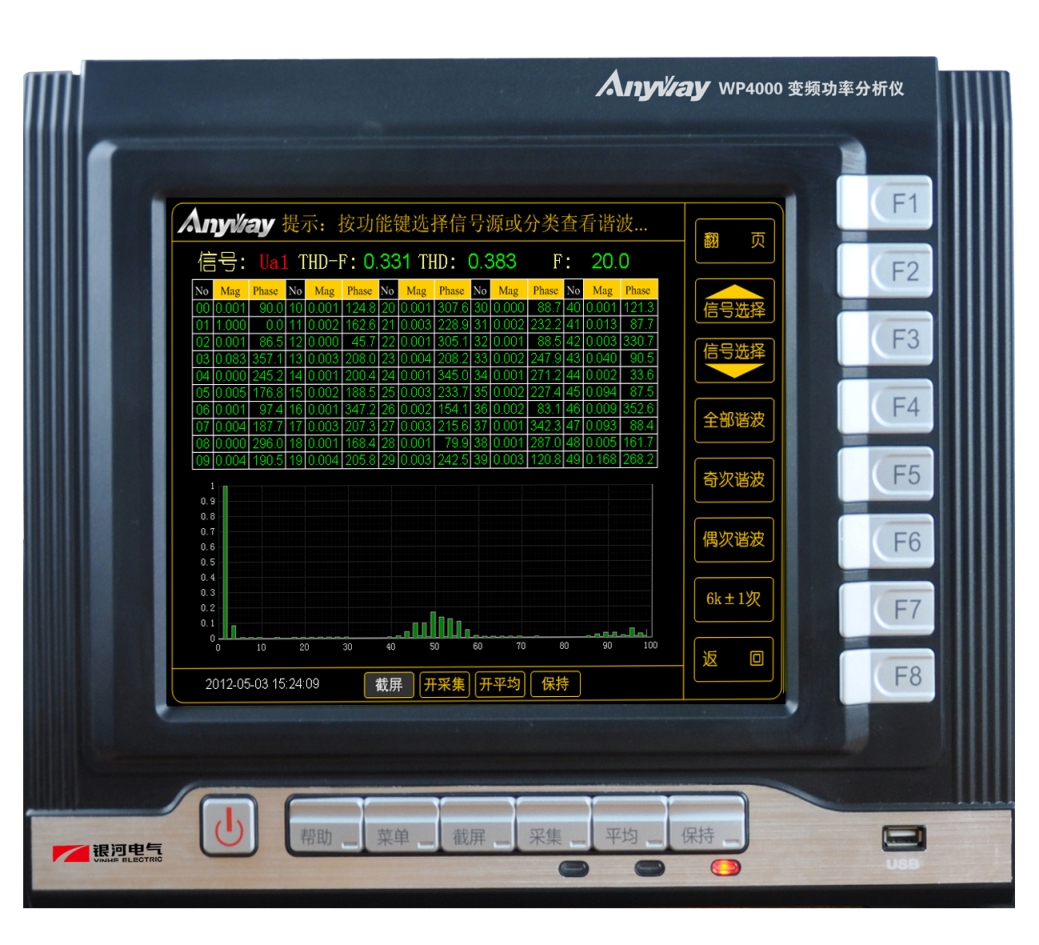

电力谐波分析仪——WP4000变频功率分析仪

---
