某双馈风力发电机组变流器试验台，，，，，，，双馈变频器容量为3.6WM，，，，，，，电压等级为690V。。。。。。。试验台共有4个主电量测点：拖动变频器输出SP4测点，，，，，，，转子变频器定子侧SP1测点，，，，，，，电机转子侧SP2，，，，，，，转子变频器网侧SP3。。。。。。。选取两台WP4000变频功率分析仪和12台SP系列变频功率传感器，，，，，，，别离丈量上述四个测点的电压、电流、功率、谐波等电参量，，，，，，，通过同步丈量和内部矢量运算技术，，，，，，，还能够获得转子变流器的网侧电流及谐波。。。。。。。

1总谐波畸变丈量

　　在加载试验中丈量输出电压有效值、频率及电压畸变率；；；；；；电压有效值、频率及电流畸变率；；；；；；有功功率、无功功率及功率成分。。。。。。。

2并网试验冲击电流丈量及并网波形纪录

　　选取WP4000变频功率分析仪，，，，，，，可实时显示和纪录、处置波形

3直流纹波测试

　　双馈风力发电机组网侧变流器工作在额定的前提下，，，，，，，对直流环节的直流分量和互换分量进行丈量，，，，，，，推算互换分量有效值与直流分量的电压的比值

4总功率成分测定试验

　　丈量双馈风力发电机组向电网发送的有功功率P和总视在功率S，，，，，，，则总功率成分为：PF=P/S*100%

5试验自动化测控报表软件

　　测控报表软件可对整个试验过程进行自动化/半自动化节造，，，，，，，同时纪录试验过程，，，，，，，例如启动试验、温升试验，，，，，，，过载试验中的电压、电流、功率、温度等。。。。。。。自动天生试验报表，，，，，，，数据保留在数据库可随时挪用查看。。。。。。。

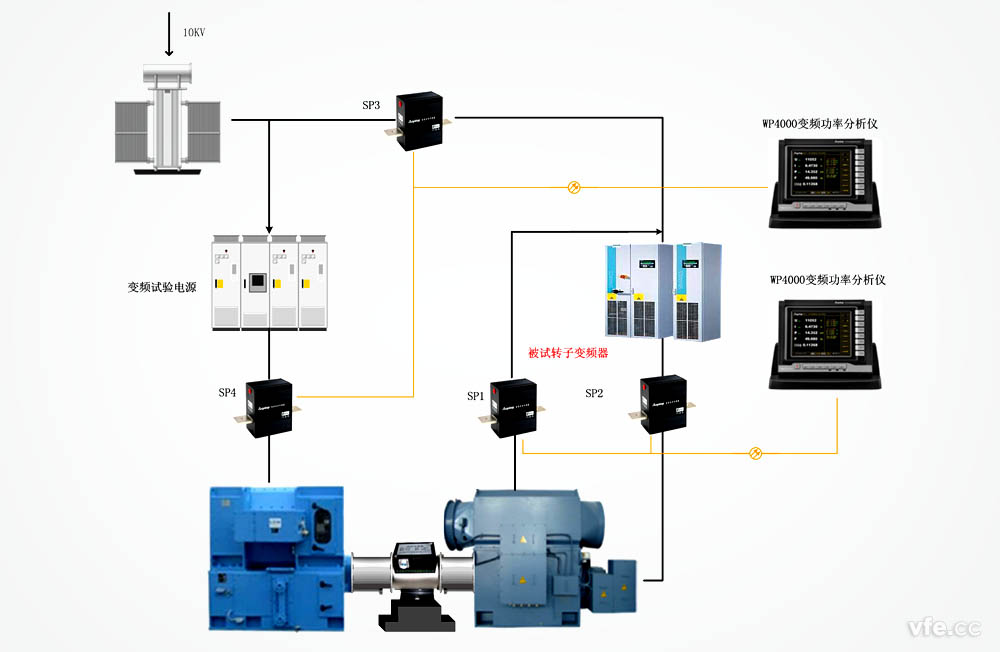

 双馈风力发电机组试验道理

序号	设备	型号	规格	数量	备注
1	SP1	SP691352C	690V/3500A	3
2	SP2	SP691152C	690V/1500A	3
3	SP3	SP691352C	690V/3500A	3
4	SP4	SP691352C	690V/3500A	3
5	WP1	WP4000	6通路	1	SP3、SP4
6	WP2	WP4000	6通路	1	SP3、SP4
7	利用软件	变流器试验测控报表软件			选配

---
