一概述

　　本文分析了直驱永磁风力发电机组试验台的变频电量特点，，，，，，，，并凭据这些特点对主电量测试系统进行选型，，，，，，，，在此基础上，，，，，，，，简要介绍了直驱永磁风力发电机组试验台的试验道理。。。。。。。本直驱永磁风力发电机组试验台的道理也可利用于各类低速永磁同步发电机试验台、永磁同步发电机组试验台、永磁风力发电机试验台、永磁永磁风力发电机组变流器试验台等。。。。。。。

二直驱永磁风力发电机组试验台变频电量特点分析

1、直驱永磁风力发电机组试验台基波频率领域要求

　　国标GB_T 25389.2-2010 《风力发电机组 低速永磁同步发电机 第2部门 试验步骤》中指出，，，，，，，，“电参数丈量应选取宽频数字式丈量仪，，，，，，，，电压测定量为基波有效值，，，，，，，，电流测定量为全有效值电流，，，，，，，，功率测定量为全有效值功率”。。。。。。。尺度中所述的全有效值，，，，，，，，就是真有效值，，，，，，，，相比基波有效值，，，，，，，，有时也称全波有效值；；；；；；；尺度中所述的全有效值功率，，，，，，，，是指蕴含基波和谐波在内的所有频率分量的有功功率之和，，，，，，，，就是常说的有功功率，，，，，，，，这样描述的主张是便于分辨基波有功功率。。。。。。。

　　以某直驱永磁风力发电机试验台被试电机指标为例：电机额定频率为：10Hz~60Hz；；；；；；；

　　依照空载过速度130%的试验要求，，，，，，，，测试设备上限频率不得低于：80Hz；；；；；；；

　　依照GB_T 25389.2-2010要求，，，，，，，，型式试验时，，，，，，，，应在额定频率40%～110%领域内做空载曲线，，，，，，，，即测试设备下限频率不得高于：4Hz；；；；；；；

　　稳态短路试验要求最低频率为0.125Hz（参照某电机厂3.6M直驱永磁风力发电机试验参数），，，，，，，，即测试设备下限频率不得高于：0.125Hz；；；；；；；

　　拖动电机及被试电机侧基波频率测试领域定为0.1~80Hz。。。。。。。

　　两全60Hz电机试验必要，，，，，，，，网侧基波频率定为：45~66Hz。。。。。。。

2、直驱永磁风力发电机组试验台电压幅值领域要求

　　从某电机厂直驱永磁风力发电机试验台出具的690V永磁风力发电机型式试验汇报看，，，，，，，，最低测试电压达：260V

　　最高测试电压达：780V。。。。。。。

　　本直驱永磁风力发电机试验台要求兼容3.3kV和690V机组试验。。。。。。。

　　3.3kV电机按比例推算，，，，，，，，最高电压为3730V。。。。。。。

　　电机侧电压测试领域至少覆盖260V~4300V。。。。。。。

3、直驱永磁风力发电机组试验台电流幅值领域要求

　　永磁风力发电机试验台的电流幅值领域较通常电机试验宽，，，，，，，，从某电机厂690V/2MW（额定电流1833.4A）永磁风力发电机型式试验汇报看，，，，，，，，统一台电机，，，，，，，，最幼电流为10.5A，，，，，，，，而最大电流达：2750A。。。。。。。即最大电流是最幼电流的262倍。。。。。。。最大电流是额定电流的150%，，，，，，，，最幼电流是额定电流的0.6%。。。。。。。

　　以690V/1.5MW为基准，，，，，，，，对于690V电压等级，，，，，，，，兼容6MW和1.5MW，，，，，，，，要求最大额定电流扩大4倍。。。。。。。相对而言，，，，，，，，要求最幼电流缩幼4倍，，，，，，，，最幼电流为额定电流的0.15%。。。。。。。

　　3.6MW/3.3kV的额定电流约为690V/1.5MW的0.5倍。。。。。。。即最幼电流测试领域减幼为1/2倍。。。。。。。即要求最幼电流缩幼2倍。。。。。。。最幼电流为额定电流的0.075%。。。。。。。

　　综合思考，，，，，，，，电机侧电流的测试领域要求覆盖0.15%~150%。。。。。。。

4、多一样步丈量

　　直驱永磁风力发电机组选取全功率变流器驱动，，，，，，，，对于690V电压等级的大容量机组，，，，，，，，目前普遍选取6相输出。。。。。。。

三直驱永磁风力发电机组试验台变频电量丈量仪器选型

　　本永磁风力发电机试验台主电量丈量系统选取WP4000变频功率分析仪。。。。。。。

WP4000变频功率分析仪的功率单元——SP系列变频功率传感器，，，，，，，，拥有100kHz的电压带宽和30kHz的电流带宽，，，，，，，，也是目前变频电量电压传感器中带宽最宽的产品。。。。。。。满足目前所有电机试验国度尺度对丈量仪器的带宽要求。。。。。。。

WP4000变频功率分析仪选取高机能的双核嵌入式CPU模浚？？？椋，，，，，，，内存容量不低于2GByte，，，，，，，，壮大的运算能力和大容量存储能力为高采样频率和超长嘎凤叶功夫窗提供了强有力的保险，，，，，，，，可满足基波频率为0.1Hz的宽频带PWM信号的基波丈量及谐波分析仪必要。。。。。。。

　　WP4000变频功率分析仪的功率单元的电压、电流丈量均设置了8个档位，，，，，，，，每个档位只丈量在本档位量程的50%~100%领域内的信号，，，，，，，，实现了200倍动态领域内的高正确度丈量。。。。。。。选取无缝量程转换技术，，，，，，，，档位切换时，，，，，，，，数据不迷失的特点可满足宽领域内的动态丈量，，，，，，，，全面纪录被测信息，，，，，，，，不放过每一个细节变动。。。。。。。AnyWay称为2的N次方量程转换规划，，，，，，，，N每增长1，，，，，，，，可有效拓宽一倍的高精度丈量领域。。。。。。。浚？？？陕阒鼻来欧缌Ψ⒌缁匝樘ǖ目淼缪沽煊蚝统淼缌鞑馐粤煊虻谋匾，，，，，，，并且节约了大量的电流传感器及换档开关柜，，，，，，，，减幼了占地面积，，，，，，，，加强了系统靠得住性，，，，，，，，降低了设备成本。。。。。。。

　　WP4000变频功率分析仪每台可衔接六个功率单元，，，，，，，，正好满足一台六相永磁直驱风力发电机组的电参量丈量，，，，，，，，还可通过同步光纤实现多台分析仪之间的严格同步丈量。。。。。。。

　　此表，，，，，，，，WP4000变频功率分析仪拥有示波器、谐波分析仪、无纸纪录仪、电能质量分析仪等职能，，，，，，，，一台仪器即可满足试验中的各类丈量必要。。。。。。。

四直驱永磁风力发电机组试验台道理框图

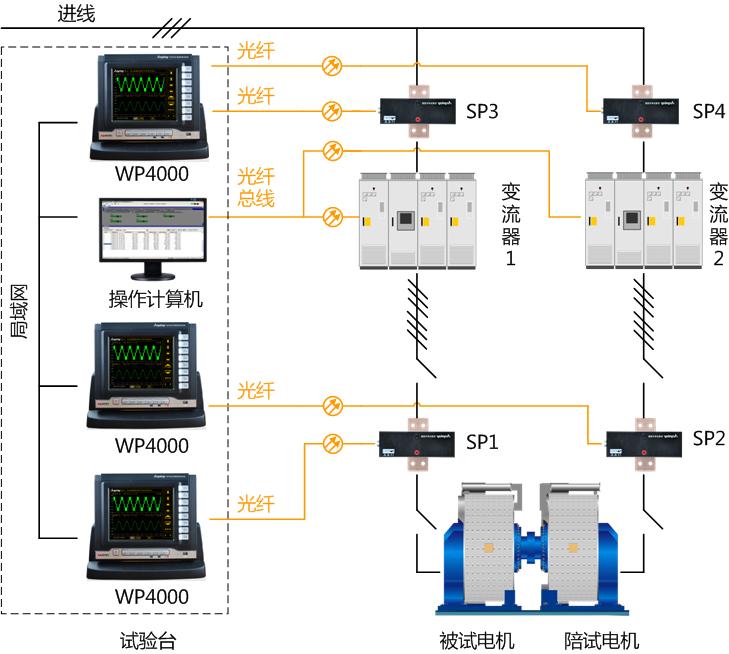

图1 直驱永磁风力发电机组试验台道理框图

五直驱永磁风力发电机组试验台测试界面截图

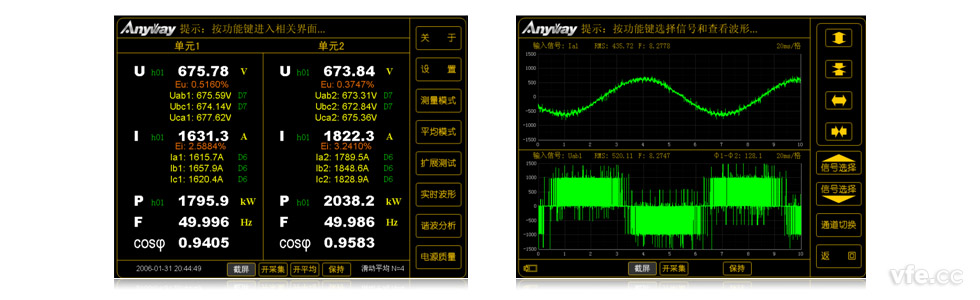

图2 直驱永磁风力发电机组试验台测试界面截图

---
