变频电量分析仪是指以变频电量为根基丈量与分析对象的仪器/装置。。。。。

一、界说

　　依照变频电量分析仪尺度，，，，，，，，变频电量分析仪是指以变频电量为根基丈量与分析对象的仪器/装置。。。。。

　　变频电量是指用于传输功率的，，，，，，，，并且满足下述前提之一的互换电量。。。。。
　　◆信号频谱仅蕴含一衷斓率成分，，，，，，，，而频率不局限于工频的互换电信号。。。。。
　　◆信号频谱蕴含两种或更多的被关注的频率成分的电信号。。。。。
　　变频电量蕴含电压、电流以及电压电流引出的有功功率、无功功率、视在功率、有功电能、无功电能等。。。。。例如：各类适合宽频带丈量的功率分析仪、电能质量分析仪及谐波分析仪等均属于属于变频电量分析仪。。。。。

二、变频电量分析仪的通用框图

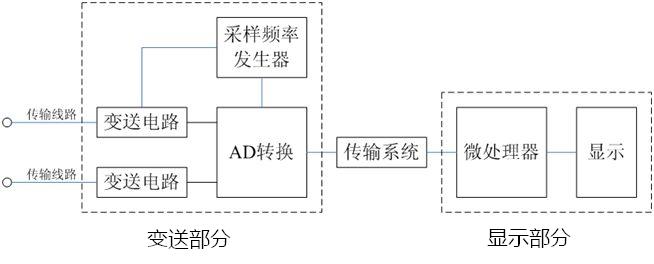

　　下图所示为变频电量分析仪的通用框图，，，，，，，，凭据所选取的技术，，，，，，，，图中列出的所有部件并非均不成短缺。。。。。如有必要，，，，，，，，图中的变送部门能够蕴含各类进行电压、电流变换的模拟量输出的传感器或变送器。。。。。图中的传输系统用于传输数字信号，，，，，，，，可所以仪器内部的连线，，，，，，，，也能够表部的连线，，，，，，，，表部连线可所以电缆或光纤或无线传输系统。。。。。选取电缆或光纤或无线传输系统时，，，，，，，，分析仪在结构上通常蕴含三个部门：传输系统之前的变送部门（蕴含变频电压变送器、变频电流变送器或二者的组合）、电缆或光纤或无线传输系统、传输系统之后的显示部门。。。。。

图1、变频电量变送器通用框图

　　为表述方便，，，，，，，，本部门凭据传输系统的分歧大局，，，，，，，，分为一体式变频电量分析仪和分体式变频电量分析仪。。。。。

　　注1：选取分体的方式更为合理，，，，，，，，原因是这样能够将数字量输出变频电量变送器移至丈量前端，，，，，，，，从而缩短模拟量传输线路，，，，，，，，能够有效降低传输线路的损耗和滋扰。。。。。

　　注2：对于分体式变频电量分析仪，，，，，，，，有时将变送部门称为数字量输出变频电量传感器，，，，，，，，将显示部门称为变频电量分析仪，，，，，，，，而将蕴含传输系统在内的三个部门一路称为变频电量测试系统。。。。。但是，，，，，，，，本部门划定的变频电量分析仪是上述三个部门的总和。。。。。

三、分类

　　凭据传输系统分歧，，，，，，，，变频电量分析仪能够分为数字量传输变频电量分析仪和模拟量传输变频电量分析仪。。。。。目前市面上大部门变频电量分析仪均为模拟量传输的变频电量分析仪，，，，，，，，如：美国FLUKE的NORMA5000高精度功率分析仪，，，，，，，，日本横河的WT3000高精度功率分析仪。。。。。东升国际官网电气AnyWay的WP4000变频功率分析仪（含DT系列数字变送器或SP系列变频功率传感器）是一种数字量传输的变频电量分析仪。。。。。

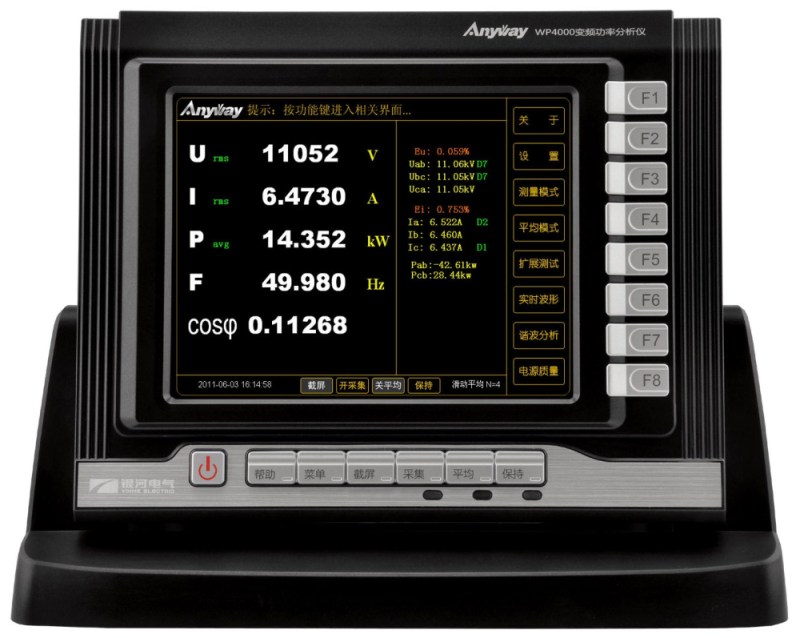

图2、变频电量分析仪——WP4000变频功率分析仪

　　凭据被丈量分歧，，，，，，，，能够分为变频电压分析仪、变频电流分析仪和变频功率分析仪。。。。。常见的谐波分析仪通常属于变频电压分析仪，，，，，，，，而常见的（适合宽频带丈量的）高精度功率分析仪、宽频功率分析仪等属于变频功率分析仪。。。。。

---
